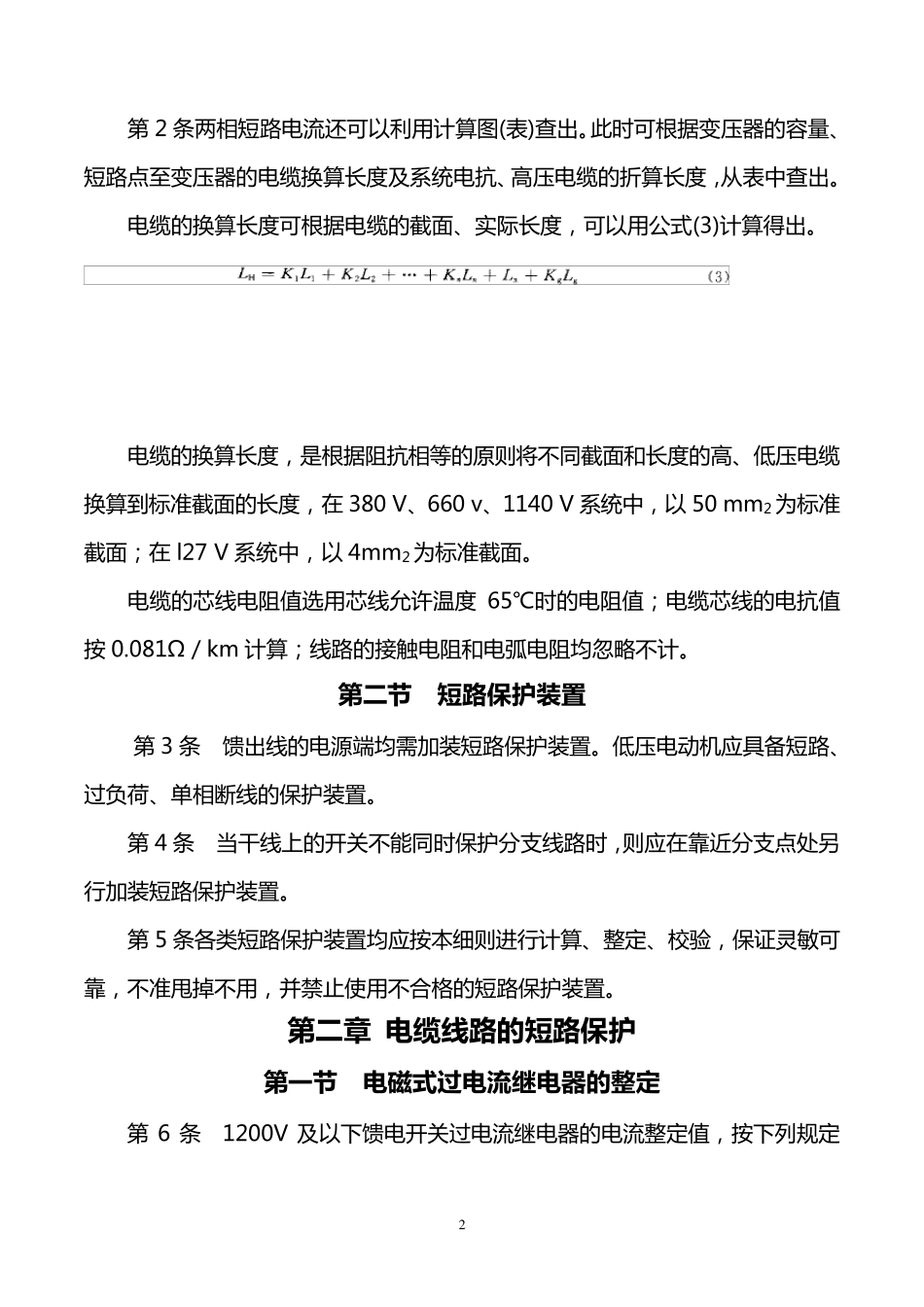

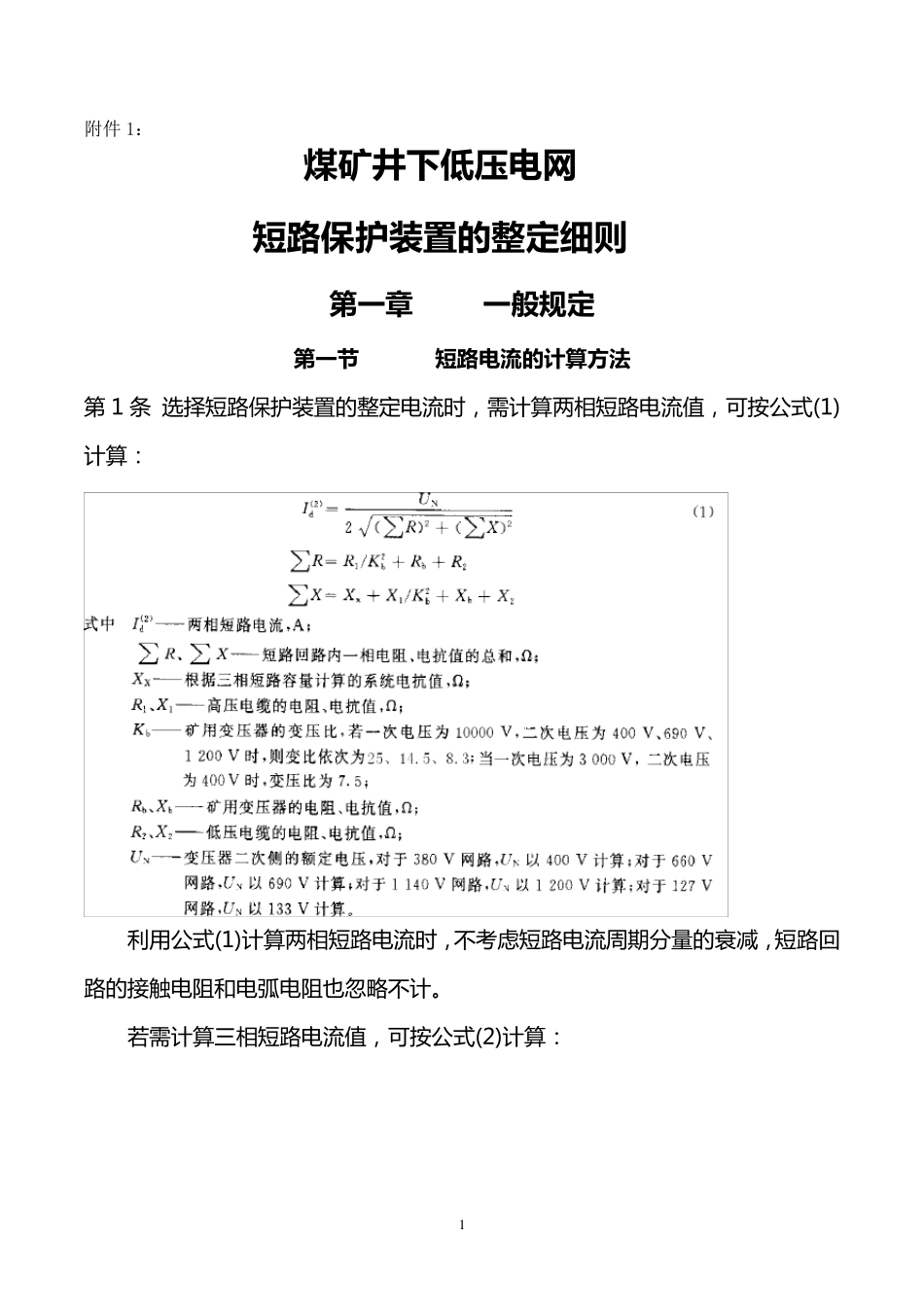

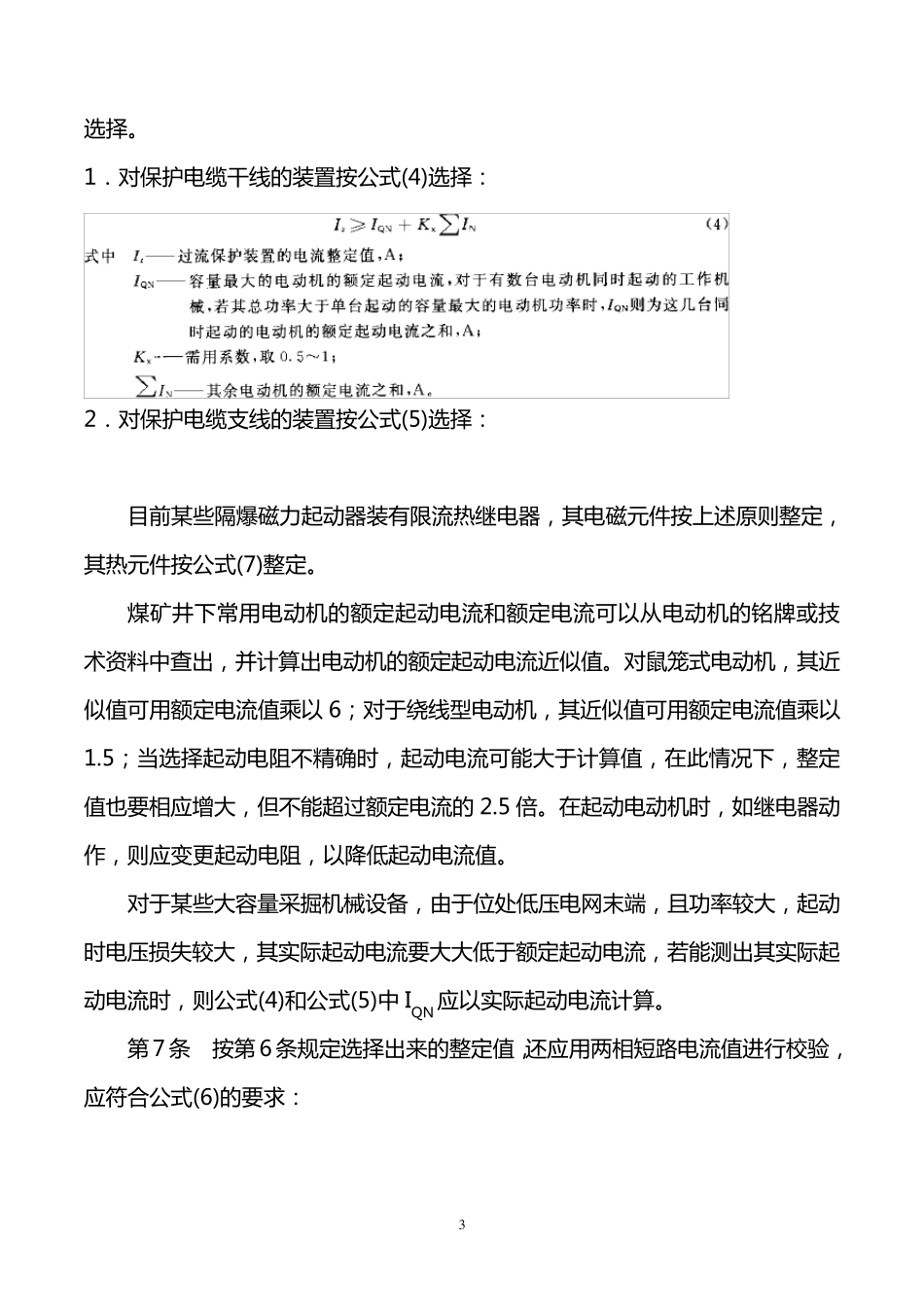

1 附件 1： 煤 矿 井 下 低 压 电 网 短 路 保 护 装 置 的 整 定 细 则 第 一章 一般规定 第 一节 短 路 电 流的 计算方法 第 1 条 选 择 短 路 保 护 装 置 的 整 定 电 流 时 ， 需 计 算 两 相 短 路 电 流 值 ， 可 按 公 式 (1)计 算 ： 利 用 公 式 (1)计 算 两 相 短 路 电 流 时 ， 不 考 虑 短 路 电 流 周 期 分 量 的 衰 减 ， 短 路 回路 的 接 触 电 阻 和 电 弧 电 阻 也 忽 略 不 计 。 若需 计 算 三相 短 路 电 流 值 ， 可 按 公 式 (2)计 算 ： 2 第 2 条 两 相 短 路 电 流 还 可 以 利 用 计 算 图 (表 )查 出 。此 时 可 根 据 变 压 器 的 容 量 、短 路 点 至 变 压 器 的 电 缆 换 算 长 度 及 系 统 电 抗 、 高 压 电 缆 的 折 算 长 度 ， 从 表 中 查 出 。 电 缆 的 换 算 长 度 可 根 据 电 缆 的 截 面 、 实 际 长 度 ， 可 以 用 公 式 (3)计 算 得 出 。 电 缆 的 换 算 长 度 ， 是 根 据 阻 抗 相 等 的 原 则 将 不 同 截 面 和 长 度 的 高 、 低 压 电 缆换 算 到 标 准 截 面 的 长 度 ， 在 380 V、 660 v、 1140 V 系 统 中 ， 以 50 mm2 为 标 准截 面 ； 在 l27 V 系 统 中 ， 以 4mm2 为 标 准 截 面 。 电 缆 的 芯 线 电 阻 值 选 用 芯 线 允 许 温 度65℃时 的 电 阻 值 ； 电 缆 芯 线 的 电 抗 值按 0.081Ω／ km 计 算 ； 线 路 的 接 触 电 阻 和 电 弧 电 阻 均 忽 略 不 计 。 第 二 节 短 路 保 护 装 置 第 3 条 馈 出 线 的 电 源 端 均 需 加 装 短 路 保 护 装 置 。 低 压 电 动 机 应 具 备 短 路 、过 负 荷 、 单 相 断 线 的 保 护 装 置 。 第 4 条 当 干 线 上 的 开 关 不 能 同 时 保 护 分 支 线 路 时 ， 则 应 在 靠 近 分 支 点 处 另行 加 装 短 路 保 护 装 置 。 第 5 条 各 类 短 路 保 护 装 置 均 应 按 本 细 则 进 行 计 算 、 整 定 、 校 ...
