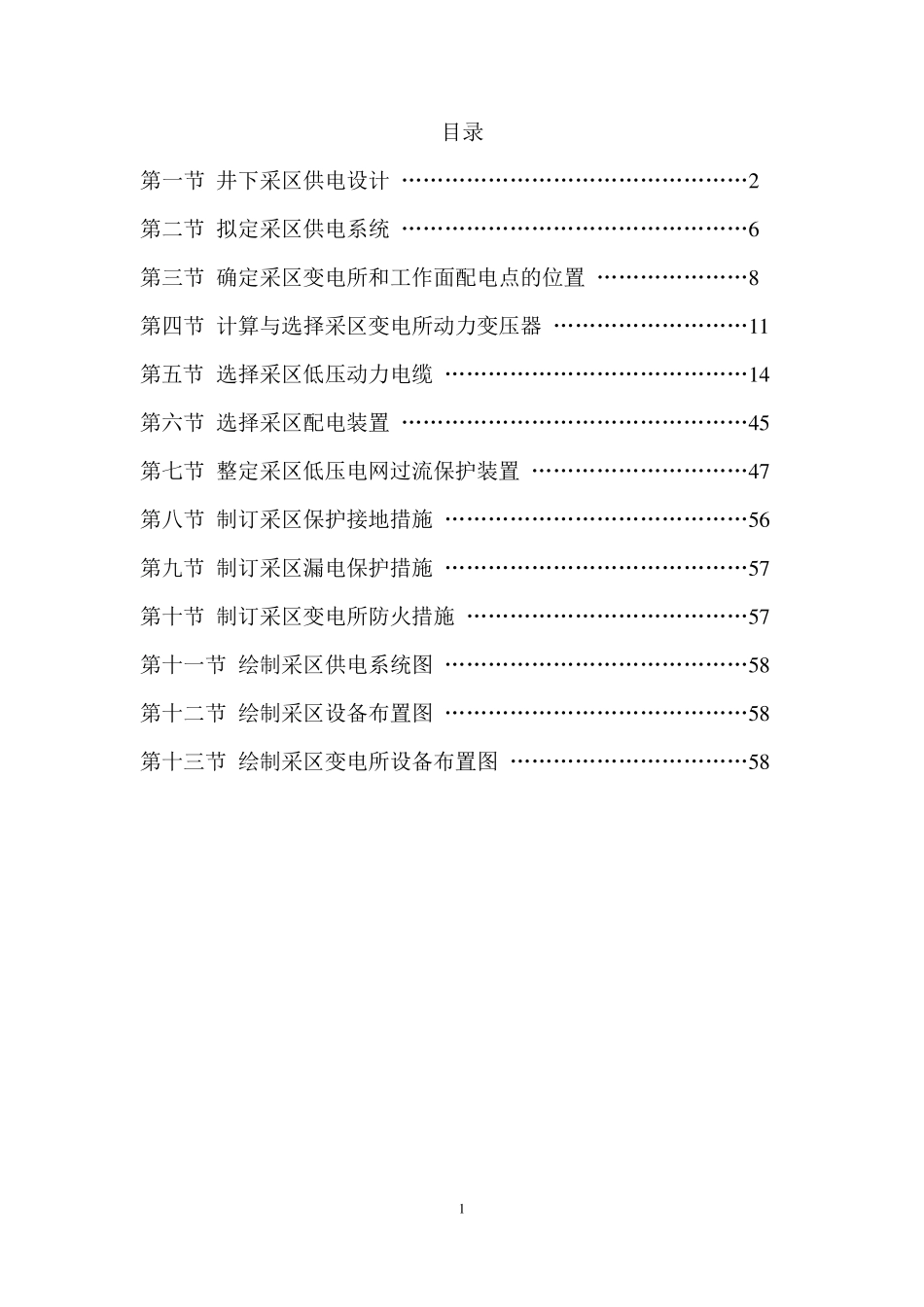

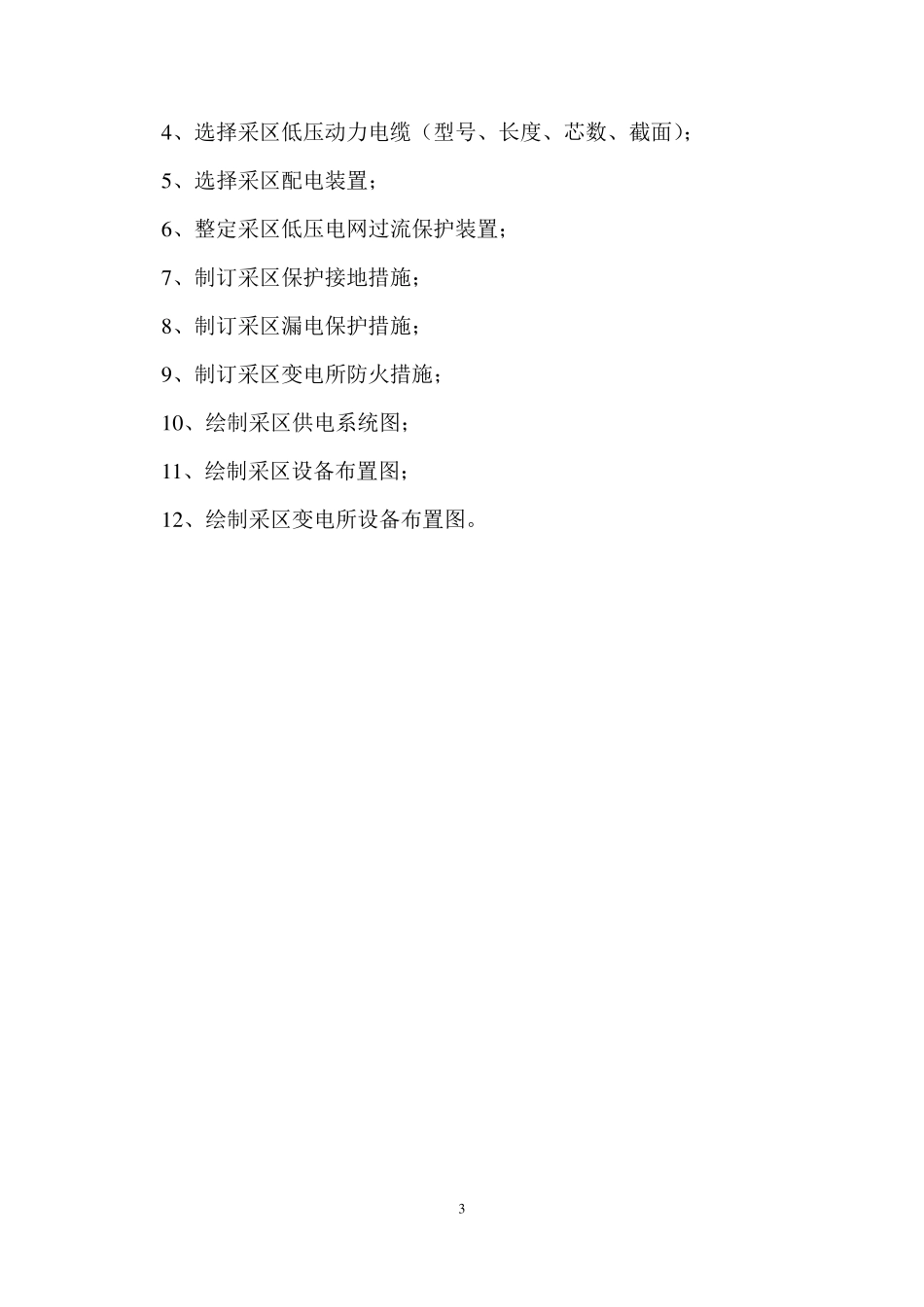

1 目录 第一节 井下采区供电设计 …………………………………………2 第二节 拟定采区供电系统 …………………………………………6 第三节 确定采区变电所和工作面配电点的位置 …………………8 第四节 计算与选择采区变电所动力变压器 ………………………1 1 第五节 选择采区低压动力电缆 ……………………………………1 4 第六节 选择采区配电装置 …………………………………………4 5 第七节 整定采区低压电网过流保护装置 …………………………4 7 第八节 制订采区保护接地措施 ……………………………………5 6 第九节 制订采区漏电保护措施 ……………………………………5 7 第十节 制订采区变电所防火措施 …………………………………5 7 第十一节 绘制采区供电系统图 ……………………………………5 8 第十二节 绘制采区设备布置图 ……………………………………5 8 第十三节 绘制采区变电所设备布置图 ……………………………5 8 2 第一节 井下采区供电设计 一、原始资料 1、采区井巷布置平面图如图一所示，煤层是东西走向，向南倾斜，倾角12º； 采区的 开 拓 是中 间 上 山 ，采区内 分 三 个 区段 ，区段 长170米 ，工 作 面长 150 米 ，采区一翼 走向长 400 米 ； 煤层厚 度 1.3 米 ，煤质 中 硬 ，煤层的 顶 、底 板 较 平稳 ； 上 山 周 围 环 境 温 度 为 +20ºC，运 输平巷及 工 作 面温 度 为 +25ºC。 本 矿 属 有 煤和 瓦 斯 突 出 煤层。 2、采煤方 法 ： 走向长 壁 ，区内 后 退 式 采煤法 ，两 翼 同 时 开 采，掘进 超 前 ，回 采工 作 面采用 BMD-100 型 单 滚 筒 采煤机 组 ，两 班 出 煤，一班 整 修 及 放 顶 。 3、煤的 运 输 ： 工 作 面采用 SGB-630/60 型 刮 板 运 输 机 ； 区段 平巷采用SGW-40T 型 刮 板 运 输 机 ； 采区上 山 采用SPJ-800 型 吊 挂 披 带 运 输机 ； 采区轨 道 上 山 采用 55 千 瓦 单 筒 绞 车 作 材 料运 输 。 4、掘 进 煤平巷时 ，用 电钻 打 眼 ，ZMZ2-17 铲 斗 式 装 岩 机 装 煤，开切眼 掘 进 ，加设调度 绞 车 。 人工 装 煤。 5、工 作 面采用 金属 支架和 绞 接顶 梁（梁长 1.2 米 ）回 柱。 6、采区内 各用 ...
