煤矿井下电气整定计算说明

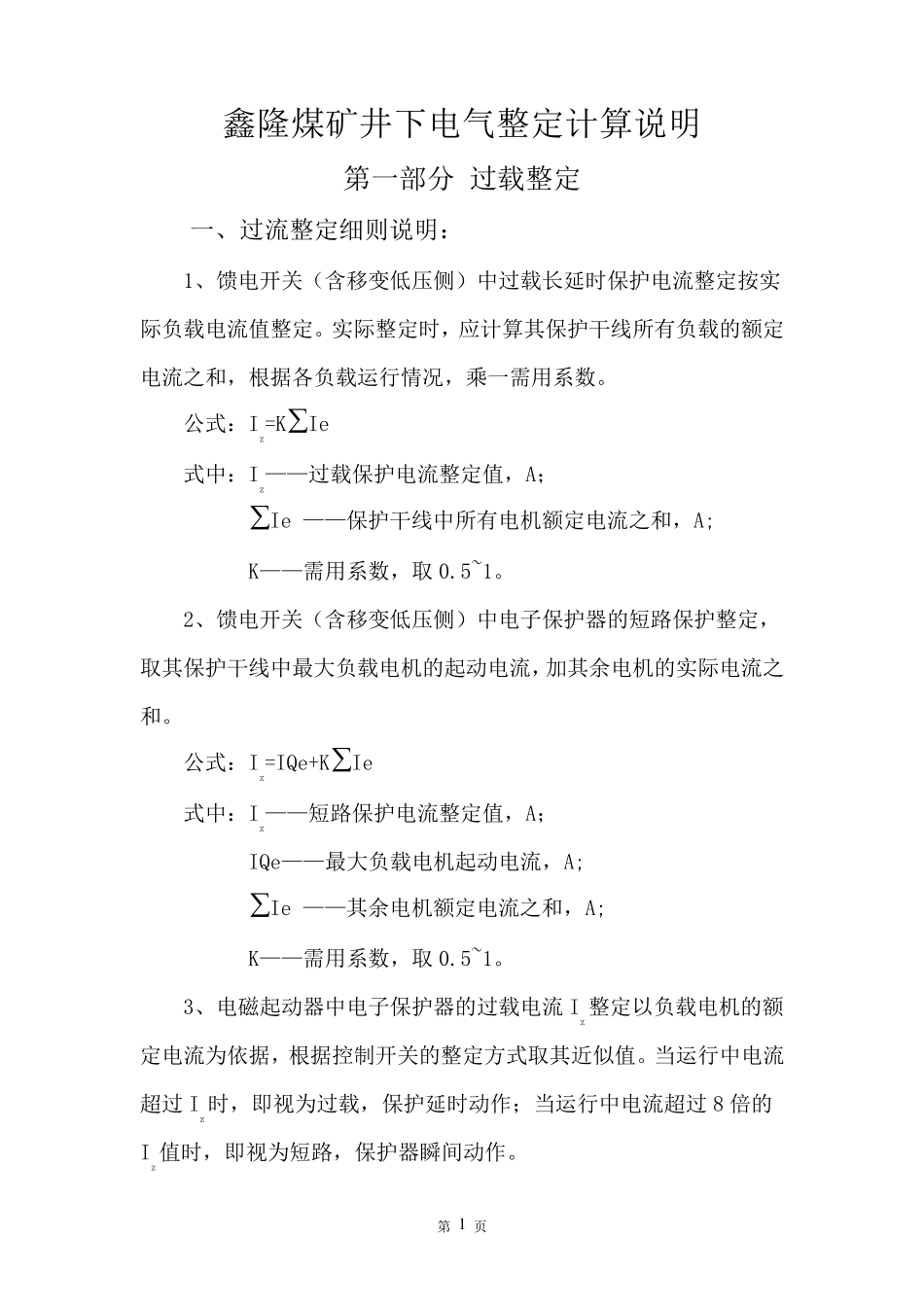

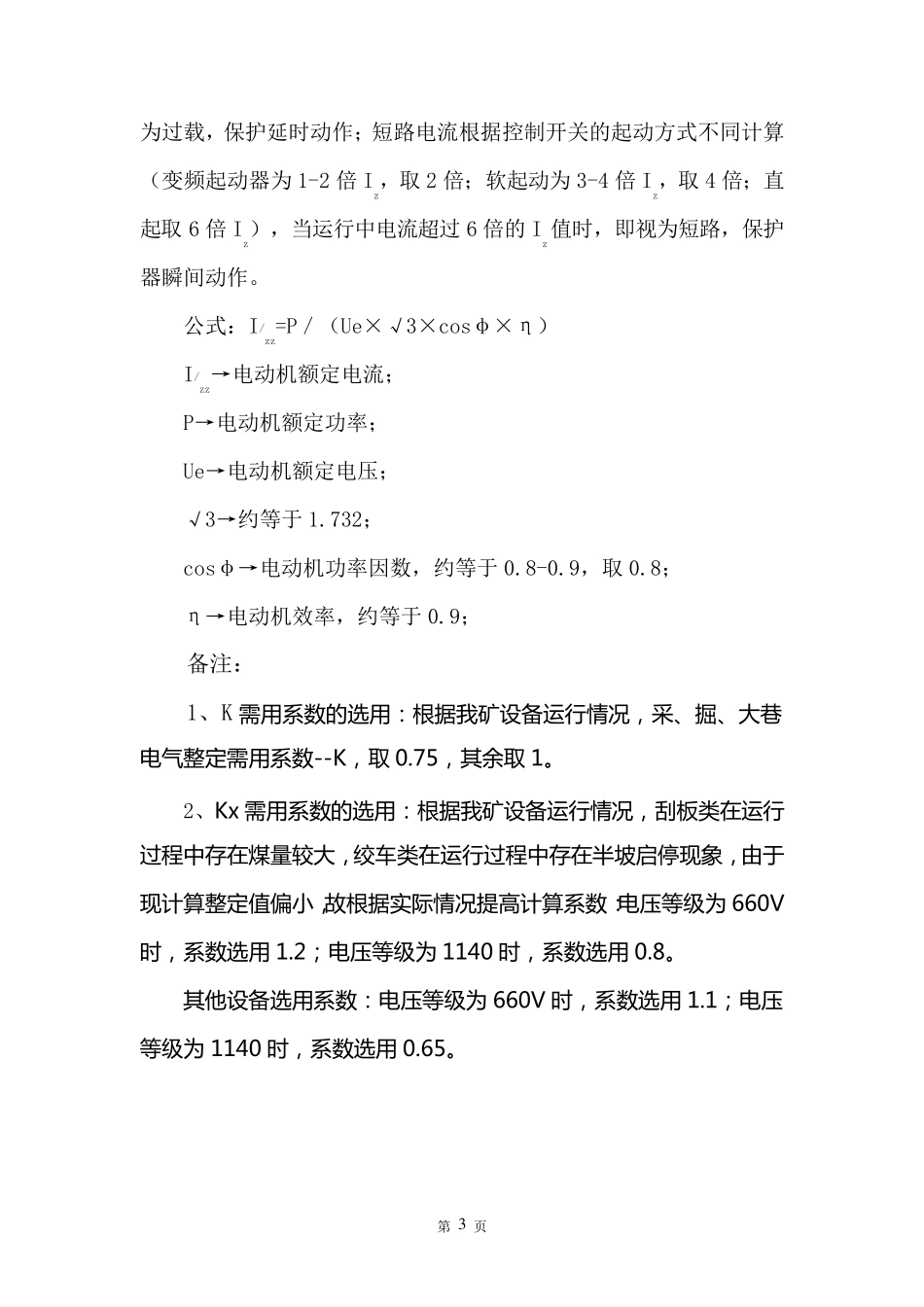

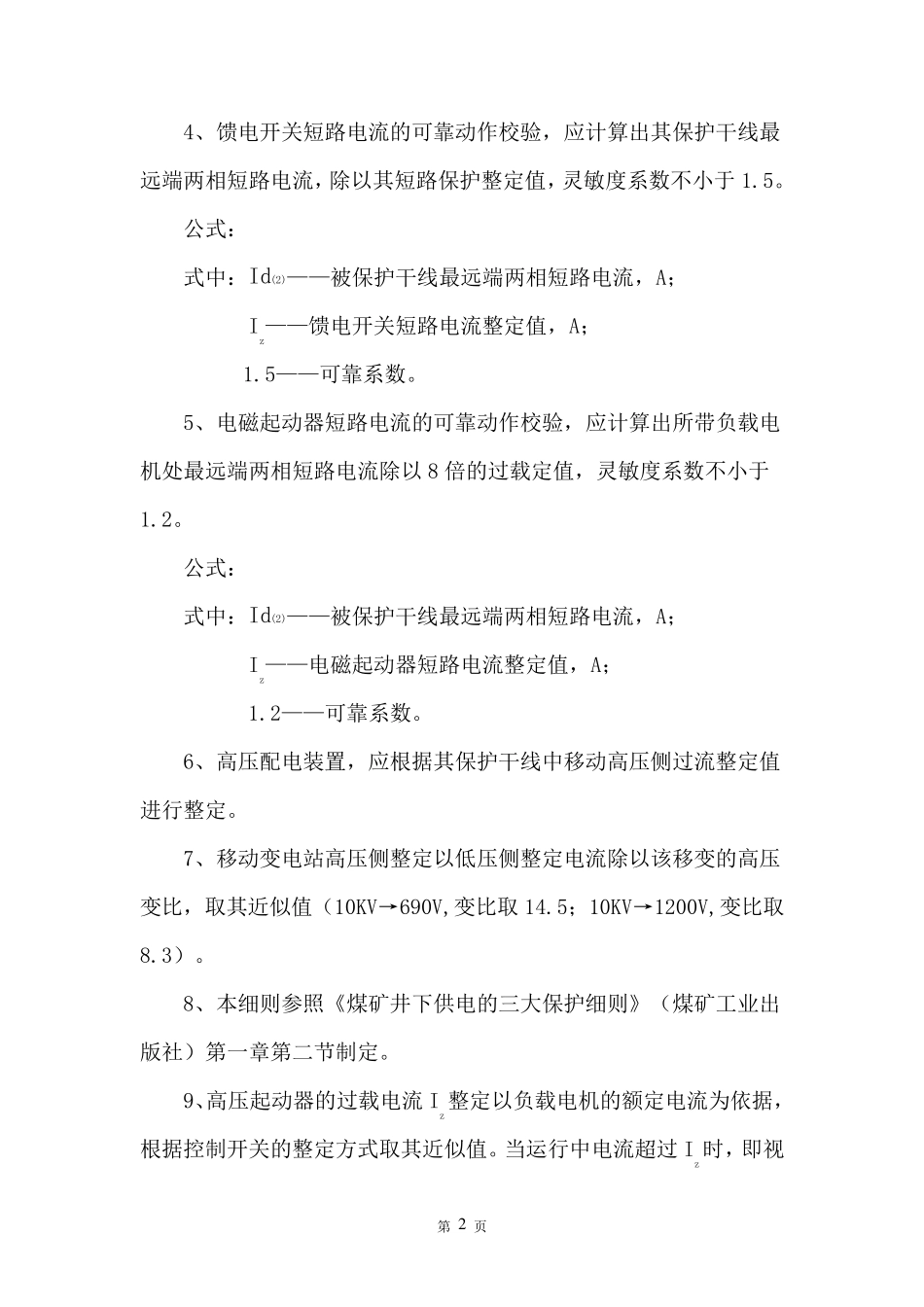

第 1 页 鑫隆煤矿井下电气整定计算说明 第一部分 过载整定 一、过流整定细则说明： 1、馈电开关（含移变低压侧）中过载长延时保护电流整定按实际负载电流值整定。实际整定时，应计算其保护干线所有负载的额定电流之和，根据各负载运行情况，乘一需用系数。 公式：Iz=KIe 式中：Iz——过载保护电流整定值，A； Ie ——保护干线中所有电机额定电流之和，A; K——需用系数，取 0.5~1。 2、馈电开关（含移变低压侧）中电子保护器的短路保护整定，取其保护干线中最大负载电机的起动电流，加其余电机的实际电流之和。 公式：Iz=IQe+KIe 式中：Iz——短路保护电流整定值，A； IQe——最大负载电机起动电流，A; Ie ——其余电机额定电流之和，A; K——需用系数，取 0.5~1。 3、电磁起动器中电子保护器的过载电流Iz整定以负载电机的额定电流为依据，根据控制开关的整定方式取其近似值。当运行中电流超过Iz时，即视为过载，保护延时动作；当运行中电流超过8 倍的Iz值时，即视为短路，保护器瞬间动作。 第 2 页 4、馈电开关短路电流的可靠动作校验，应计算出其保护干线最远端两相短路电流，除以其短路保护整定值，灵敏度系数不小于1.5。 公式： 式中：Id(2)——被保护干线最远端两相短路电流，A； Iz——馈电开关短路电流整定值，A； 1.5——可靠系数。 5、电磁起动器短路电流的可靠动作校验，应计算出所带负载电机处最远端两相短路电流除以8 倍的过载定值，灵敏度系数不小于1.2。 公式： 式中：Id(2)——被保护干线最远端两相短路电流，A； Iz——电磁起动器短路电流整定值，A； 1.2——可靠系数。 6、高压配电装置，应根据其保护干线中移动高压侧过流整定值进行整定。 7、移动变电站高压侧整定以低压侧整定电流除以该移变的高压变比，取其近似值（10KV→690V,变比取 14.5；10KV→1200V,变比取8.3）。 8、本细则参照《煤矿井下供电的三大保护细则》（煤矿工业出版社）第一章第二节制定。 9、高压起动器的过载电流Iz整定以负载电机的额定电流为依据，根据控制开关的整定方式取其近似值。当运行中电流超过 Iz时，即视 第 3 页 为过载，保护延时动作；短路电流根据控制开关的起动方式不同计算（变频起动器为1-2 倍Iz，取2 倍；软起动为3-4 倍Iz，取4 倍；直起取6 倍Iz），当运行中电流超过6 倍的Iz值时，即视为短路，保护器瞬间动作。 公式：I/zz=P／（Ue×√3×cosφ×η） I/zz→电动机额定电...
