煤矿高低压开关整定计算(样本)

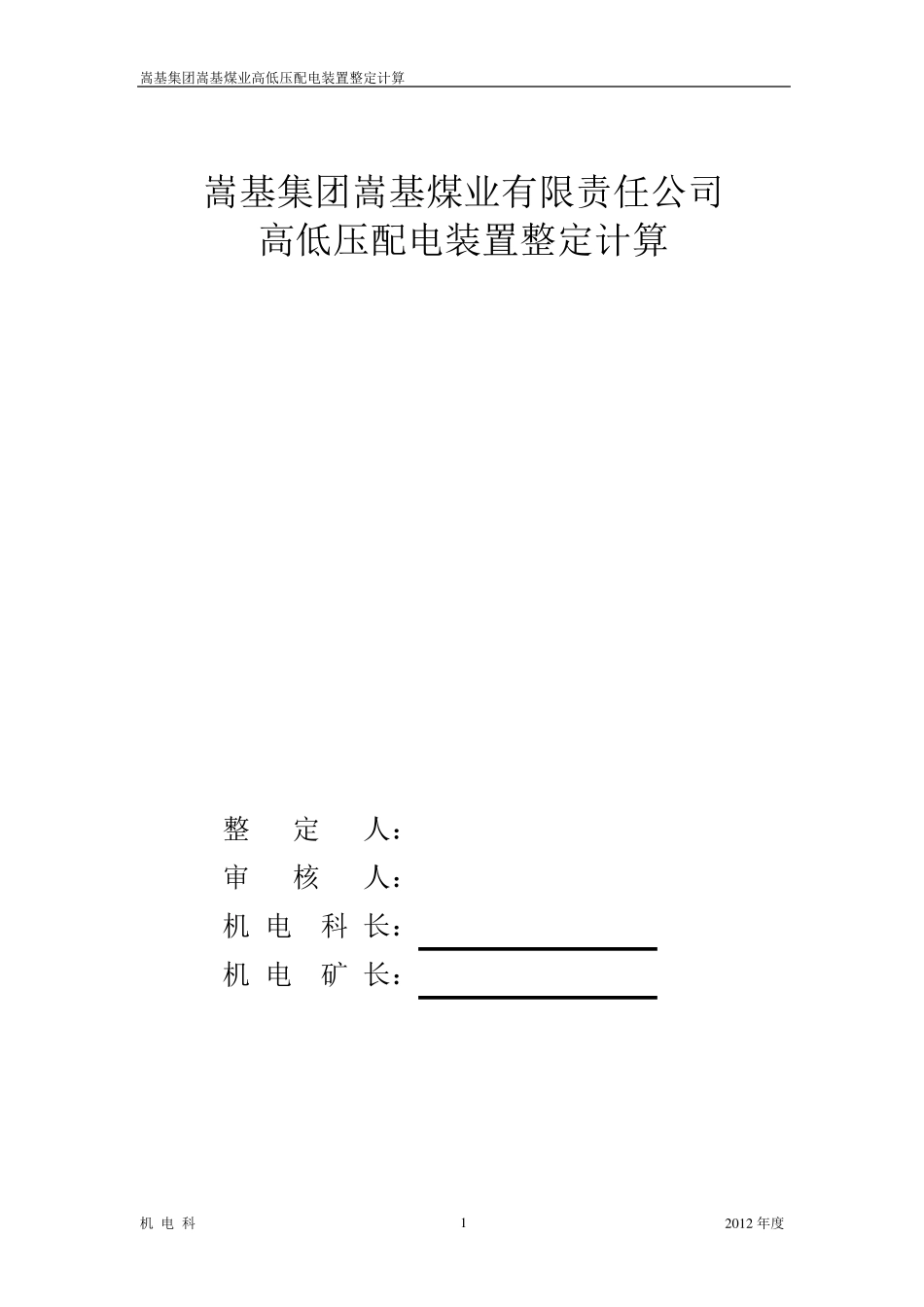

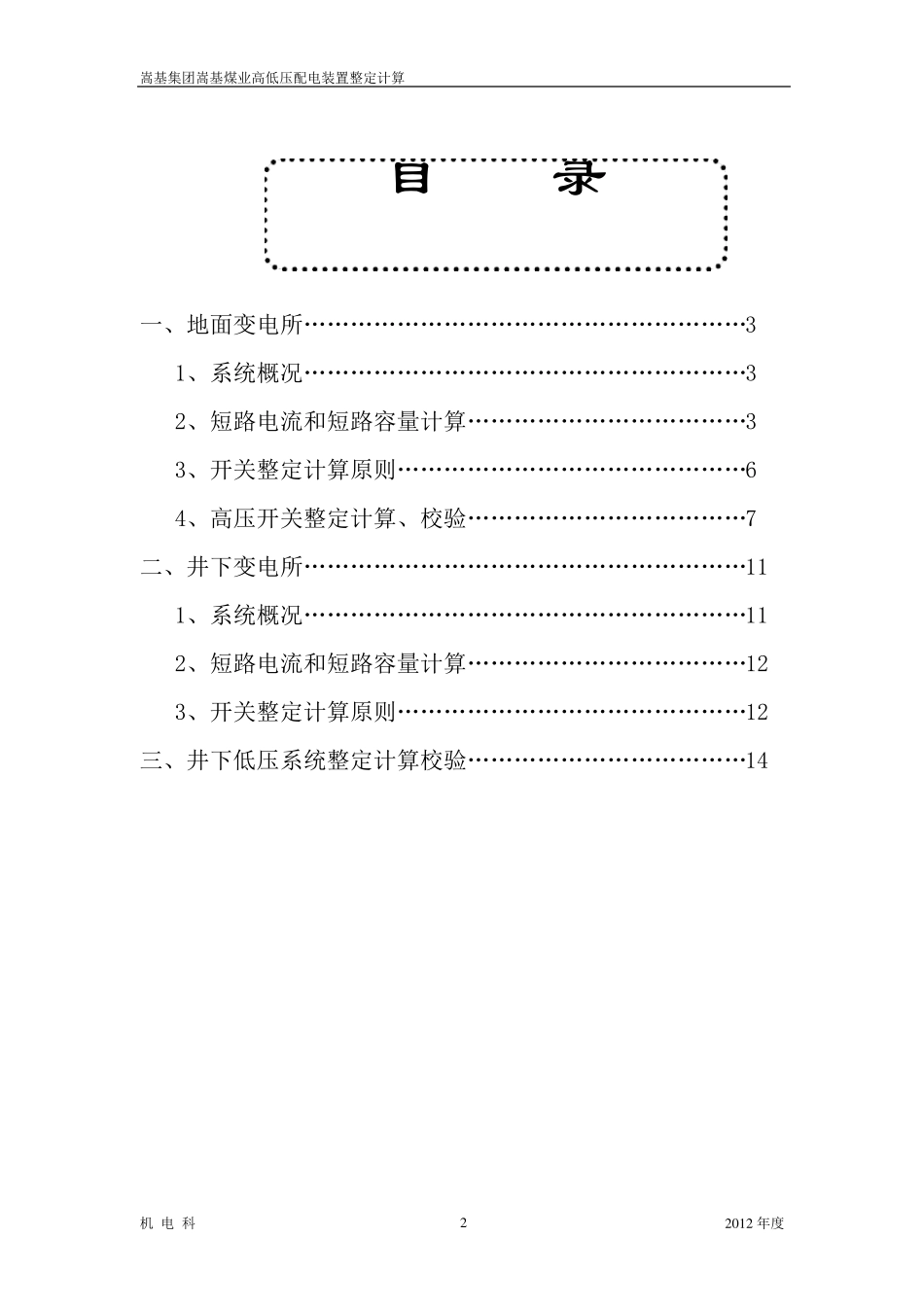

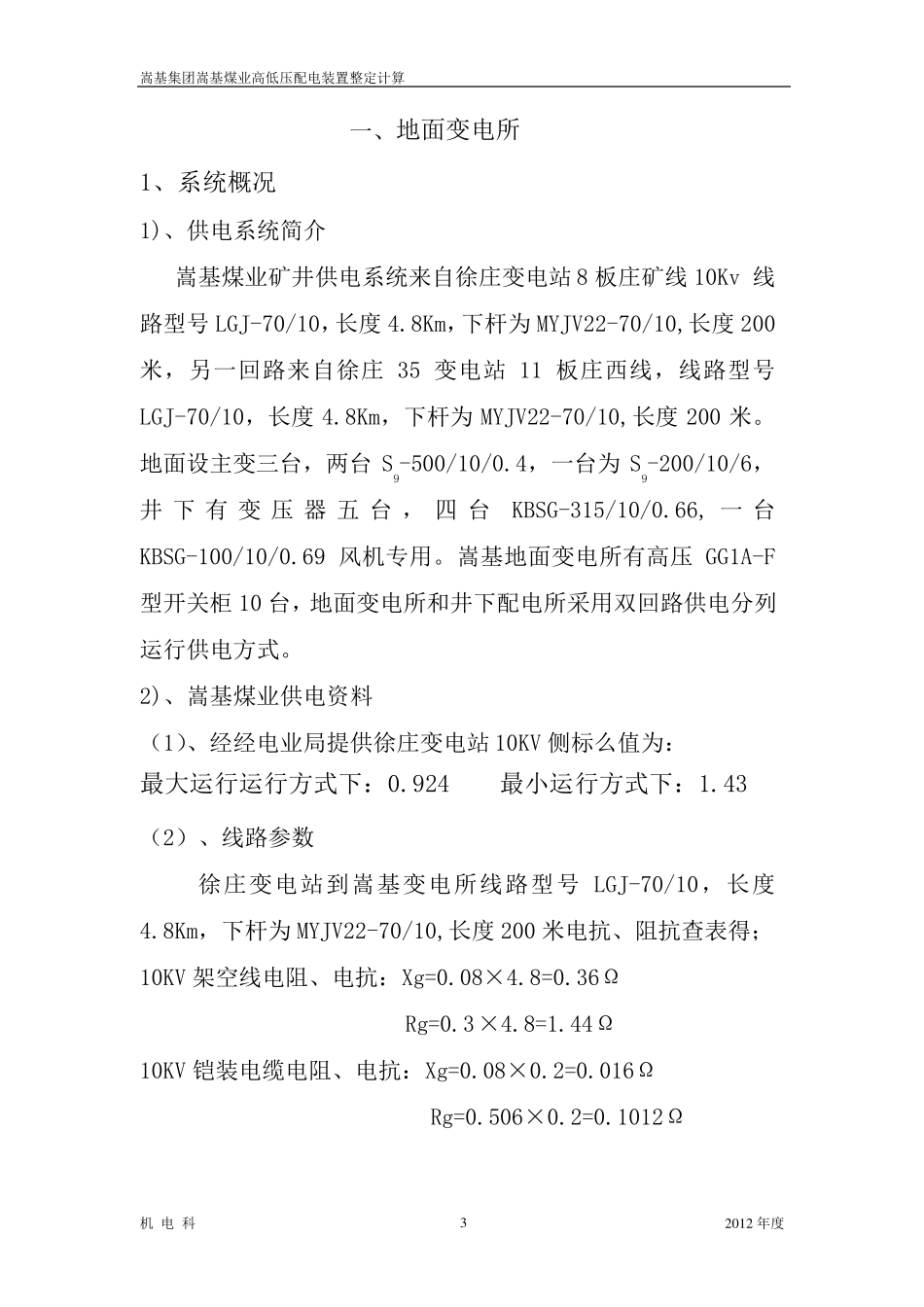

嵩基集团嵩基煤业高低压配电装置整定计算 机 电 科 2 0 1 2 年度 1 嵩基集团嵩基煤业有限责任公司 高低压配电装置整定计算 整 定 人： 审 核 人： 机 电 科 长： 机 电 矿 长： 嵩基集团嵩基煤业高低压配电装置整定计算 机 电 科 2 0 1 2 年度 2 一、地面变电所…………………………………………………3 1、系统概况…………………………………………………3 2、短路电流和短路容量计算………………………………3 3、开关整定计算原则………………………………………6 4、高压开关整定计算、校验………………………………7 二、井下变电所…………………………………………………11 1、系统概况…………………………………………………11 2、短路电流和短路容量计算………………………………12 3、开关整定计算原则………………………………………12 三、井下低压系统整定计算校验………………………………14 目 录 嵩基集团嵩基煤业高低压配电装置整定计算 机 电 科 2 0 1 2 年度 3 一、地面变电所 1、系统概况 1)、供电系统简介 嵩基煤业矿井供电系统来自徐庄变电站8 板庄矿线10Kv 线路型号LGJ-70/10，长度4.8Km，下杆为MYJV22-70/10,长度200米，另一回路来自徐庄35 变电站11 板庄西线，线路型号LGJ-70/10，长度4.8Km，下杆为MYJV22-70/10,长度200 米。地面设主变三台，两台S9-500/10/0.4，一台为S9-200/10/6，井下有变压器五台，四台KBSG-315/10/0.66, 一台KBSG-100/10/0.69 风机专用。嵩基地面变电所有高压GG1A-F型开关柜10 台，地面变电所和井下配电所采用双回路供电分列运行供电方式。 2)、嵩基煤业供电资料 （1）、经经电业局提供徐庄变电站10KV 侧标么值为： 最大运行运行方式下：0.924 最小运行方式下：1.43 （2）、线路参数 徐庄变电站到嵩基变电所线路型号LGJ-70/10，长度4.8Km，下杆为MYJV22-70/10,长度200 米电抗、阻抗查表得； 10KV 架空线电阻、电抗：Xg=0.08×4.8=0.36Ω Rg=0.3×4.8=1.44Ω 10KV 铠装电缆电阻、电抗：Xg=0.08×0.2=0.016Ω Rg=0.506×0.2=0.1012Ω 嵩基集团嵩基煤业高低压配电装置整定计算 机 电 科 2 0 1 2 年度 4 2、短路电流和短路容量计算 （1）绘制电路图并计算各元件的相对基准电抗。 702电缆200m702LGJ4800m702电缆618m徐庄变电站上下杆电缆架空线入井电缆S9-500/10/0.4S9-500/10/0.4S9-100/10/6 选择...
