熔盐谷电储能工业蒸汽项目方案

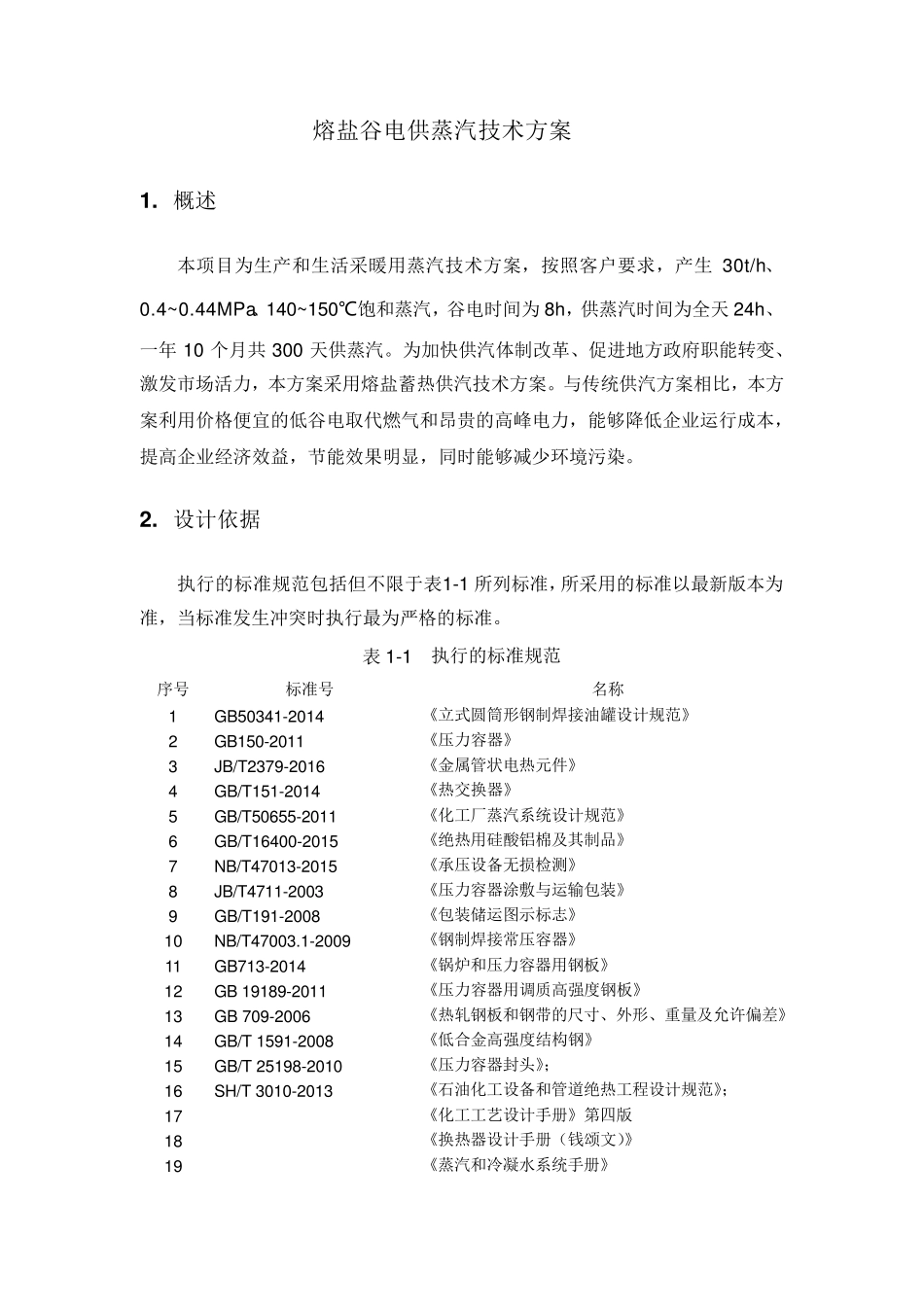

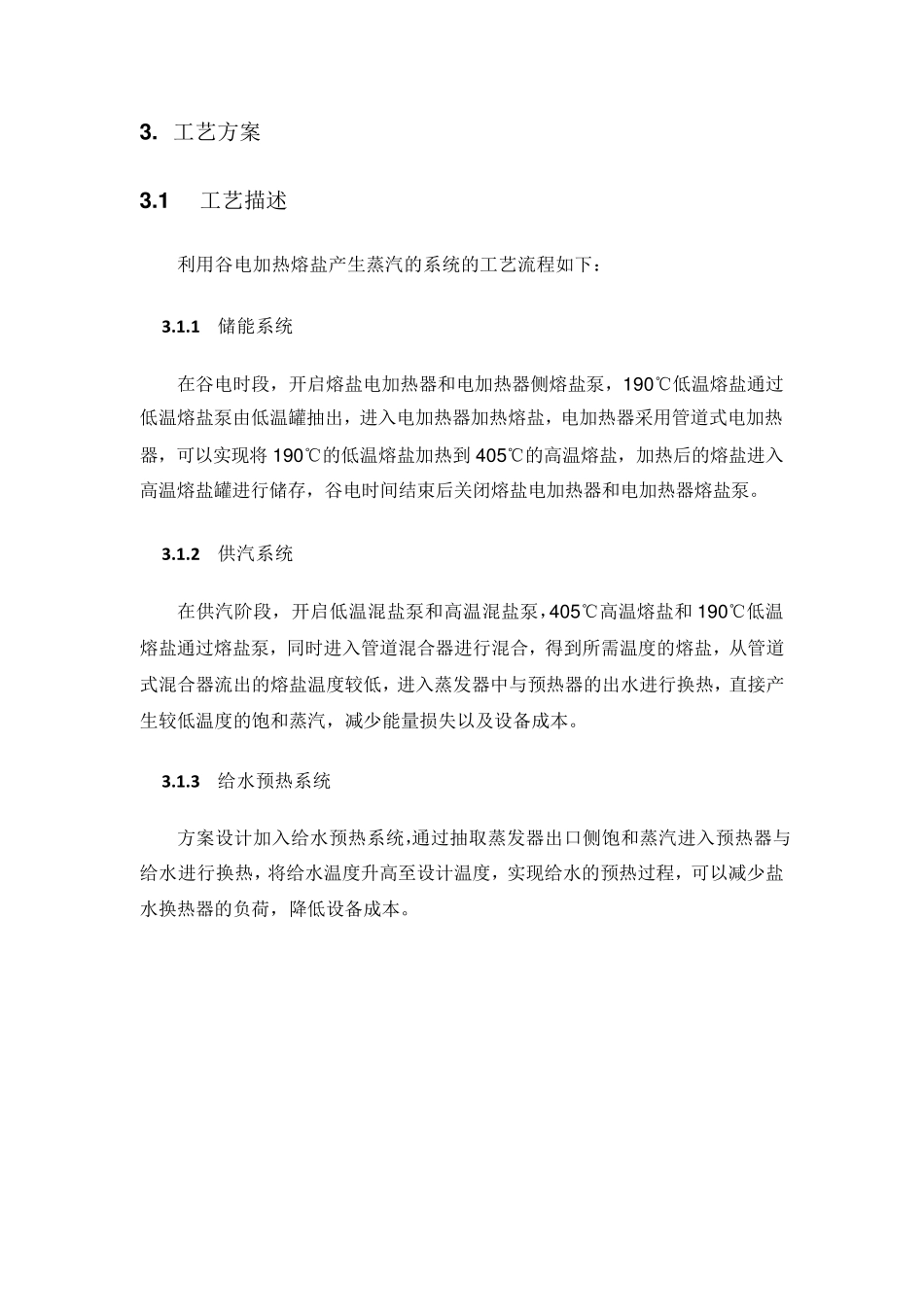

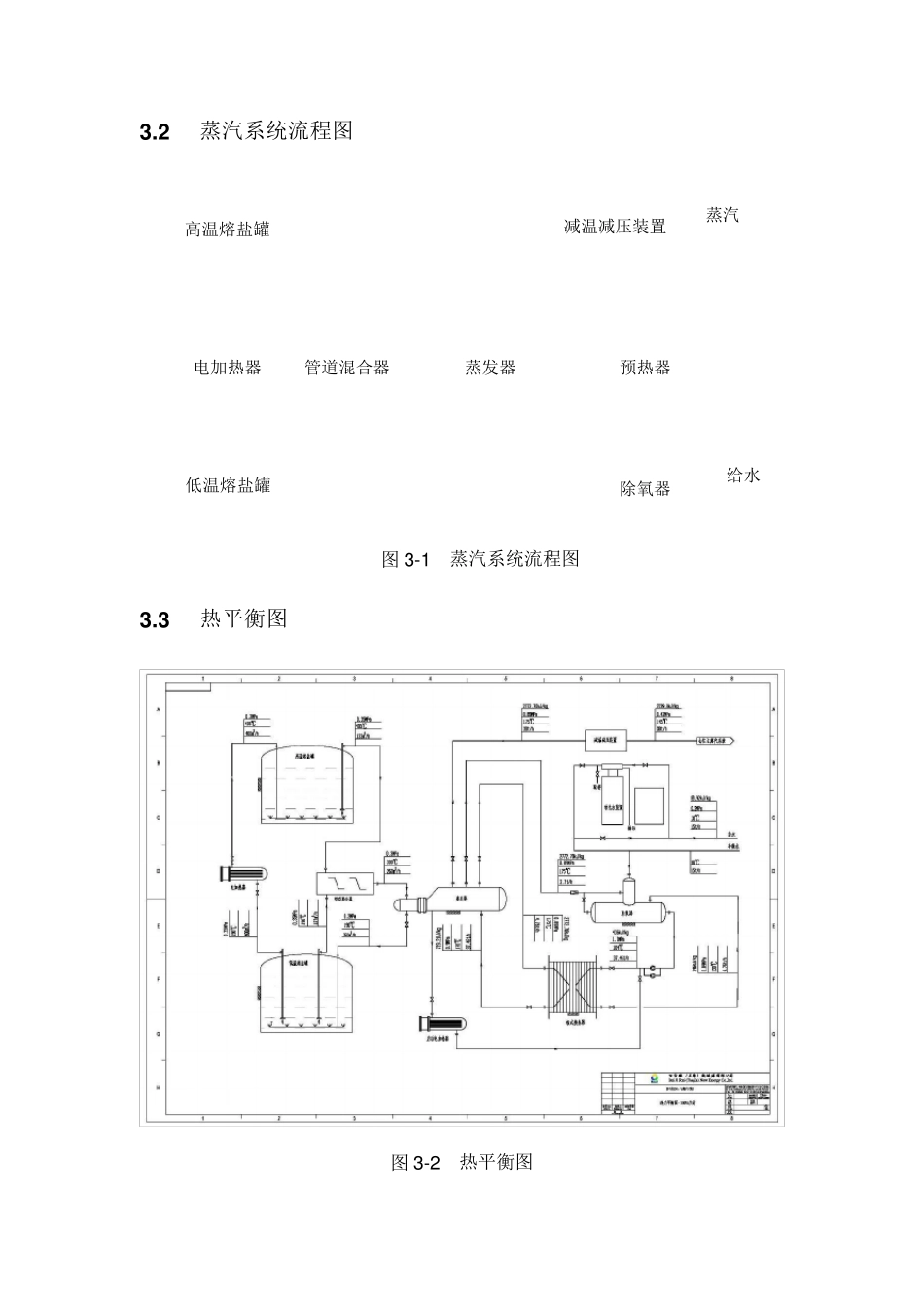

熔盐谷电供蒸汽技术方案 1 . 概述 本项目为生产和生活采暖用蒸汽技术方案，按照客户要求，产生 30t/h、 0.4~ 0.44MPa、140~ 150℃饱和蒸汽，谷电时间为 8h，供蒸汽时间为全天 24h、 一年 10 个月共 300 天供蒸汽。为加快供汽体制改革、促进地方政府职能转变、 激发市场活力，本方案采用熔盐蓄热供汽技术方案。与传统供汽方案相比，本方 案利用价格便宜的低谷电取代燃气和昂贵的高峰电力，能够降低企业运行成本， 提高企业经济效益，节能效果明显，同时能够减少环境污染。 2 . 设计依据 执行的标准规范包括但不限于表 1-1 所列标准，所采用的标准以最新版本为 准，当标准发生冲突时执行最为严格的标准。 表 1-1 执行的标准规范 序号 标准号 名称 1 GB50341-2014 《立式圆筒形钢制焊接油罐设计规范》 2 GB150-2011 《压力容器》 3 JB/T2379-2016 《金属管状电热元件》 4 GB/T151-2014 《热交换 器》 5 GB/T50655-2011 《化 工 厂 蒸汽系 统设计规范》 6 GB/T16400-2015 《绝 热用硅 酸 铝 棉 及 其 制品 》 7 NB/T47013-2015 《承 压设备 无 损 检 测 》 8 JB/T4711-2003 《压力容器涂 敷 与运输 包装 》 9 GB/T191-2008 《包装 储 运图 示 标志 》 10 NB/T47003.1-2009 《钢制焊接常 压容器》 11 GB713-2014 《锅 炉 和压力容器用钢板 》 12 GB 19189-2011 《压力容器用调 质 高强 度 钢板 》 13 GB 709-2006 《热轧 钢板 和钢带 的尺 寸 、外 形、重 量 及 允 许 偏 差 》 14 GB/T 1591-2008 《低合 金高强 度 结 构 钢》 15 GB/T 25198-2010 《压力容器封 头 》； 16 SH/T 3010-2013 《石 油化 工 设备 和管道 绝 热工 程 设计规范》； 17 《化 工 工 艺 设计手 册 》第 四 版 18 《换 热器设计手 册 （ 钱 颂 文 ）》 19 《蒸汽和冷 凝 水 系 统手 册 》 3 . 工艺方案 3 .1 工艺描述 利用谷电加热熔盐产生蒸汽的系统的工艺流程如下： 3.1.1 储能系统 在谷电时段，开启熔盐电加热器和电加热器侧熔盐泵，190℃低温熔盐通过 低温熔盐泵由低温罐抽出，进入电加热器加热熔盐，电加热器采用管道式电加热 器，可以实现将 190℃的低温熔盐加热到 405℃的高温熔盐，加热后的熔盐进入 高温熔盐罐进行储存，谷电时间结束后关闭熔盐电加热器和电加热器熔...
