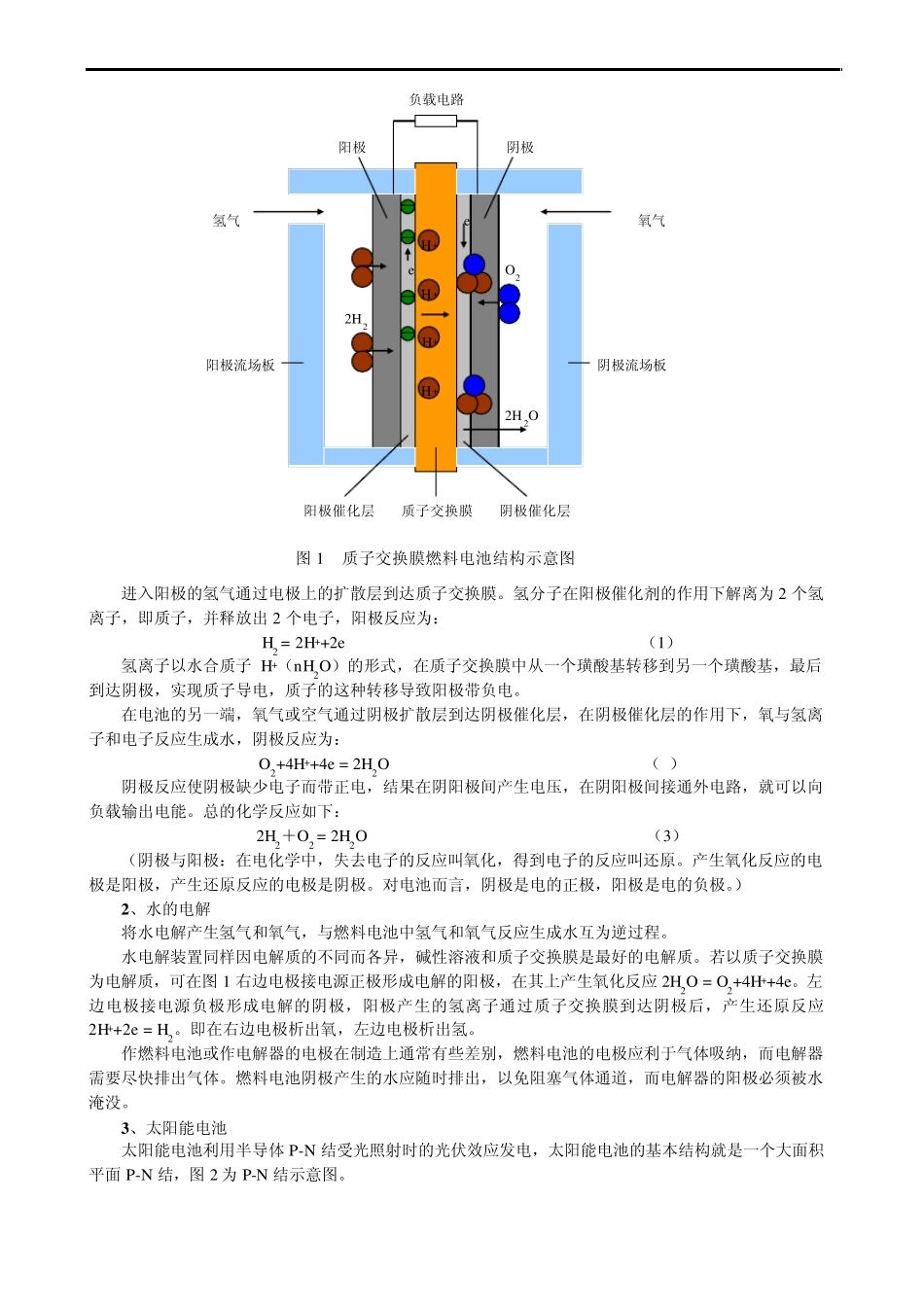

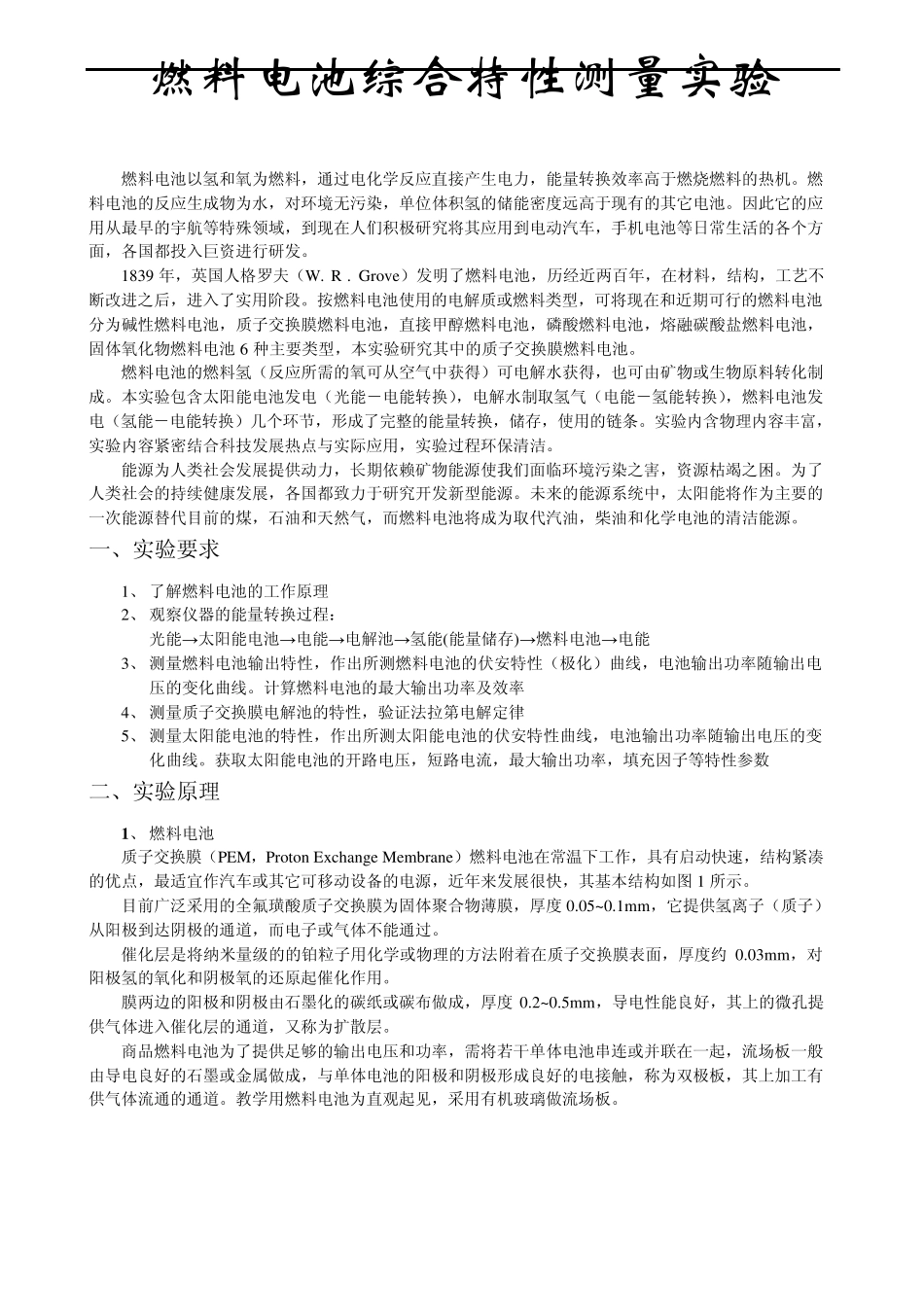

燃料电池综合特性测量实验 燃料电池以氢和氧为燃料，通过电化学反应直接产生电力，能量转换效率高于燃烧燃料的热机。燃料电池的反应生成物为水，对环境无污染，单位体积氢的储能密度远高于现有的其它电池。因此它的应用从最早的宇航等特殊领域，到现在人们积极研究将其应用到电动汽车，手机电池等日常生活的各个方面，各国都投入巨资进行研发。 1839 年，英国人格罗夫（W. R . Grove）发明了燃料电池，历经近两百年，在材料，结构，工艺不断改进之后，进入了实用阶段。按燃料电池使用的电解质或燃料类型，可将现在和近期可行的燃料电池分为碱性燃料电池，质子交换膜燃料电池，直接甲醇燃料电池，磷酸燃料电池，熔融碳酸盐燃料电池，固体氧化物燃料电池 6 种主要类型，本实验研究其中的质子交换膜燃料电池。 燃料电池的燃料氢（反应所需的氧可从空气中获得）可电解水获得，也可由矿物或生物原料转化制成。本实验包含太阳能电池发电（光能－电能转换），电解水制取氢气（电能－氢能转换），燃料电池发电（氢能－电能转换）几个环节，形成了完整的能量转换，储存，使用的链条。实验内含物理内容丰富，实验内容紧密结合科技发展热点与实际应用，实验过程环保清洁。 能源为人类社会发展提供动力，长期依赖矿物能源使我们面临环境污染之害，资源枯竭之困。为了人类社会的持续健康发展，各国都致力于研究开发新型能源。未来的能源系统中，太阳能将作为主要的一次能源替代目前的煤，石油和天然气，而燃料电池将成为取代汽油，柴油和化学电池的清洁能源。 一、实验要求 1、 了解燃料电池的工作原理 2、 观察仪器的能量转换过程： 光能→太阳能电池→电能→电解池→氢能(能量储存)→燃料电池→电能 3、 测量燃料电池输出特性，作出所测燃料电池的伏安特性（极化）曲线，电池输出功率随输出电压的变化曲线。计算燃料电池的最大输出功率及效率 4、 测量质子交换膜电解池的特性，验证法拉第电解定律 5、 测量太阳能电池的特性，作出所测太阳能电池的伏安特性曲线，电池输出功率随输出电压的变化曲线。获取太阳能电池的开路电压，短路电流，最大输出功率，填充因子等特性参数 二、实验原理 1 、 燃料电池 质子交换膜（PEM，Proton Exchange Membrane）燃料电池在常温下工作，具有启动快速，结构紧凑的优点，最适宜作汽车或其它可移动设备的电源，近年来发展很快，其基本结构如图 1 所示。 目前广泛采用的全氟璜酸质子交换膜为固...
