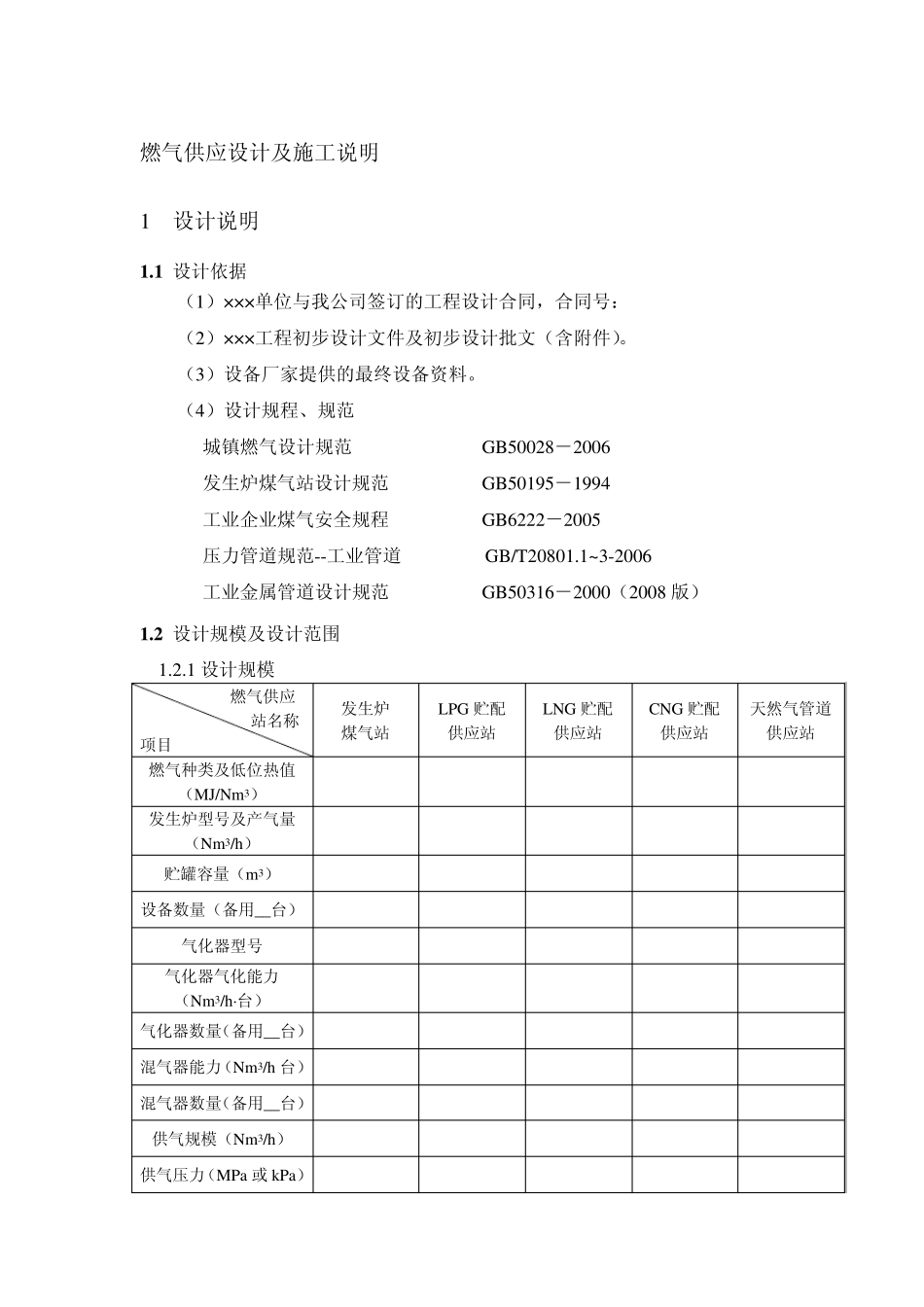

燃气供应设计及施工说明 1 设计说明 1 .1 设计依据 （1）×××单位与我公司签订的工程设计合同，合同号： （2）×××工程初步设计文件及初步设计批文（含附件）。 （3）设备厂家提供的最终设备资料。 （4）设计规程、规范 城镇燃气设计规范 GB50028－2006 发生炉煤气站设计规范 GB50195－1994 工业企业煤气安全规程 GB6222－2005 压力管道规范--工业管道 GB/T20801.1~3-2006 工业金属管道设计规范 GB50316－2000（2008 版） 1 .2 设计规模及设计范围 1.2.1 设计规模 燃气供应 站名称 项目 发生炉 煤气站 LPG 贮配 供应站 LNG 贮配 供应站 CNG 贮配 供应站 天然气管道 供应站 燃气种类及低位热值 （MJ/Nm3） 发生炉型号及产气量 （Nm3/h） 贮罐容量（m3） 设备数量（备用__台） 气化器型号 气化器气化能力 （Nm3/h·台） 气化器数量（备用__台） 混气器能力（Nm3/h 台） 混气器数量（备用__台） 供气规模（Nm3/h） 供气压力（MPa 或 kPa） 1.2.2 设计范围 （1）站房内设备布置及安装设计。 （2）站房内配管设计，所有配管接口位置为站房围墙外一米。 （3）主要工艺流程阐述： 1 .3 有关参数的设定 1.3.1 液化石油气供应 （1）液化石油气储罐安全阀开启压力，其中1 个为储罐的设计压力，其余贮罐安全阀的开启压力≤储罐设计压力的1.05 倍，回座压力为开启压力的0.9 倍。 （2）液化石油气（LPG）站工艺管道安全阀开启压力为管道设计压力，回座压力为开启压力的0.9 倍。 1.3.2 液化天然气供应 （1）液化天然气（LNG）储罐安装一个安全阀时，安全阀的开启压力PZ≤P（设计压力），多个安全阀时，其中一个安全阀开启压力不大于贮罐的设计压力，其余安全阀开启压力≤储罐设计压力的1.05 倍，回座压力均为开启压力的0.9 倍。 （2）低温气液相管道安全阀开启压力为_____MPa，常温管道安全阀开启压力为____MPa，回座压力为开启压力的0.9 倍。 （3）贮罐自力式减压阀压力：_____MPa。 （4）贮罐气动调节阀设定压力：_____MPa。 1.3.3 液化石油气空混站安全阀参数设定与液化石油气供应参数设定相同。 1.3.4 管道天然气供应管道的安全阀开启压力应小于或等于管道设计压力，回座压力为开启压力的0.9 倍。 1 .4 设计要求 1.4.1 管道设计压力、设计温度及压力管道类别 管道种类 设计压力（表压） 设计温度（℃） 压力管道类别 发生炉水煤气管 kPa 发生炉热...
