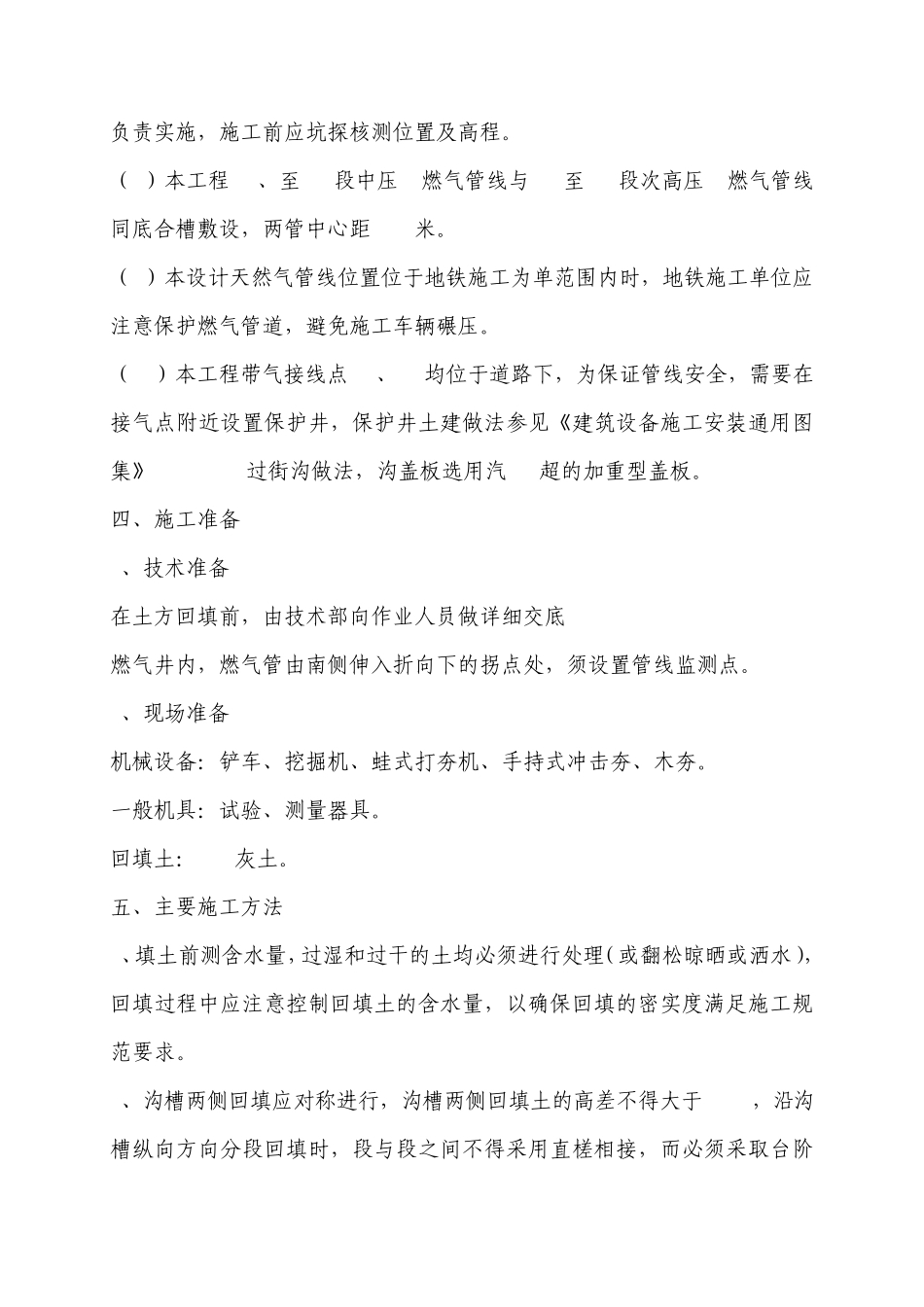

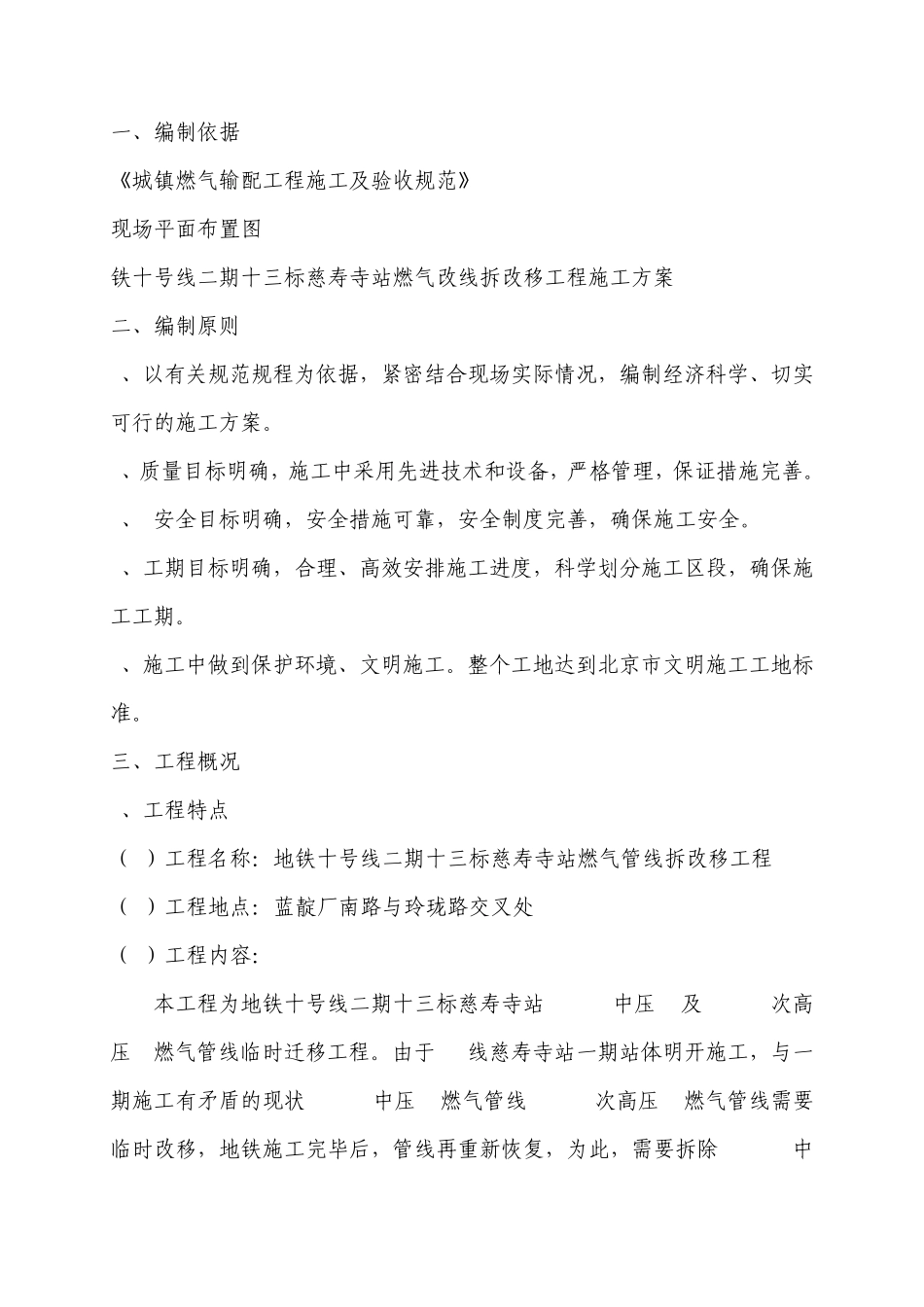

一、编制依据 《城镇燃气输配工程施工及验收规范》 现场平面布置图 铁十号线二期十三标慈寿寺站燃气改线拆改移工程施工方案 二、编制原则 1、以有关规范规程为依据,紧密结合现场实际情况,编制经济科学、切实可行的施工方案。 2、质量目标明确,施工中采用先进技术和设备,严格管理,保证措施完善。 3、 安全目标明确,安全措施可靠,安全制度完善,确保施工安全。 4、工期目标明确,合理、高效安排施工进度,科学划分施工区段,确保施工工期。 5、施工中做到保护环境、文明施工。整个工地达到北京市文明施工工地标准。 三、工程概况 1、工程特点 (1)工程名称:地铁十号线二期十三标慈寿寺站燃气管线拆改移工程 (2)工程地点:蓝靛厂南路与玲珑路交叉处 (3)工程内容: 本工程为地铁十号线二期十三标慈寿寺站 DN500中压 A及 DN500次高压 A燃气管线临时迁移工程。由于 10线慈寿寺站一期站体明开施工,与一期施工有矛盾的现状 DN500中压 A燃气管线 DN500次高压 A燃气管线需要临时改移,地铁施工完毕后,管线再重新恢复,为此,需要拆除 DN500中压A燃气管线约74米,DN500次高压A燃气管线约84米。 本工程主要工程量为:新建DN500中压A临时管线63米,DN500次高压A临时管线57米。本工程燃气管线材质均为L245,管线规格为φ508×7.9。 本工程中压A天然气管线设计压力为0.4Mpa,次高压A天然气管线的设计压力为1.04Mpa。 (4)本工程天然气管道防腐全部采用三层结构聚乙烯加强级防腐,沿管线走向在管顶上方 50cm处两侧敷设黄色示警带。天然气管道埋深以设计地面高为准,施工完毕后应回填至设计高程,回填土质如果不合格应换好土。焊缝射线探伤 100%射线拍片检查,焊缝质量应符合《无损检测金属管道熔化焊环向对接接头射线照相检测方法》GB/T12605-2008的要求。 (5)管道下沟前必须对防腐层进行 100%的外观检查,回填前应进行 100%电火花检漏,回填后必须对防腐层完整性进行全线检查,不合格必须返工处理至合格。 (6)为配合此次改移燃气管道工程,需要对现状 DN500次高压A燃气管线进行吹扫置换,吹扫置换段全长 1000米,管径 DN500,吹扫介质氮气。置换燃气管道施工前进行第一次吹扫置换,目的将现状燃气管线内的天然气用氮气置换。置换后方可进行燃气管道更换工程。更换工程竣工验收后进行第二次吹扫置换,目的将现状燃气管线内的空气用氮气置换,随后进行通气作业,用天然气置换氮气,氮气来源为液氮槽车运抵...
