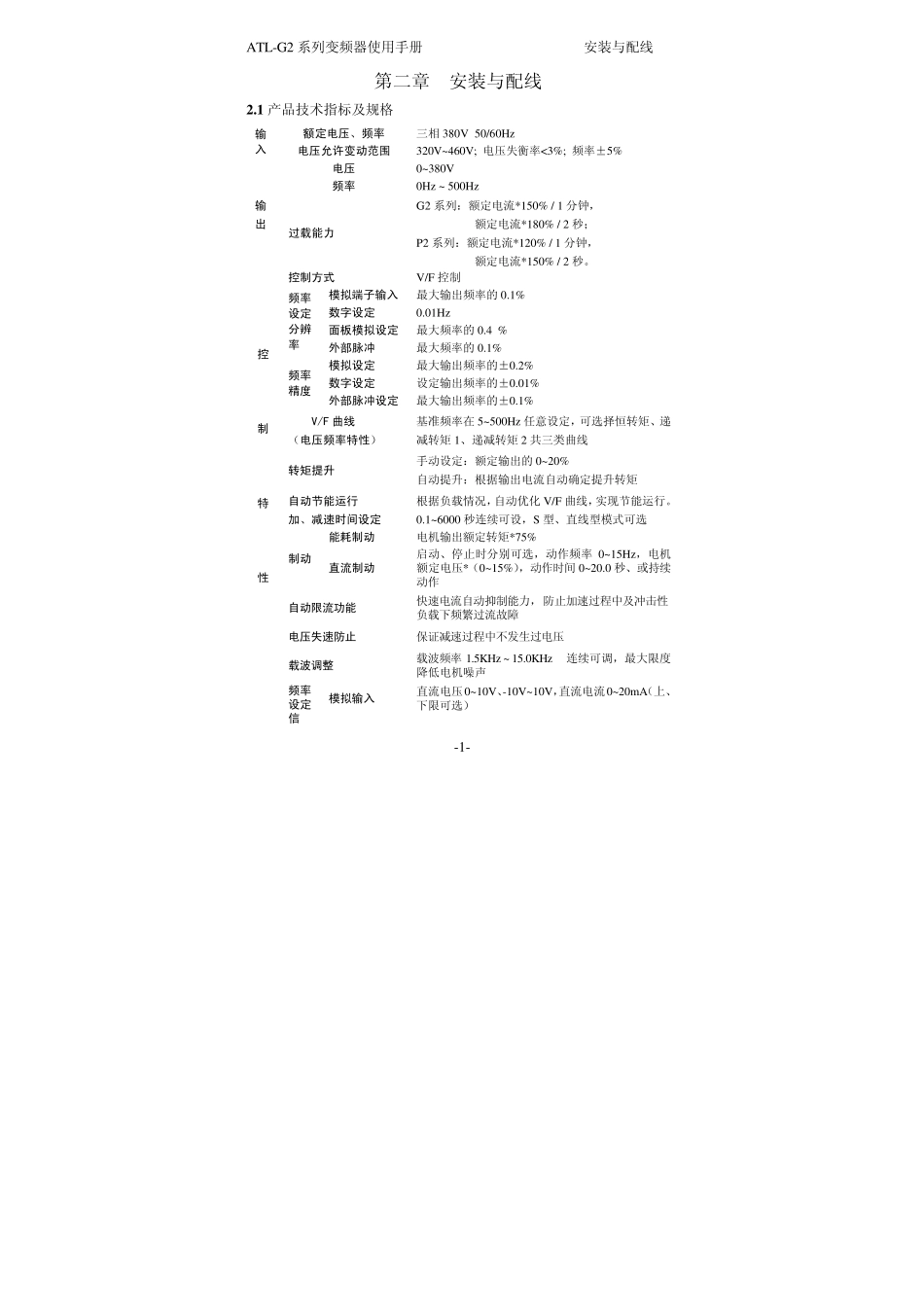

ATL-G2 系列变频器使用手册 安装与配线 -1-第二章 安装与配线 2 .1 产品技术指标及规格 额定电压、频率 三相 380V 50/60Hz 输入 电压允许变动范围 320V~460V; 电压失衡率<3%; 频率±5% 电压 0~380V 频率 0Hz ~ 500Hz 输 出 过载能力 G2 系列：额定电流*150% / 1 分钟， 额定电流*180% / 2 秒； P2 系列：额定电流*120% / 1 分钟， 额定电流*150% / 2 秒。控制方式 V/F 控制 模拟端子输入最大输出频率的 0.1% 数字设定 0.01Hz 面板模拟设定最大频率的 0.4 % 频率 设定 分辨 率 外部脉冲 最大频率的 0.1% 模拟设定 最大输出频率的±0.2% 数字设定 设定输出频率的±0.01% 频率 精度 外部脉冲设定最大输出频率的±0.1% V/F 曲线 （电压频率特性） 基准频率在 5~500Hz 任意设定，可选择恒转矩、递减转矩 1、递减转矩 2 共三类曲线 转矩提升 手动设定：额定输出的 0~20% 自动提升：根据输出电流自动确定提升转矩 自动节能运行 根据负载情况，自动优化 V/F 曲线，实现节能运行。 加、减速时间设定 0.1~6000 秒连续可设，S 型、直线型模式可选 能耗制动 电机输出额定转矩*75% 制动 直流制动 启动、停止时分别可选，动作频率0~15Hz，电机额定电压*（0~15%），动作时间 0~20.0 秒、或持续动作 自动限流功能 快速电流自动抑制能力，防止加速过程中及冲击性负载下频繁过流故障 电压失速防止 保证减速过程中不发生过电压 载波调整 载波频率1.5KHz ~ 15.0KHz 连续可调，最大限度降低电机噪声 控 制 特 性 频率 设定 信模拟输入 直流电压0~10V、-10V~10V，直流电流0~20mA（上、下限可选） ATL-G2 系 列 变 频 器 使 用 手 册 安 装 与 配 线 -1-数字设定 使 用 操 作 面 板脉冲输入 0~50.000KHz （ 上 、 下 限 可 选 ） 启动信号 正 转 、 反 转 、 启 动 信 号 自 保 持 （ 三 线 控 制 ） 可 选 定时器、计数器 内 置 定 时 器 、 计 数 器 各 一 个 ， 方 便 系 统 集 成 多段速控制功能/摆频运行 最 多 7 段 可 编 程 多 段 速 控 制 ，每 段 速 度 的 运 行 方 向 、运 行 时 间 分 别 可 设 。 当 用 外 部 端 子 控 制 时 ， 可 达 15段 速 ， 具 有 包 括 摆 频 运 行 在 内 的 6 种 运 行 ...
