爱普生R230搓纸轮更换详解

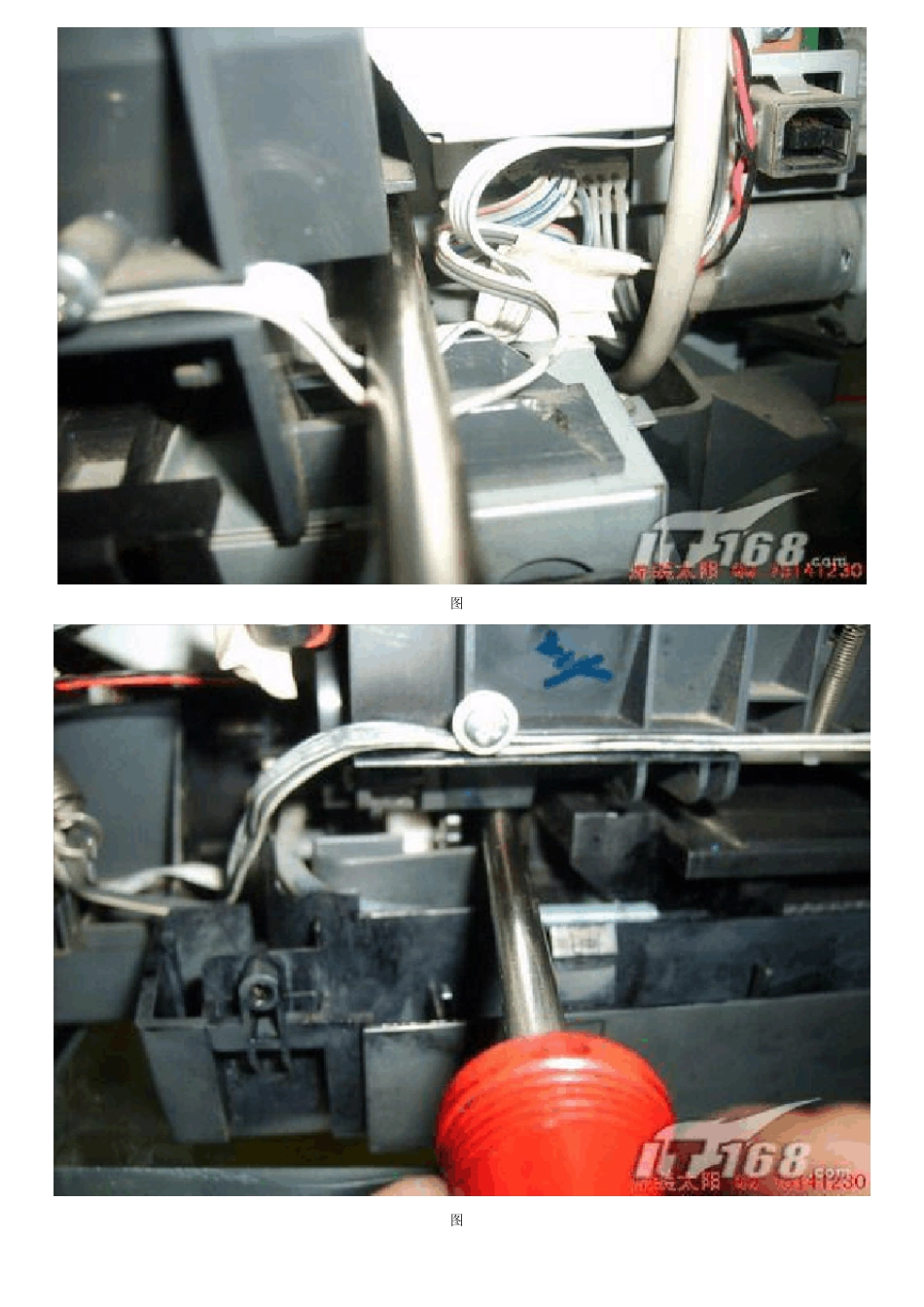

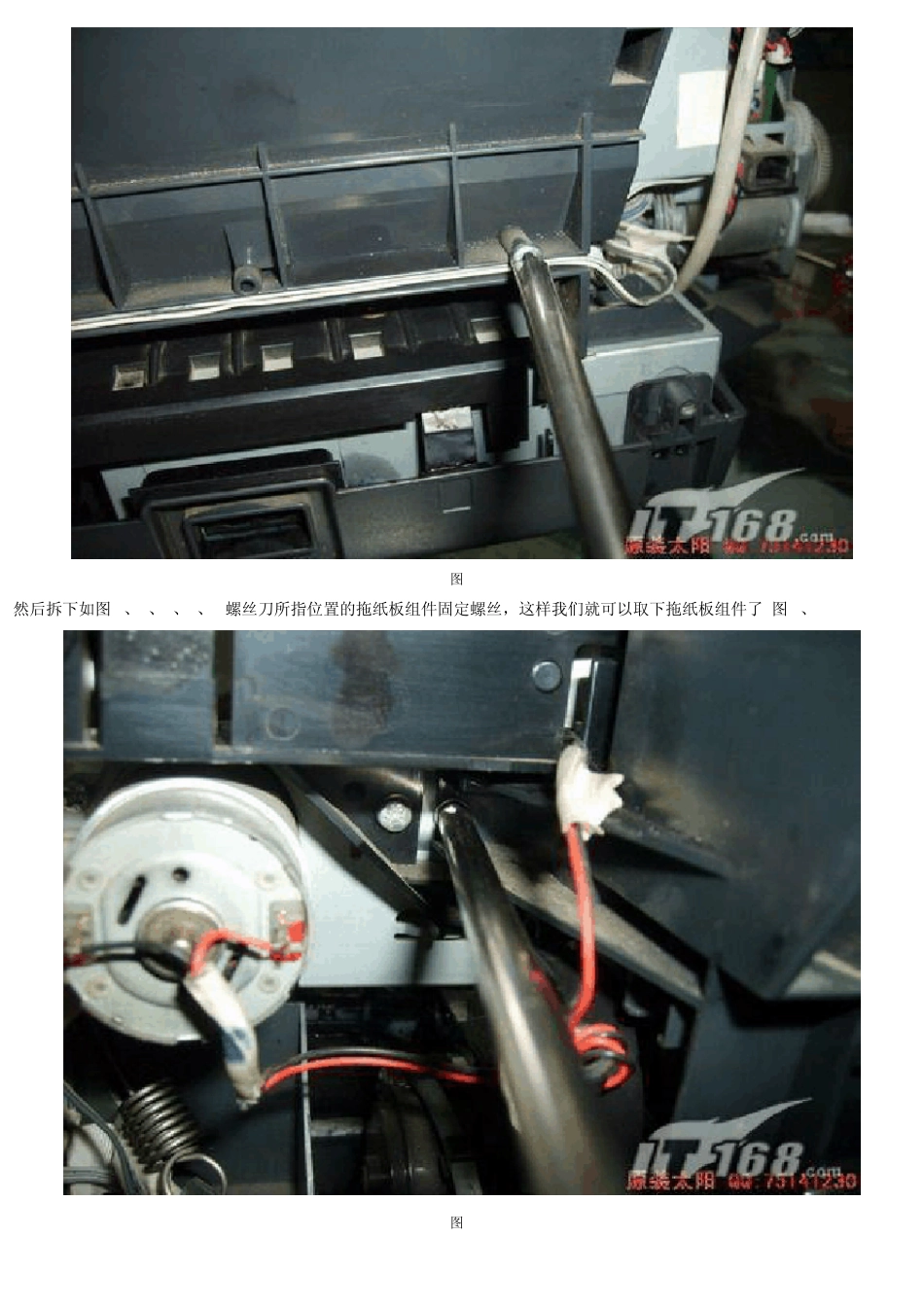

爱普生R230搓纸轮更换详解 图1就是一台已经拆去外壳的R230打印机了。 图1 下面我们如图2、3扭下这两个数据电缆的固定螺丝，将数据线抽出 图2 图3 然后拆下如图4、5、6、7、8螺丝刀所指位置的拖纸板组件固定螺丝，这样我们就可以取下拖纸板组件了(图9、10) 图4 图 5 图 6 图 7 图 8 图9 拆掉拖纸板组件以后如图11的样子，然后我们如图12、13，撬下搓纸轮盖板，就可以看到搓纸轮了(图14) 图11 图 12 图 13 图14 下面我们如图15将搓纸轮驱动杆从支架中撬出来，然后如图16把搓纸轮驱动杆的齿轮从驱动齿轮组脱离出来，这样就可以把搓纸轮驱动杆从支架上取下来了(图17、18) 图15 图 16 图 17 图 18 图 19
