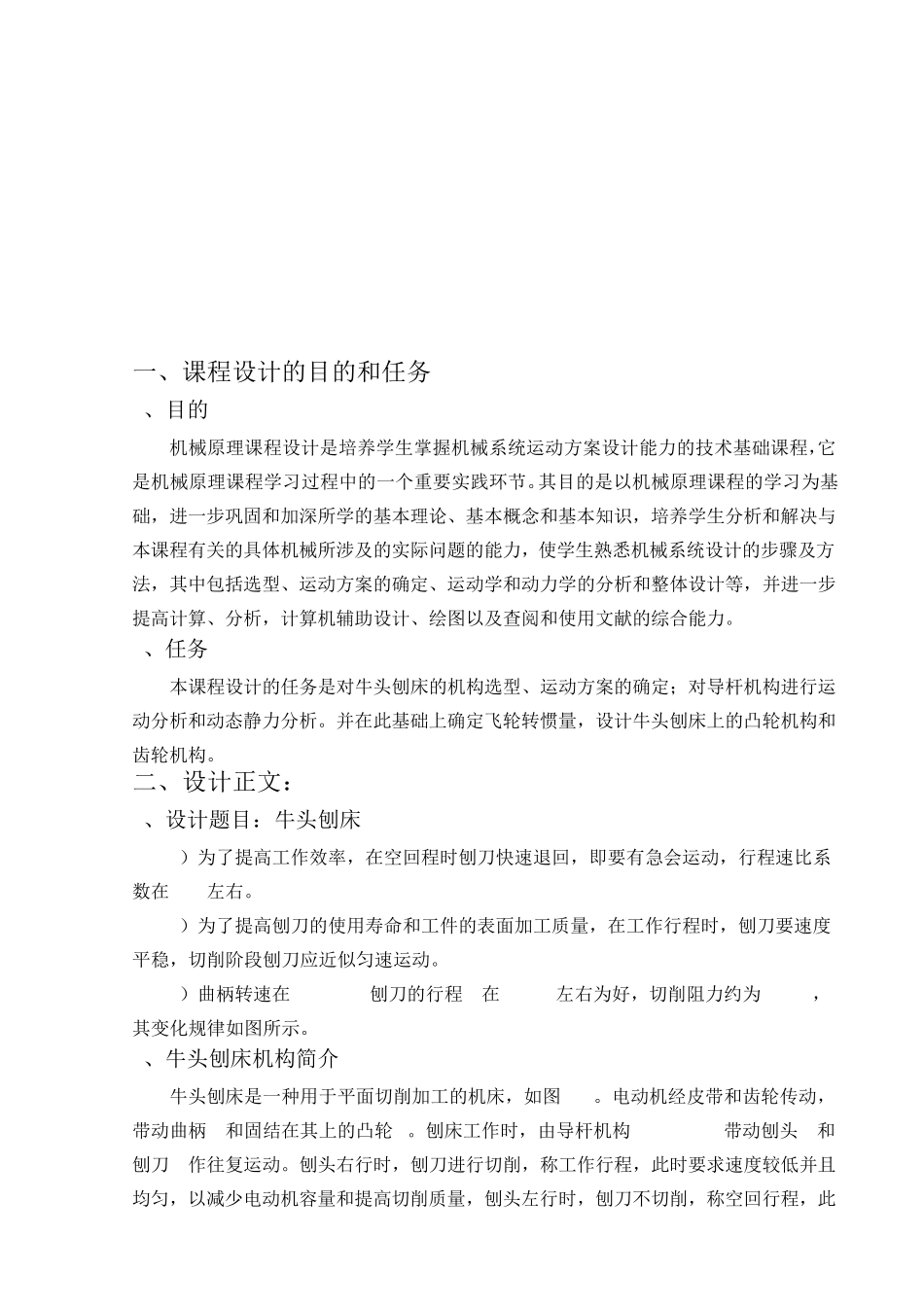

目 录 一、课程设计的目的与要求 二、设计正文 1.设计题目 2 .牛头刨床机构简介 3 .机构简介与设计数据 4 . 设计内容 附图 1 : 导杆机构的运动分析与动态静力分析 一、课程设计的目的和任务 1、目的 机械原理课程设计是培养学生掌握机械系统运动方案设计能力的技术基础课程,它是机械原理课程学习过程中的一个重要实践环节。其目的是以机械原理课程的学习为基础,进一步巩固和加深所学的基本理论、基本概念和基本知识,培养学生分析和解决与本课程有关的具体机械所涉及的实际问题的能力,使学生熟悉机械系统设计的步骤及方法,其中包括选型、运动方案的确定、运动学和动力学的分析和整体设计等,并进一步提高计算、分析,计算机辅助设计、绘图以及查阅和使用文献的综合能力。 2、任务 本课程设计的任务是对牛头刨床的机构选型、运动方案的确定;对导杆机构进行运动分析和动态静力分析。并在此基础上确定飞轮转惯量,设计牛头刨床上的凸轮机构和齿轮机构。 二、设计正文: 1、设计题目:牛头刨床 1)为了提高工作效率,在空回程时刨刀快速退回,即要有急会运动,行程速比系数在 1.4左右。 2)为了提高刨刀的使用寿命和工件的表面加工质量,在工作行程时,刨刀要速度平稳,切削阶段刨刀应近似匀速运动。 3)曲柄转速在 60r/min,刨刀的行程 H在 300mm左右为好,切削阻力约为 7000N,其变化规律如图所示。 2、牛头刨床机构简介 牛头刨床是一种用于平面切削加工的机床,如图 4-1。电动机经皮带和齿轮传动,带动曲柄 2和固结在其上的凸轮 8。刨床工作时,由导杆机构 2-3-4-5-6带动刨头 6和刨刀 7作往复运动。刨头右行时,刨刀进行切削,称工作行程,此时要求速度较低并且均匀,以减少电动机容量和提高切削质量,刨头左行时,刨刀不切削,称空回行程,此 时要求速度较高,以提高生产率。为此刨床采用有急回作用的导杆机构。刨刀每切削完一次,利用空回行程的时间,凸轮8通过四杆机构1-9-10-11与棘轮带动螺旋机构(图中未画),使工作台连同工件作一次进给运动,以便刨刀继续切削。刨头在工作行程中,受到很大的切削阻力(在切削的前后各有一段约5H的空刀距离,见图4-1,b),而空回行程中则没有切削阻力。因此刨头在整个运动循环中,受力变化是很大的,这就影响了主轴的匀速运转,故需安装飞轮来减小主轴的速度波动,以提高切削质量和减小电动机容量。 3、机构简介与设计数据 1)机构简介 牛头刨床是一种用于...
