牛头刨床机械原理课程设计4点和10点

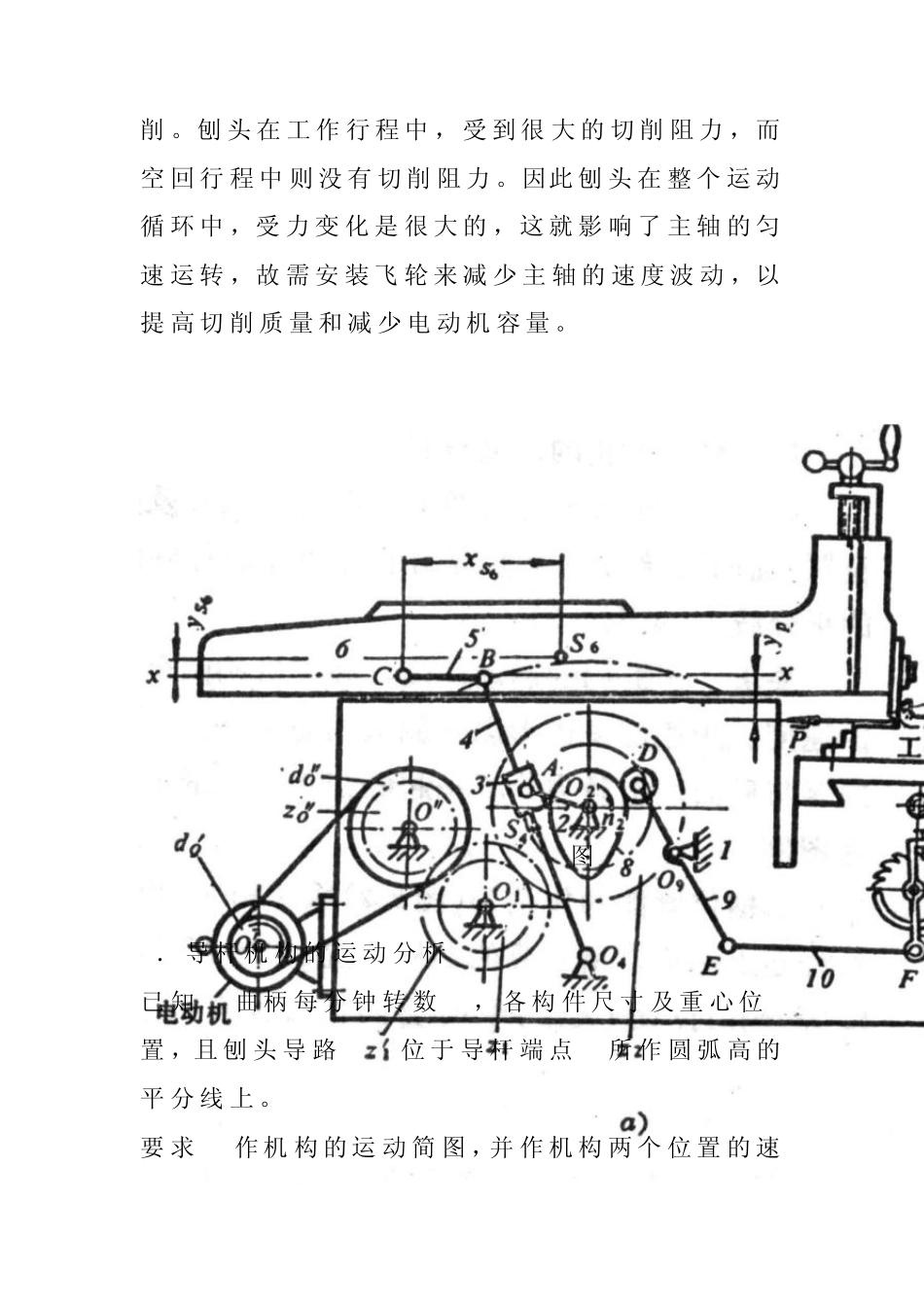

牛头刨床机械原理课程设计4点和10点_第1页
1/19

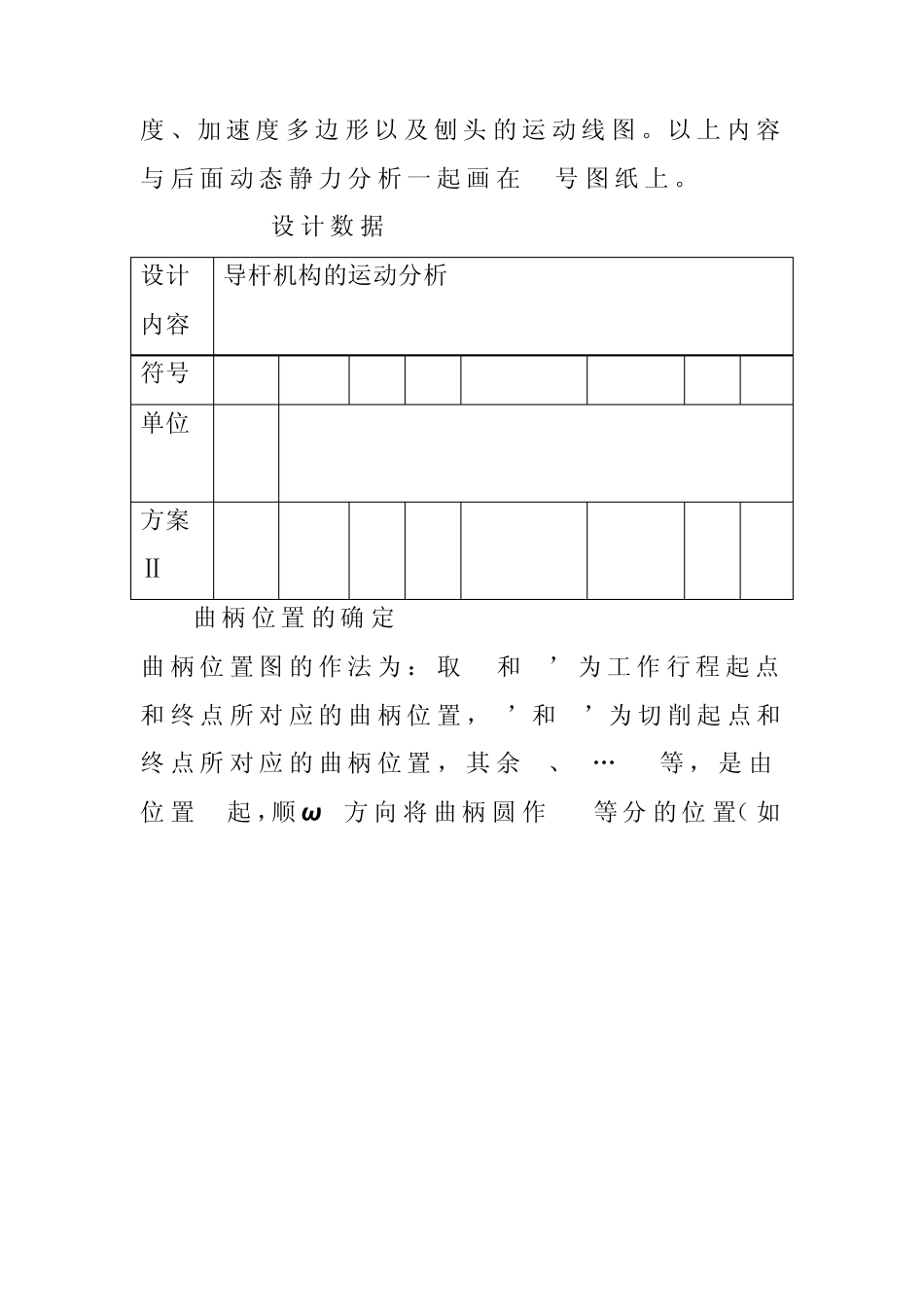

牛头刨床机械原理课程设计4点和10点_第2页
2/19

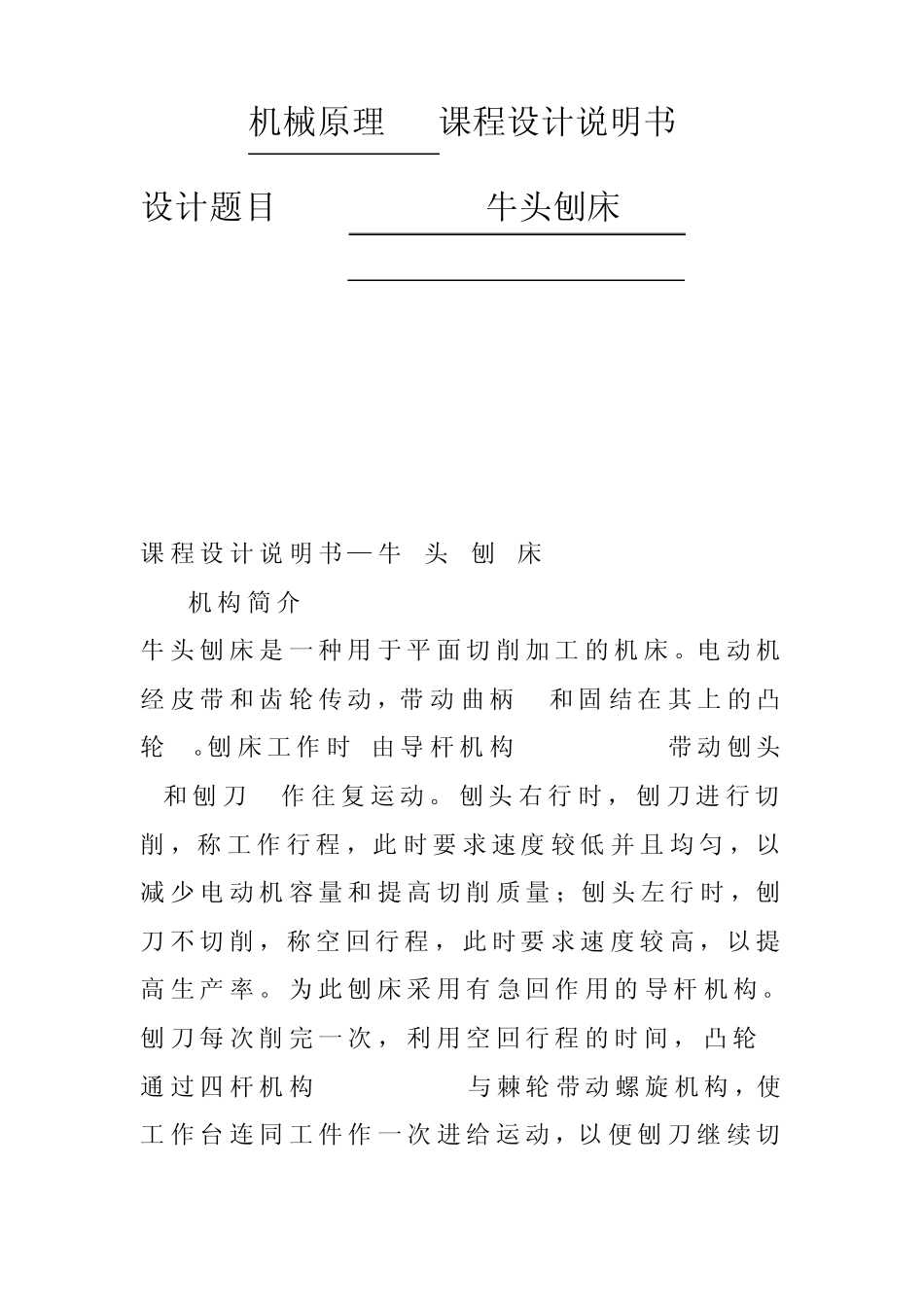

牛头刨床机械原理课程设计4点和10点_第3页
3/19
机械原理 课程设计说明书 设计题目 牛头刨床 课程设计说明书— 牛 头 刨 床 1. 机构 简 介 牛头刨床是 一 种 用 于 平 面 切 削 加 工 的 机床。电 动 机经 皮 带 和 齿 轮 传 动 ,带 动 曲 柄 2和 固 结 在 其 上 的 凸轮 8。刨床工 作 时 ,由 导 杆 机构 2-3-4-5-6带 动 刨头6和 刨刀 7作 往 复 运 动 。 刨头右 行 时 , 刨刀 进 行 切削 ,称 工 作 行 程,此 时 要 求 速 度 较 低 并 且 均 匀 ,以减 少 电 动 机容 量 和 提 高 切 削 质 量 ;刨头左 行 时 ,刨刀 不 切 削 ,称 空 回 行 程,此 时 要 求 速 度 较 高 ,以 提高 生 产 率 。 为 此 刨床采 用 有 急 回 作 用 的 导 杆 机构 。刨刀 每 次 削 完 一 次 , 利 用 空 回 行 程的 时 间 , 凸 轮 8通 过 四 杆 机构 1-9-10-11与 棘 轮 带 动 螺 旋 机构 ,使工 作 台 连 同 工 件 作 一 次 进 给 运 动 ,以 便 刨刀 继 续 切 削。刨 头 在 工 作 行 程 中 ,受 到 很 大 的 切 削阻 力 ,而空 回 行 程 中 则 没 有 切 削阻 力 。因此 刨 头 在 整 个 运 动循 环 中 ,受 力 变 化 是 很 大 的 ,这 就 影 响 了 主 轴 的 匀速 运 转 ,故 需 安 装 飞 轮 来 减 少 主 轴 的 速 度 波 动 ,以提 高 切 削质 量 和 减 少 电 动 机 容 量 。 图 1-1 1. 导 杆 机 构 的 运 动 分 析 已 知 曲 柄 每 分 钟 转 数 n2, 各 构 件 尺 寸 及 重 心 位置 ,且 刨 头 导 路 x-x位 于 导 杆 端 点 B所 作 圆 弧 高 的平 分 线 上 。 要 求 作 机 构 的 运 动 简 图 ,并 作 机 构 两 个 位 置 的 速 度、加速度多边形以及刨头的运动线图。以上内容与后面动态静力分析一起画在1号图纸上。 1.1 设计数据 设计内容 导杆机构的运动分析 符号 n2 LO2O4 LO2A Lo4B LBC Lo4s4 xS6 yS6 单位 r/min mm 方案Ⅱ 64 350 90 580 0.3Lo4B 0.5 Lo4B 200 50 1.2曲柄位置的确定 曲柄位置图的作法为:取1和8’ 为工 作行 程 起点和终 点 所 对 应 的曲柄位置,1’和7’为切 削 起点 和终...
