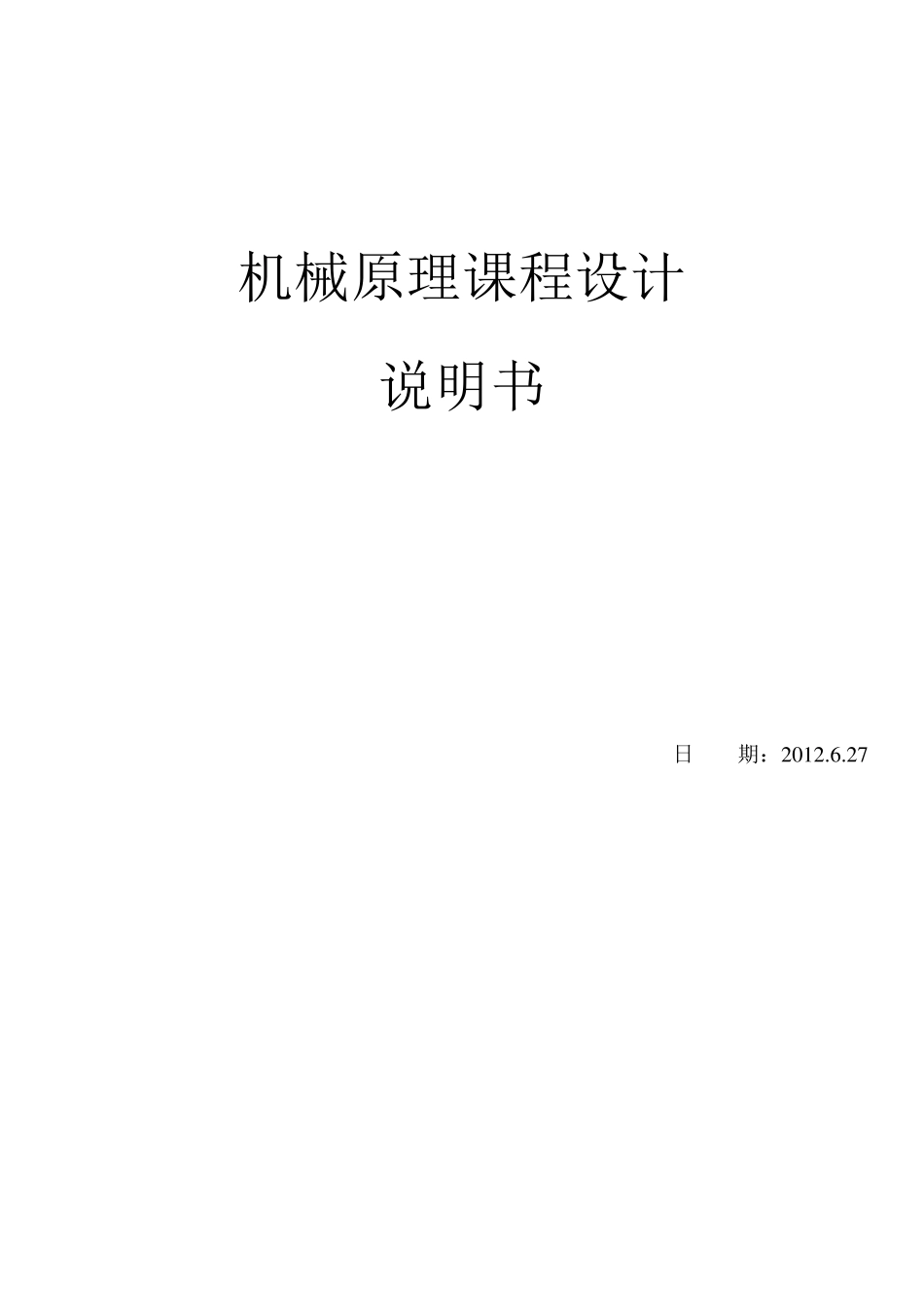

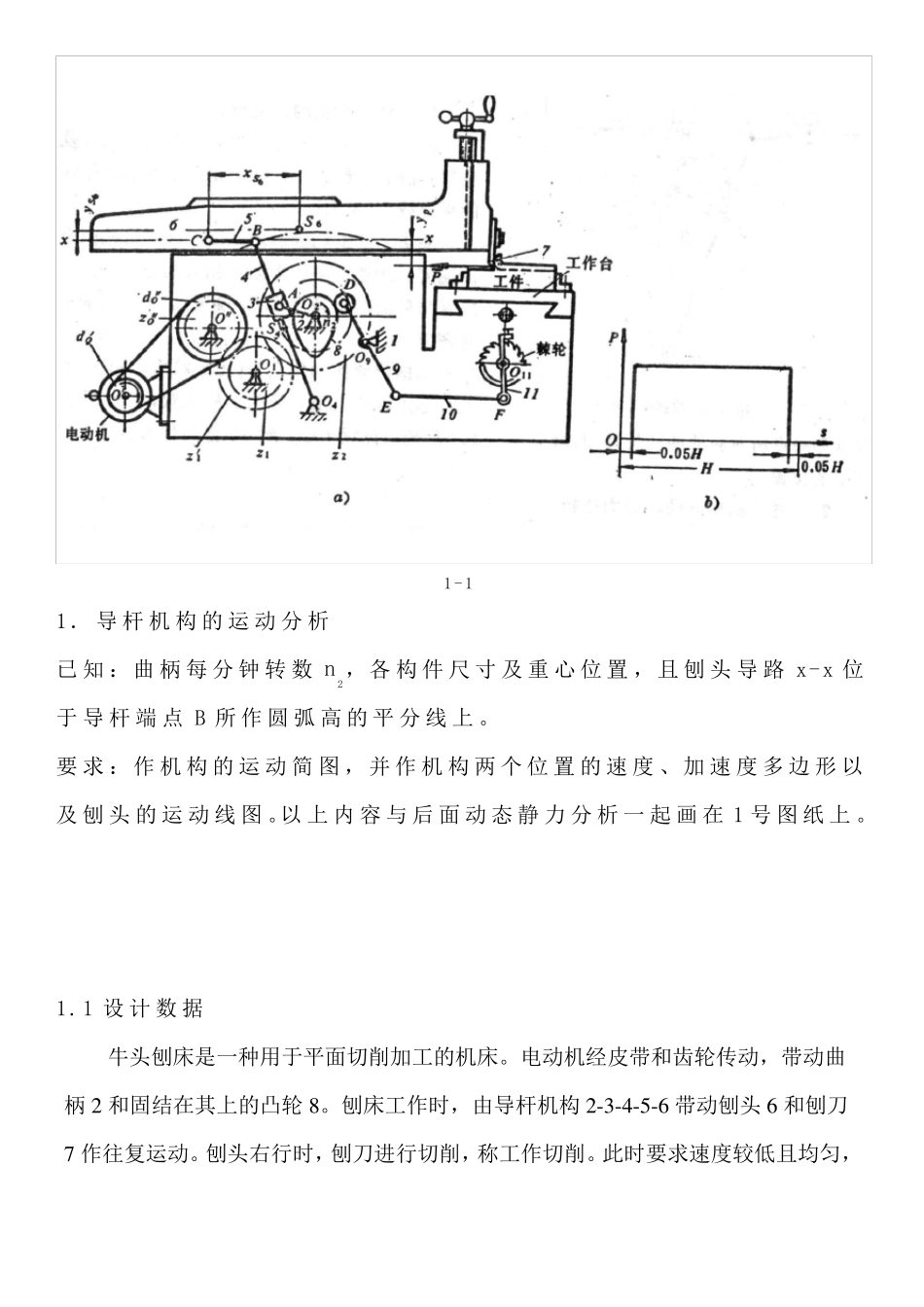

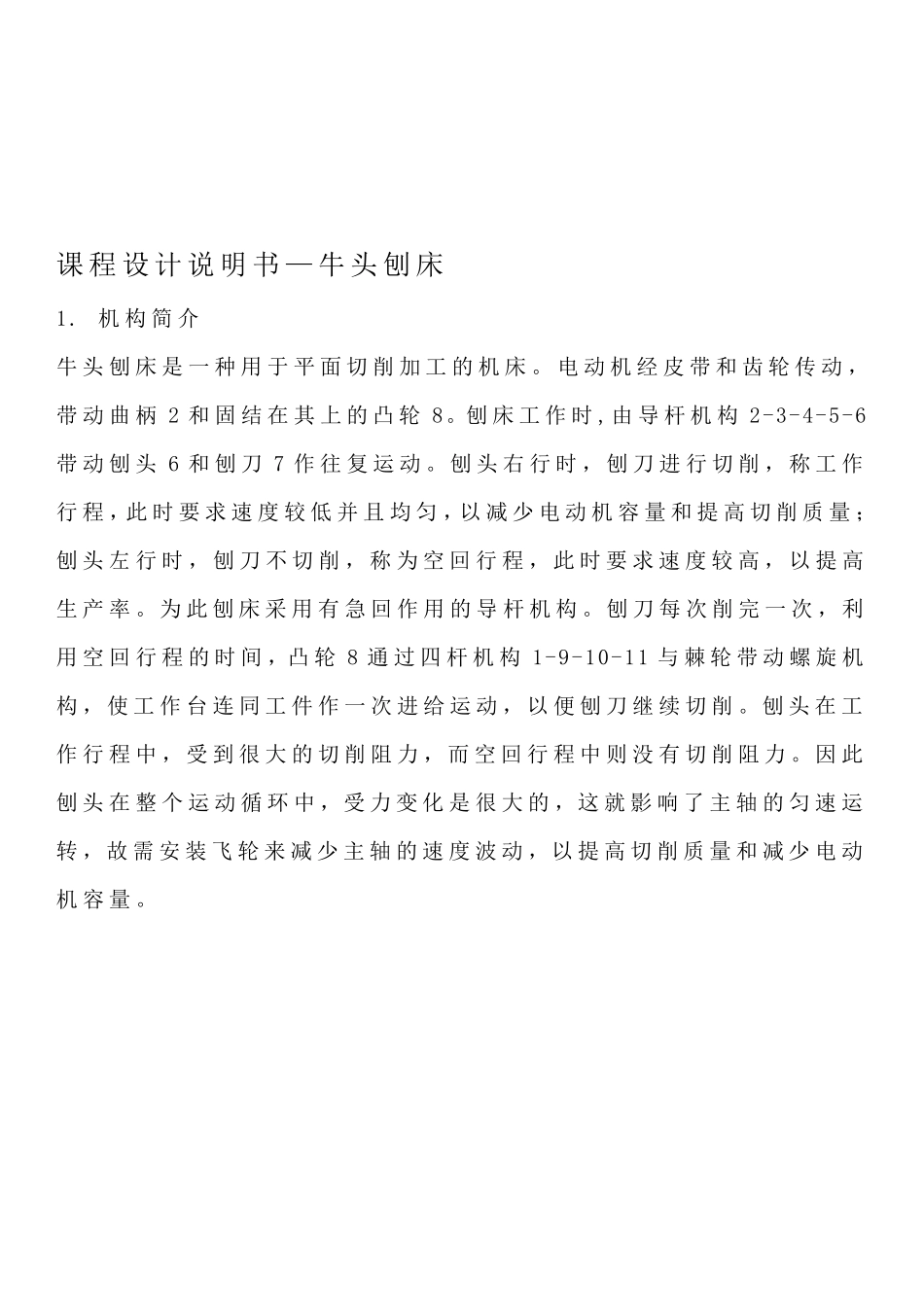

机械原理课程设计 说明书 日 期：2 0 1 2 .6 .2 7 课程设计说明书— 牛 头 刨 床 1. 机 构 简 介 牛 头 刨 床 是 一 种 用 于 平 面 切 削 加 工 的 机 床 。 电 动 机 经 皮 带 和 齿 轮 传 动 ，带 动 曲 柄 2 和 固 结 在 其 上 的 凸 轮 8。刨 床 工 作 时 ,由 导 杆 机 构 2-3-4-5-6带 动 刨 头 6 和 刨 刀 7 作 往 复 运 动 。刨 头 右 行 时 ，刨 刀 进 行 切 削 ，称 工 作行 程，此 时 要 求 速 度 较 低 并 且 均 匀 ，以 减 少 电 动 机 容 量 和 提 高 切 削 质 量 ；刨 头 左 行 时 ，刨 刀 不 切 削 ，称 为 空 回 行 程，此 时 要 求 速 度 较 高 ，以 提 高生 产 率 。为 此 刨 床 采 用 有 急 回 作 用 的 导 杆 机 构 。刨 刀 每 次 削 完 一 次 ，利用 空 回 行 程的 时 间 ，凸 轮 8 通 过 四 杆 机 构 1-9-10-11 与 棘 轮 带 动 螺 旋 机构 ，使 工 作 台 连 同 工 件 作 一 次 进 给 运 动 ，以 便 刨 刀 继 续 切 削 。刨 头 在 工作 行 程中 ，受 到 很 大 的 切 削 阻 力 ，而 空 回 行 程中 则 没 有 切 削 阻 力 。因 此刨 头 在 整 个 运 动 循 环 中 ，受 力 变 化 是 很 大 的 ，这 就 影 响 了 主 轴 的 匀 速 运转 ，故 需 安 装 飞 轮 来 减 少 主 轴 的 速 度 波 动 ，以 提 高 切 削 质 量 和 减 少 电 动机 容 量 。 1-1 1．导杆机构的运动分析 已知：曲柄每分钟转数n2，各构件尺寸及重心位置，且刨头导路x-x 位于导杆端点B 所作圆弧高的平分线上。 要求：作机构的运动简图，并作机构两个位置的速度、加 速度多 边 形 以及刨头的运动线图。以 上内 容 与 后 面 动态 静 力 分析一 起 画 在 1 号 图纸 上。 1.1 设 计 数据 牛头刨床是一种用于平面切削加工的机床。电动机经皮带和齿轮传动，带动曲柄2 和固结在其上的凸轮 8 。刨床工作时，由导杆机构2 -3 -4 -5 -6 带动刨头6 和刨刀7 作往复运动。刨头右行时，刨刀进行切削，称工作切削。此时要求速度较低且均匀， 以 减 少 电 动 机 容 量 和 提 高 切 削 质 ...
