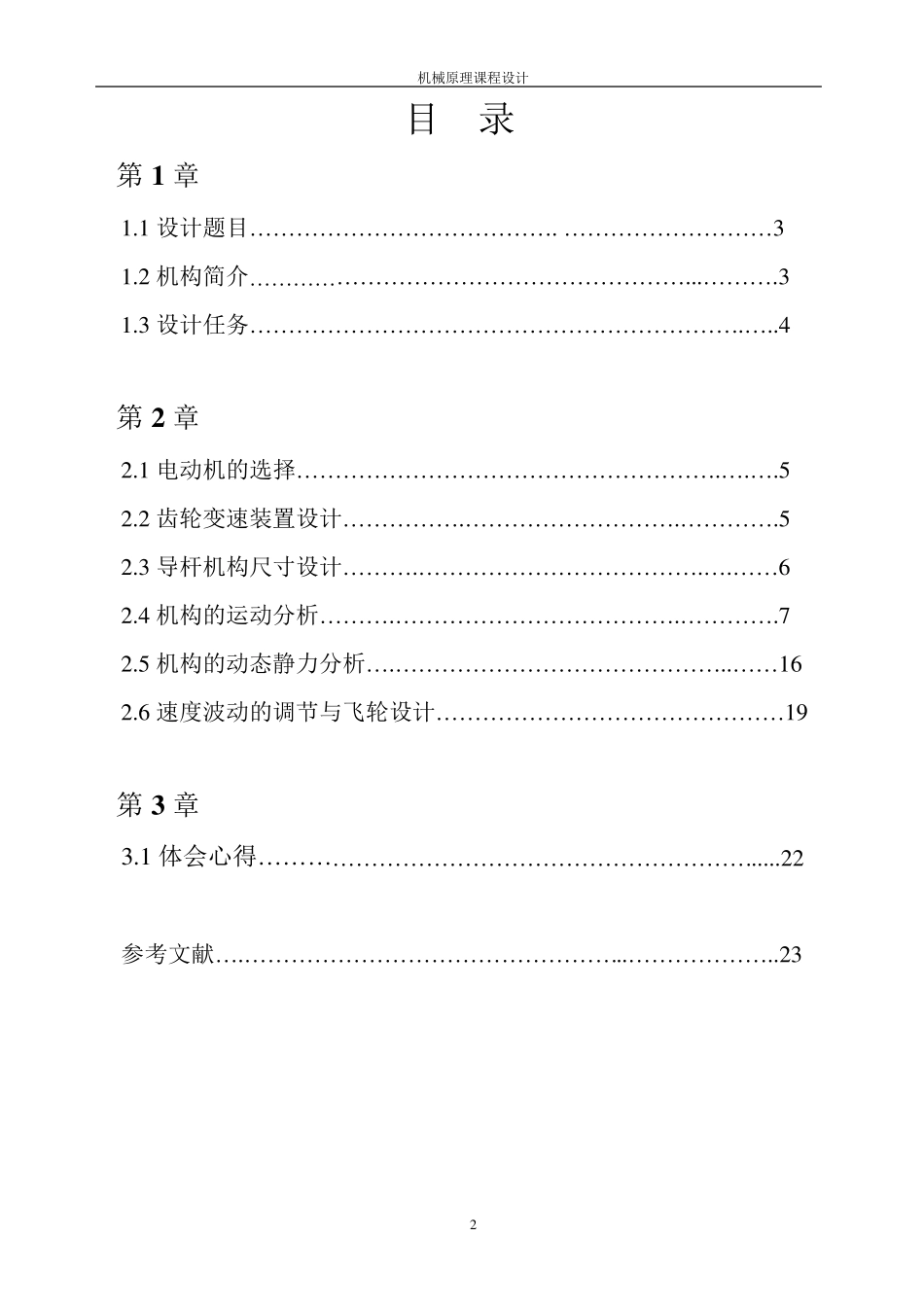

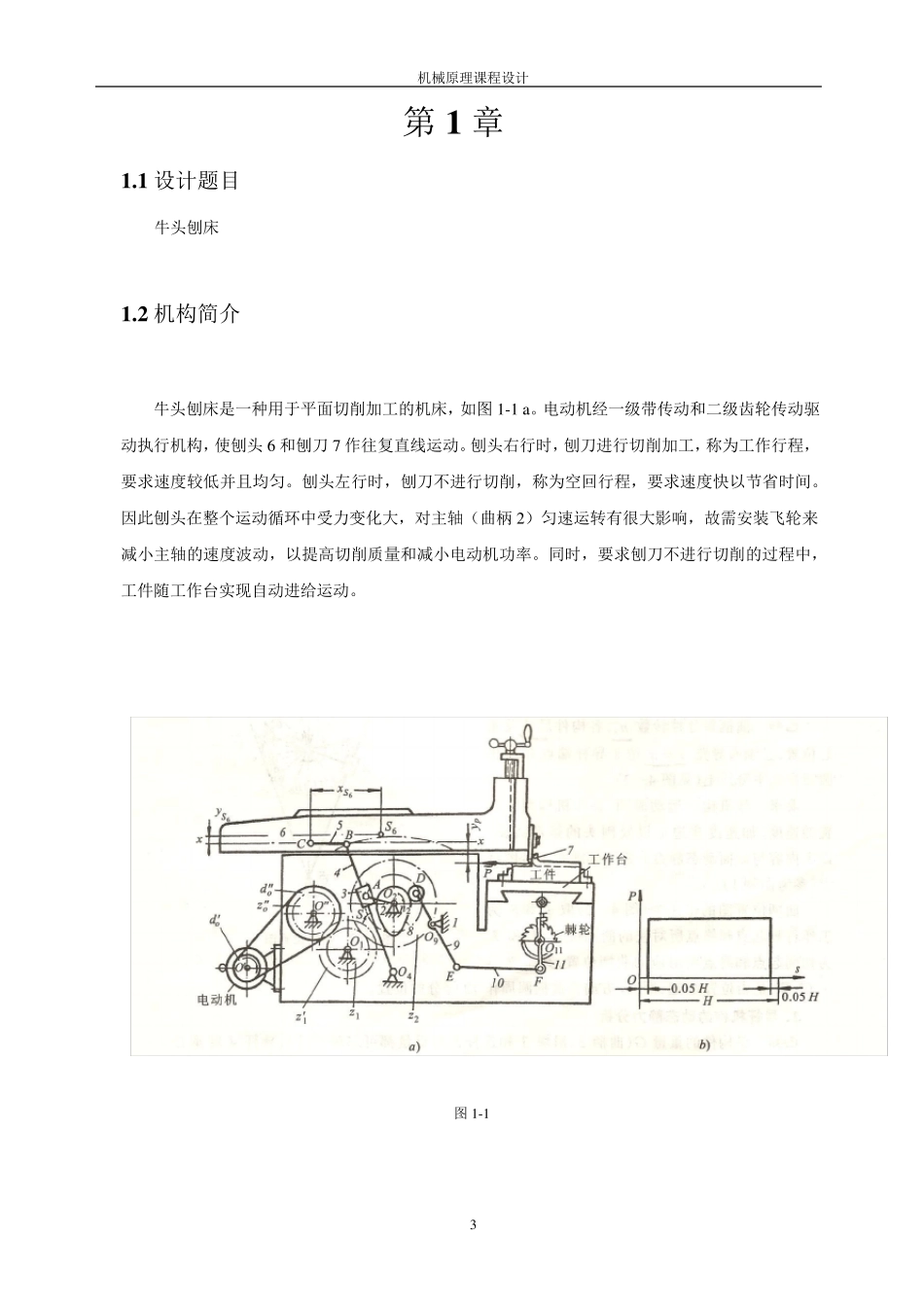

中南大学 机械原理课程设计 —— 说明书 班级：机械1 0 0 7 姓名：台永丰 学号：********** 指导老师：*** 分组：Ⅵ方案 题目：牛头刨床 机械原理课程设计 2 目 录 第1 章 1 .1 设计题目…………………………………. ………………………3 1 .2 机构简介…………………………………………………...……….3 1 .3 设计任务……………………………………………………….…..4 第2 章 2 .1 电动机的选择……………………………………………….….….5 2 .2 齿轮变速装置设计…………….……………………….………….5 2 .3 导杆机构尺寸设计……….……………………………….….……6 2 .4 机构的运动分析……….……………………………….………….7 2 .5 机构的动态静力分析….……………………………………..……1 6 2 .6 速度波动的调节与飞轮设计………………………………………1 9 第3 章 3 .1 体会心得……………………………………………………….....2 2 参考文献….…………………………………………..………………..2 3 机械原理课程设计 3 第1 章 1 .1 设计题目 牛头刨床 1 .2 机构简介 牛头刨床是一种用于平面切削加工的机床，如图1-1 a。电动机经一级带传动和二级齿轮传动驱动执行机构，使刨头6 和刨刀 7 作往复直线运动。刨头右行时，刨刀进行切削加工，称为工作行程，要求速度较低并且均匀。刨头左行时，刨刀不进行切削，称为空回行程，要求速度快以节省时间。因此刨头在整个运动循环中受力变化大，对主轴（曲柄 2）匀速运转有很大影响，故需安装飞轮来减小主轴的速度波动，以提高切削质量和减小电动机功率。同时，要求刨刀不进行切削的过程中，工件随工作台实现自动进给运动。 图1-1 机械原理课程设计 4 1 .3 设计任务 （1 ） 电动机的选择； （2 ） 设计齿轮变速装置； （3 ） 设计导杆机构； （4 ） 设计刨程及其位置的调节方法； （5 ） 机构运动分析； （6 ） 机构的动态静力分析； （7 ） 速度波动的调节与飞轮设计。 图 1 -2 机械原理课程设计 5 第2 章 2.1 电动机的选择 电动机转速选择1440r.p.m 2.2 齿轮变速装置设计 如图1-2 i13H = n1− nHn3− n5= − z2z3z1z2……………………………………[2-1] * 式中i——转速比 n——转速 z——齿数 i45 = n4n3= − z5z4……………………………...
