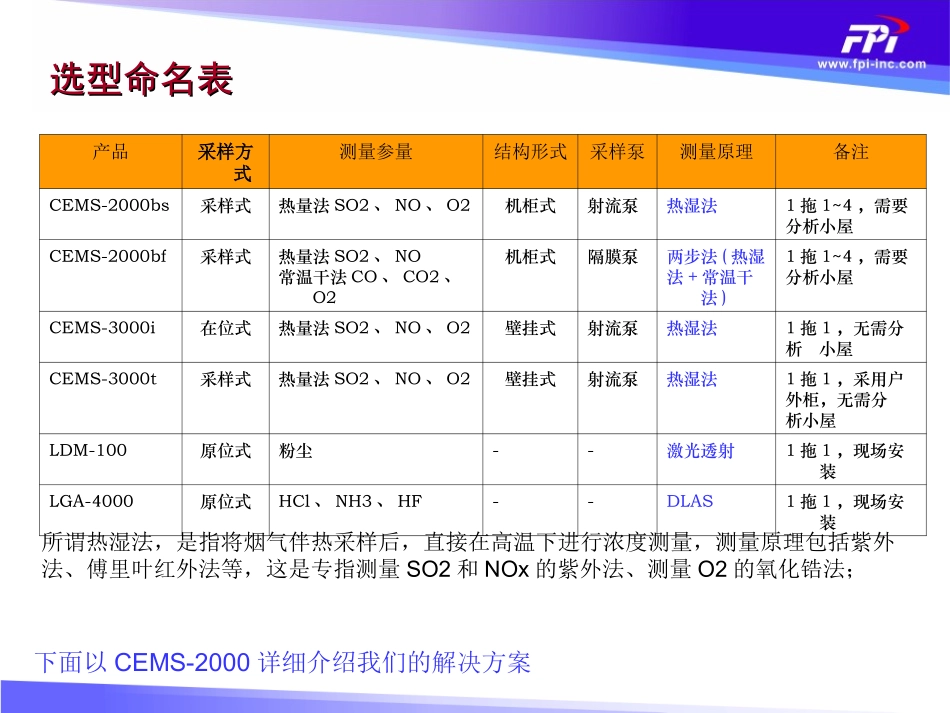

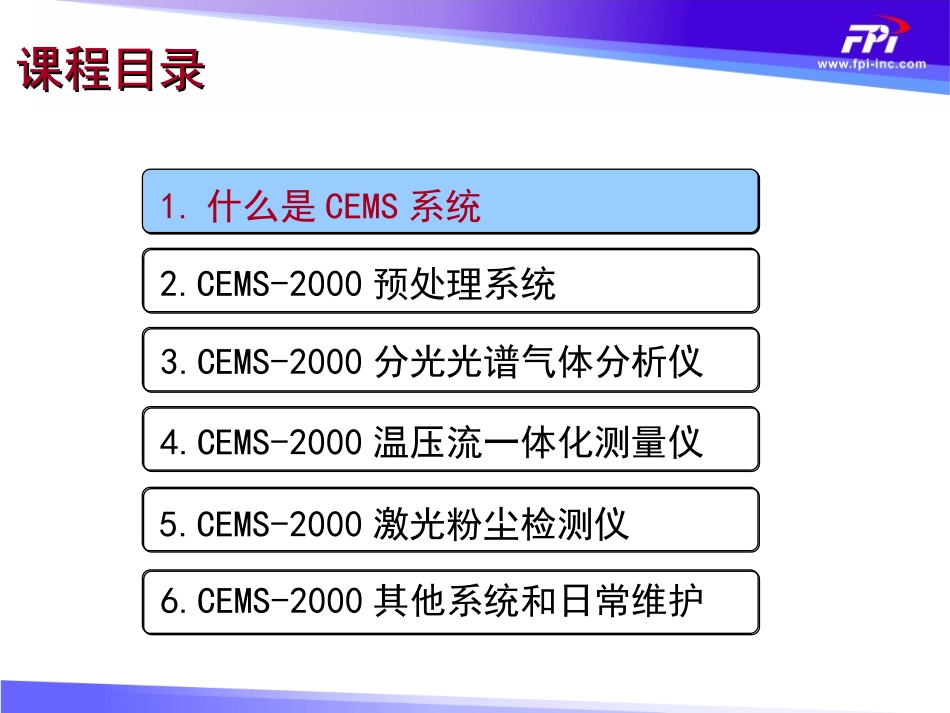

CEMS-2000系统培训（仪表部分）工程技术培训工程技术培训1.什么是CEMS系统课程目录课程目录2.CEMS-2000预处理系统3.CEMS-2000分光光谱气体分析仪5.CEMS-2000激光粉尘检测仪4.CEMS-2000温压流一体化测量仪6.CEMS-2000其他系统和日常维护选型命名表选型命名表产品采样方式测量参量结构形式采样泵测量原理备注CEMS-2000bs采样式热量法SO2、NO、O2机柜式射流泵热湿法1拖1~4，需要分析小屋CEMS-2000bf采样式热量法SO2、NO常温干法CO、CO2、O2机柜式隔膜泵两步法(热湿法+常温干法)1拖1~4，需要分析小屋CEMS-3000i在位式热量法SO2、NO、O2壁挂式射流泵热湿法1拖1，无需分析小屋CEMS-3000t采样式热量法SO2、NO、O2壁挂式射流泵热湿法1拖1，采用户外柜，无需分析小屋LDM-100原位式粉尘--激光透射1拖1，现场安装LGA-4000原位式HCl、NH3、HF--DLAS1拖1，现场安装下面以CEMS-2000详细介绍我们的解决方案所谓热湿法，是指将烟气伴热采样后，直接在高温下进行浓度测量，测量原理包括紫外法、傅里叶红外法等，这是专指测量SO2和NOx的紫外法、测量O2的氧化锆法；CEMS-2000s场景图5CEMS系统构成CEMS-2000主机柜新型采样探头TPF-100温压流一体化LDM-100粉尘仪SC-100集线箱6名词解释CEMS（ContinuousEmissionMonitoringSystem）烟气排放连续监测系统，是指对固定污染源（锅炉、工业窑炉、焚烧炉……）排放的颗粒物和气态污染物浓度和排放率进行连续的、实时的跟踪测定。OMA（OpticalMultichannelAnalyzer）分光光谱气体分析仪，聚光科技研发的技术平台，采用分光技术对紫外波段的光谱进行分析。NDIR（Non-DispersiveInfra-Red）非分散红外技术，多采用滤光技术对光谱进行分析，在CEMS行业采用此种技术的仪表较多。OMA-2000：分光光谱气体分析仪,应用于环保监测领域OMA-3000：过程分光光谱仪，应用于工业过程分析CEMS-2000：采样式烟气连续监测系统CEMS-3000：在位式烟气连续监测系统7CEMS系统构成数据采集与处理系统烟气参数监测子系统流速变送器温度变送器压力变送器湿度变送器烟气参数监测子系统零气和标准气体气态污染物分析仪气态污染物采样器气态污染物监测子系统气体测量室颗粒物监测子系统颗粒物测量仪数据采集与处理环保监控信息平台数据远传单元数据打印数据显示环保监控信息平台数据存储企业内部联网8CEMS标准与认证产品标准HJ/T76-2007《固定污染源排放烟气连续监测系统技术要求及监测方法》HJ/T75-2007《火电厂烟气排放连续监测技术规范》产品认证CMC认证国家环保认证9CEMS标准与认证2006年12月5日鉴定2007年11月5日鉴定10CEMS标准与认证聚光科技CEMS产品：基于热管抽取式测量的CMES-2000型基于在位抽取式测量的CEMS-3000型无需任何冷凝预处理，无水溶损失，无运动部件1.什么是CEMS系统课程目录课程目录5.CEMS-2000激光粉尘检测仪2.CEMS-2000预处理系统3.CEMS-2000分光光谱气体分析仪4.CEMS-2000温压流一体化测量仪6.CEMS-2000其他系统和日常维护预处理机柜的操作区域CEMS预处理基础知识预处理可以分为以下三种完全抽取法•冷凝式•全程伴热式（全加热未除湿完全抽取系统）直接测量法（在位法）稀释抽取法CEMS传统采样技术原理(一)CEMS传统采样技术缺点分析仪表脆弱要求被测气体无尘、无水、常温、常压冷凝除水等预处理系统复杂，可靠性低，维护工作量大制冷压缩机、蠕动泵、采样泵、过滤器等被测气体有水溶性损失，测量精度低680ppmSO2、9.09%水分的模拟湿烟气，SO2损失10%170ppmSO2、34.42%水分的模拟湿烟气，SO2损失60%对于水中溶解度更高的HCl、NH3等气体组分的测量精度更低伴热管线调零标定1标定2高温气体室排空光纤光纤射流泵烟囱采样探头反吹仪表风OMA-2000加热盒(120-2000C可调)聚光科技采样预处理技术-抽取式全程伴热法特点：无任何冷凝预处理设备和排水装置，结构简洁无酸气腐蚀和结晶堵塞问题，可靠性高无被测气体水溶性损失，测量精度高是一款迄今国内外最简洁的采样式烟气连续监测系统！是一款迄今国内外最简洁的采样式烟气连续监测系统！光纤连接技术CEMS-2000对探头或者皮托管流速计进行定期反吹，防止探头堵塞。在系...
