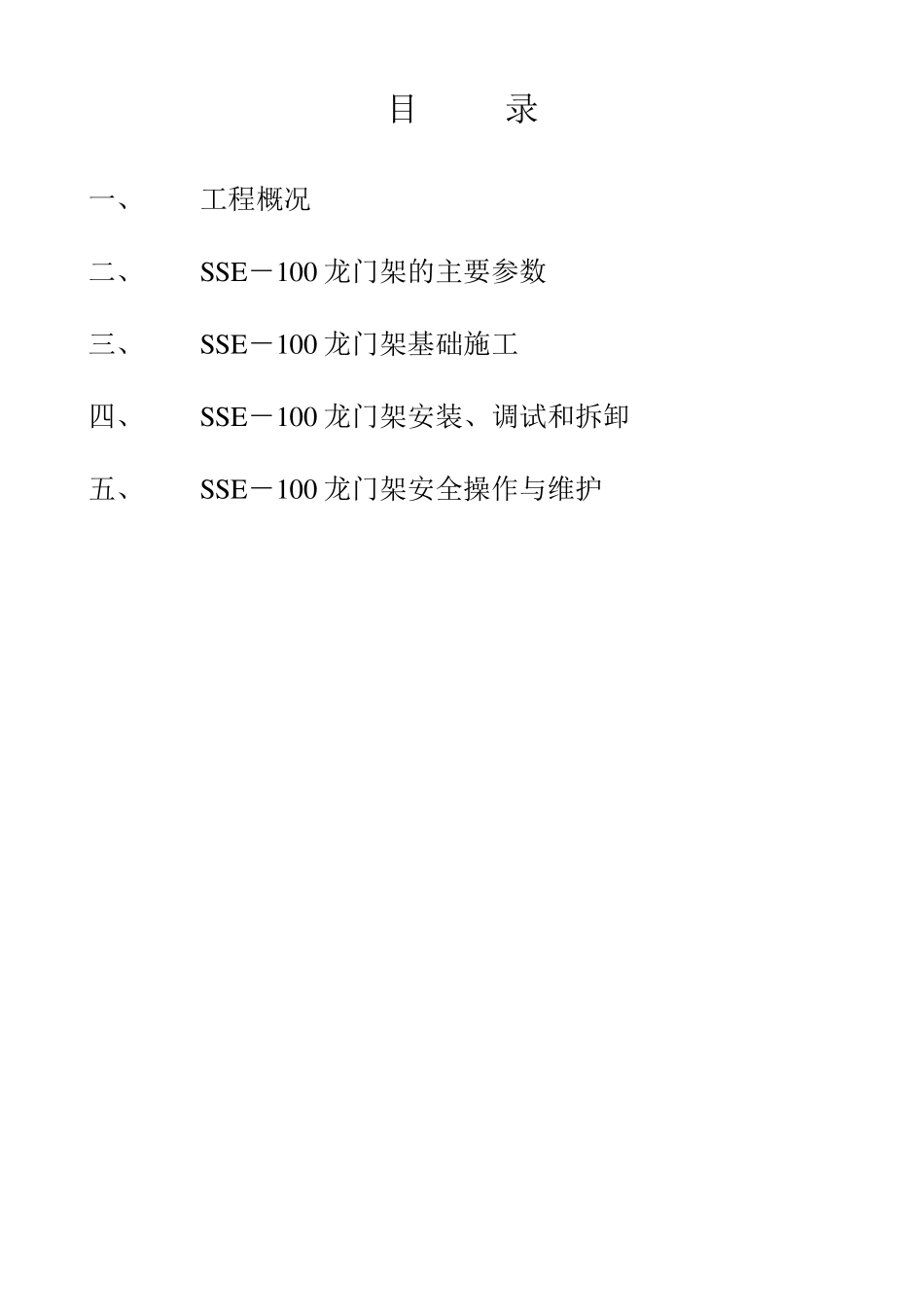

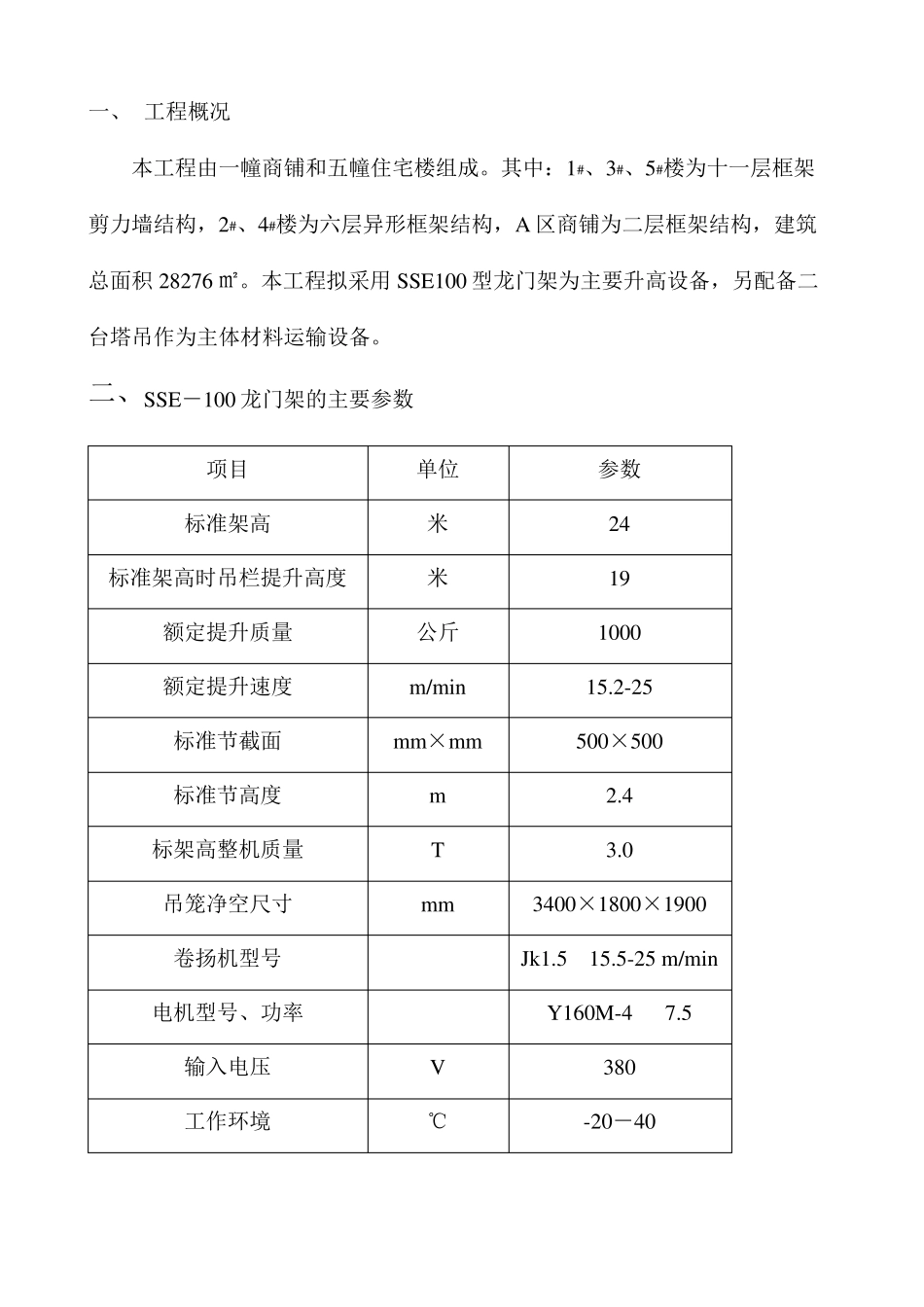

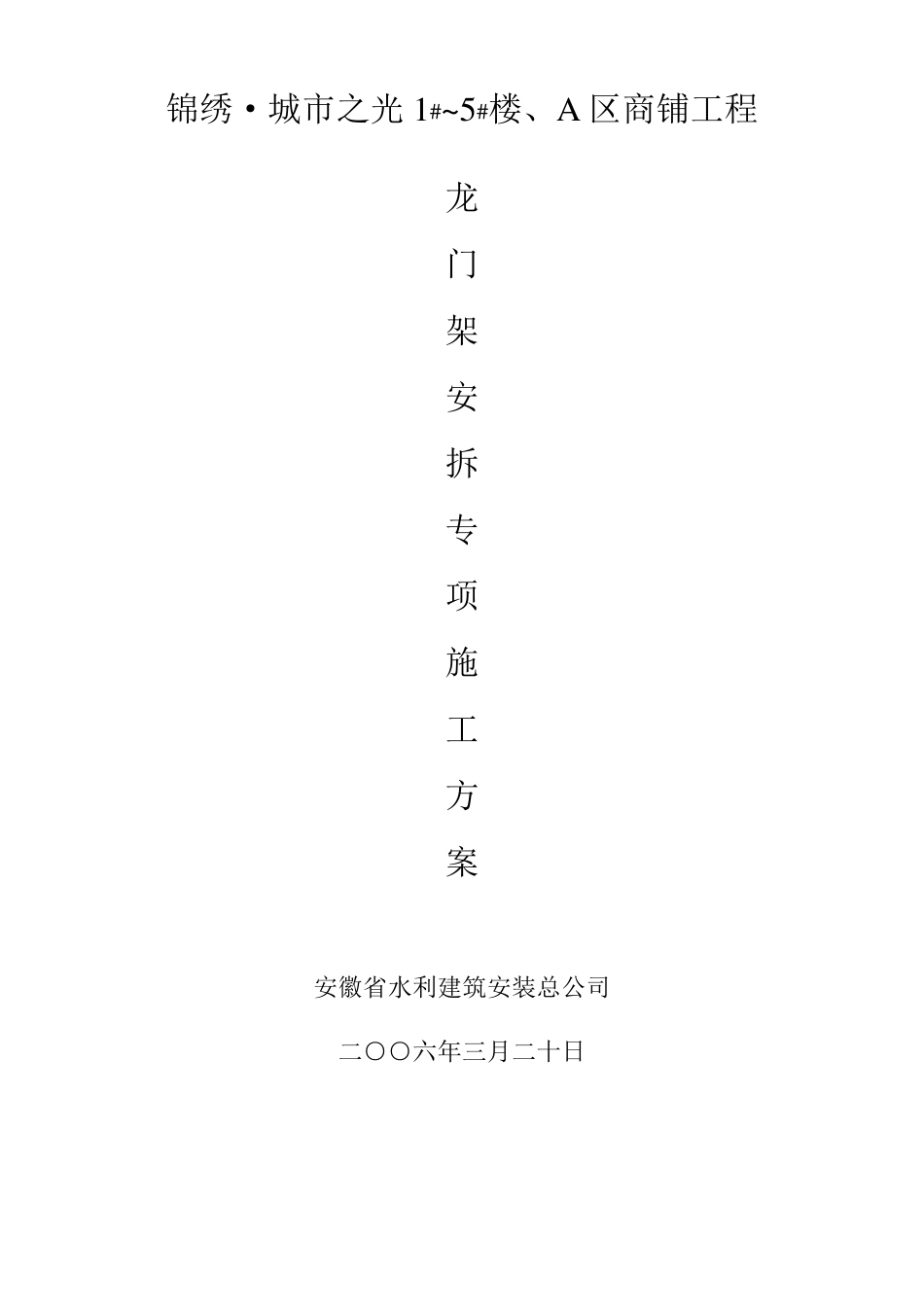

锦绣·城市之光 1#~5#楼、A 区商铺工程 龙 门 架 安 拆 专 项 施 工 方 案 安徽省水利建筑安装总公司 二○○六年三月二十日 目 录 一、 工程概况 二、 SSE－100 龙门架的主要参数 三、 SSE－100 龙门架基础施工 四、 SSE－100 龙门架安装、调试和拆卸 五、 SSE－100 龙门架安全操作与维护 一、 工程概况 本工程由一幢商铺和五幢住宅楼组成。其中：1#、3#、5#楼为十一层框架剪力墙结构，2#、4#楼为六层异形框架结构，A 区商铺为二层框架结构，建筑总面积28276 ㎡。本工程拟采用SSE100 型龙门架为主要升高设备，另配备二台塔吊作为主体材料运输设备。 二、SSE－100 龙门架的主要参数 项目 单位 参数 标准架高 米 24 标准架高时吊栏提升高度 米 19 额定提升质量 公斤 1000 额定提升速度 m/min 15.2-25 标准节截面 mm×mm 500×500 标准节高度 m 2.4 标架高整机质量 T 3.0 吊笼净空尺寸 mm 3400×1800×1900 卷扬机型号 Jk1.5 15.5-25 m/min 电机型号、功率 Y160M-4 7.5 输入电压 V 380 工作环境 ℃ -20－40 三、 SSE－100 型龙门架基础施工 龙门架的基础应有足够的强度以承受机体和货物的全部荷载，本工程龙门架基础采用C20 混凝土浇筑，并应做好混凝土试块，等到试块试压强度的70％后方可紧固地脚螺栓，安装上部结构。 四、 SSE－100 型龙门架安装、调试和拆卸 （一） 安装步骤和基本安全规则 参与本工程SSE－100 型龙门架安装和拆卸工作的人员必须经过有关龙门架方面的技术培训，并且对各部分性能有足够的认识，严格遵守基本安全规则，经考核获取安、拆资格后方可进行。 1、 安装步骤 底盘→上平台→标准节→吊笼→安装卷扬机和钢丝绳→电气→继续升高架体→停车横担→附墙架→楼层门→围栏及门→限位器→试车。 2、 基本安全规则 （1） 在安装（或拆卸）过程中必须统一指挥，专人负责。 （2） 安装拆卸人员在作业前必须接受安全防护教育，戴 好安全帽 ，系 好安全带 ，穿 防滑 鞋 。 （3） 当 风 速 超 过10 米 /秒 或雨 雪 天 气，不 能进行装、拆作业。 （4） 安装前应对各部件 作全面检 查 、分类 。 （5） 在施工作业时 不 得 高空 作业，防范 高空 坠 物。 （二 ） 安装与调试 1、 浇筑基础、安装底盘 （1） 在预先选定的位置用白灰划一条4.5 米直线与基础梁平行，以此线为宽度中心线，挖...
