CREO2.0全新培训教程VIP免费

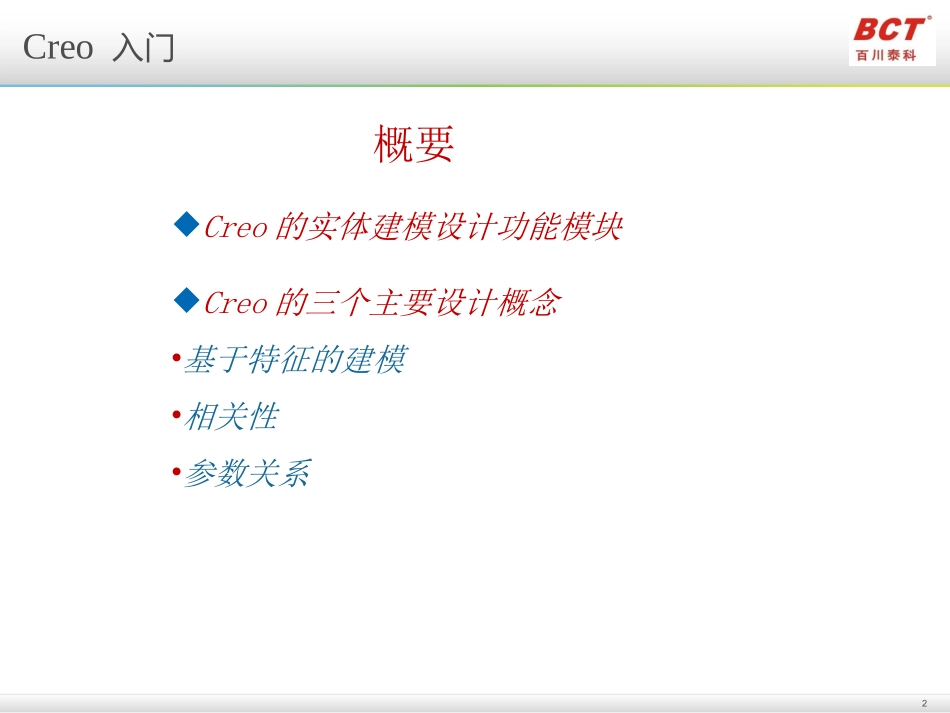

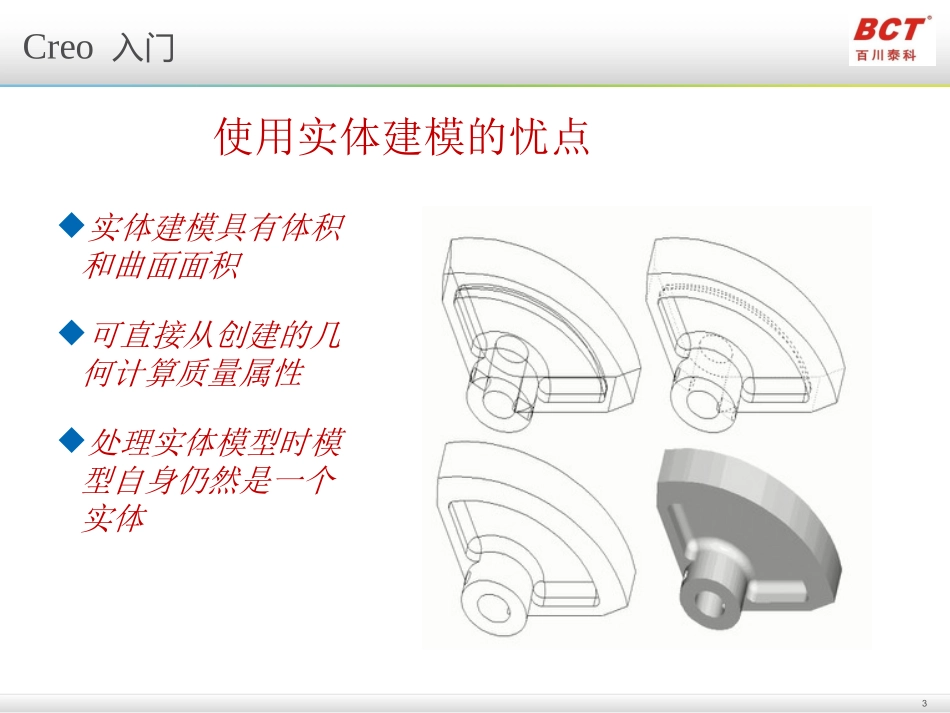

软件技术部张思远Creo基础培训青岛百川泰科软件有限公司2Creo入门概要Creo的实体建模设计功能模块Creo的三个主要设计概念•基于特征的建模•相关性•参数关系3Creo入门实体建模具有体积和曲面面积可直接从创建的几何计算质量属性处理实体模型时模型自身仍然是一个实体使用实体建模的忧点4Creo入门设计基于特征的建模每次增加一个单独的特征来逐步建立模型•在构建模型时，要选择构建块及其创建顺序尽量使用简单的特征5Creo入门使用相关性允许在设计周期中做任何处改变模型所有相关文档同步更新6Creo入门使用参数特征设计修改尺寸可改变模型几何指定的特征可彼此相关联对某些特征的修改会引起其他特征的改变可在特征间建立父/子关系7Creo界面功能区操控版导航器浏览器状态栏快速搜索学习中心图形窗口消息日志图形工具栏快速访问工具概述功能区图形工具栏图形窗口消息日志浏览器导航器快速访问工具快速搜索学习中心8Creo界面功能区文件：文件处理命令模型：对象处理和操作命令分析：模型、曲面、曲线、远动以及灵敏度和优化命令注释：模型的3D标注命令渲染：多模型处理，渲染命令工具：工作环境定制命令视图：模型显示命令柔性建模：对非参模型的强力修改工具应用程序：启动其他Creo模块的命令9Creo界面系统工具栏10Creo界面特征工具栏提供常用的特征命令，部分命令的作用。11Creo界面导航器导航器是集成了从多的功能于一体，包括模型树、层、文件夹导航器、收藏夹、链接等；模型树：显示模型的特征信息，可以通过设置菜单对模型树项目和栏目进行设置12Creo界面导航器导航器将层加入其中，可以方便的通过显示菜单切入到层的环境。层：对产品设计中的各种数据进行分类管理，可以大大提高设计效率。13Creo界面导航器文件夹导航器：可以通过导航器实现类似windows中的资源管理器功能，对系统内的文件进行浏览，对Pro/E的文件还可以进行预览和打开的操作。14Creo界面导航器收藏夹：由于野火版本中集成了系统中的浏览器，所以可以使用收藏夹的功能将在浏览中看到的精彩网站进行收藏，它的功能和IE浏览器中的的收藏功能类似。除此之外，还可以将常用的文件夹添加到收藏夹中以便将来方便的进行切换。15Creo界面导航器连接：连接中内置了PTC公司的技术支持网站，可以直接进入PTC的网站寻求技术支持。TIPS：可以使用空格键对导航器和浏览器进行快速的开关。16Creo界面操控板操控板：创建或编辑特征定义时，操控板会显示出来。操控板为执行特征的创建或编辑等任务提供控制、输入、状态和指导。消息日志：根据不同的工作进程，会有不同的提示。可以方便的通过提示的消息了解目前应该进行的操作，对于新用户来说常看消息日志是良好的工作习惯。17Creo界面图形窗口图形窗口：是Creo的模型显示工作区域，可以在其中创建和修改模型，例如，零件、装配与草绘，采用新的背景色，降低眼睛疲劳。18Creo界面检索模型检索模型所有版本19Creo界面工作模型.prt—零件文件，允许创建包含多个特征的3-D模型.asm—组建文件，包含如何将3-D零件和组件装配在一起的信息.drw—绘图文件，包含完全标注尺寸的零件或组件的2-D绘图.sec—草绘文件，包含在草绘器模式下可以导入的2-D不相关草绘20Creo元素选取概述元素选取—在Creo中，为了方便直接建模特征的创建，新增加了“选取工具”，在不同的环境下，使用选取工具可以方便的选择需要的元素，例如某个特征或这边。21Creo元素选取22Creo元素选取23Creo元素选取24Creo元素选取25Creo元素选取26Creo元素选取27Creo元素选取28Creo元素选取29Creo元素选取查询选取模式查询选取模式•查询选取模式可以在Pro/E多数环境中使用，查询选取模式可以对直接选取不容易选择的元素进行选取。•使用鼠标右键进行查询选取，当被选择的元素加亮时使用左键进行选择即可选中此元素30Creo直接特征概述直接特征—直接选取特征创建的位置，在选择命令创建爱你特征（当然也可以先选择命令在选择需要创建特征的位置）。选取特征创建的位置—零件上表面选择孔特征命令，直接创建特征31Creo直接特征概述直接...
