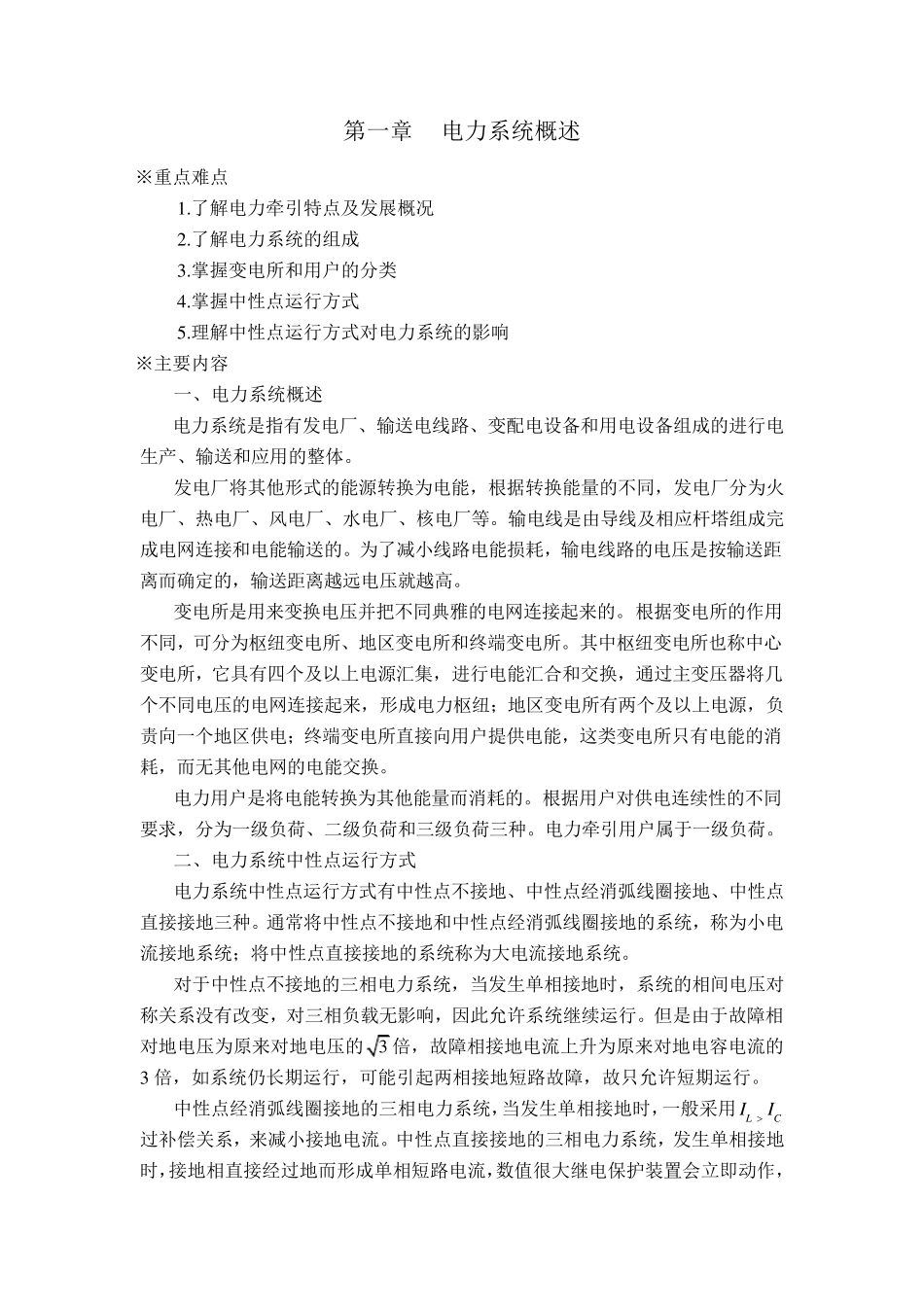

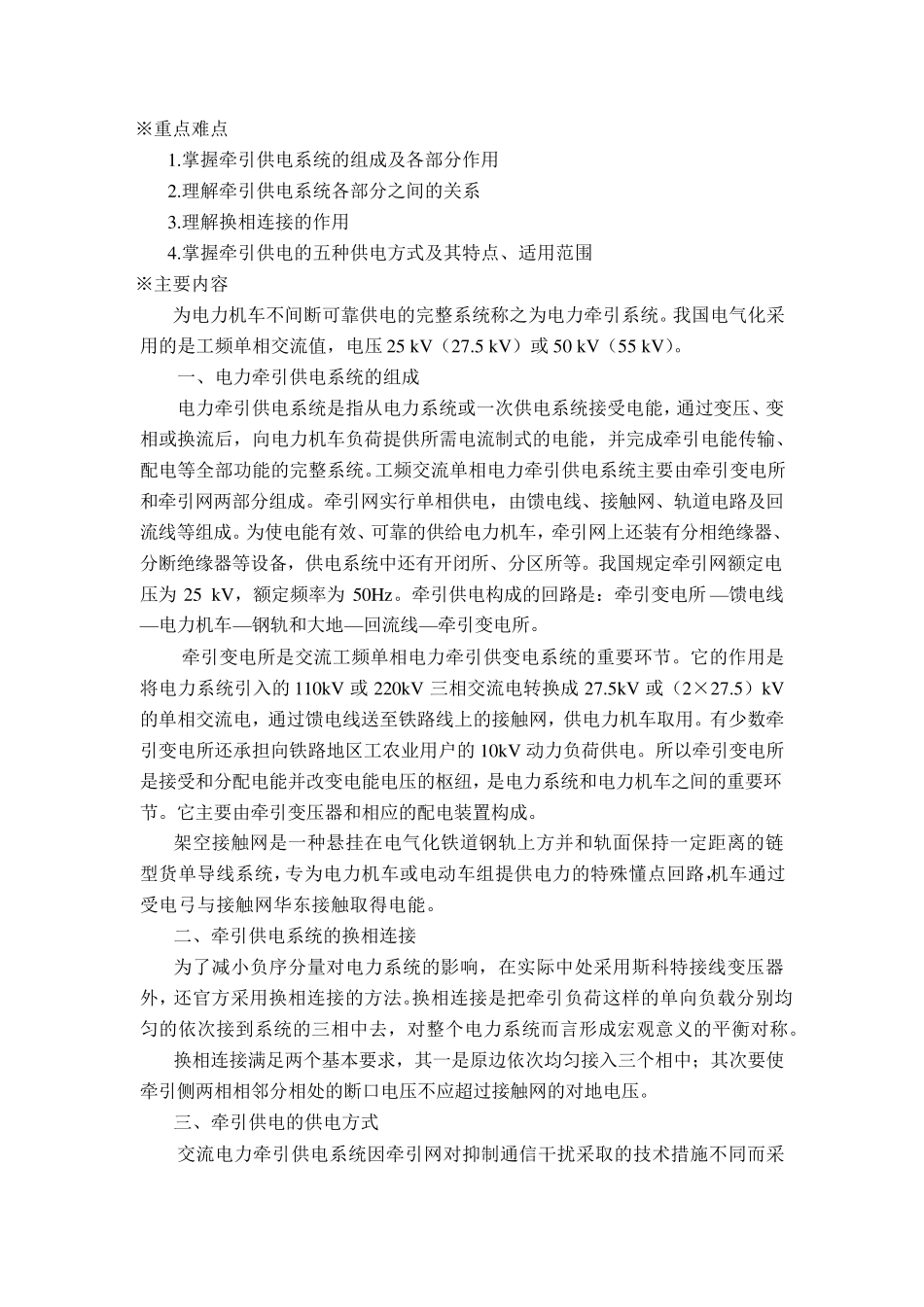

第一章 电力系统概述 ※重点难点 1 .了解电力牵引特点及发展概况 2 .了解电力系统的组成 3 .掌握变电所和用户的分类 4 .掌握中性点运行方式 5 .理解中性点运行方式对电力系统的影响 ※主要内容 一、电力系统概述 电力系统是指有发电厂、输送电线路、变配电设备和用电设备组成的进行电 生产、输送和应用的整体。 发电厂将其他形式的能源转换为电能，根据转换能量的不同，发电厂分为火电厂、热电厂、风电厂、水电厂、核电厂等。输电线是由导线及相应杆塔组成完成电网连接和电能输送的。为了减小线路电能损耗，输电线路的电压是按输送距离而确定的，输送距离越远电压就越高。 变电所是用来变换电压并把不同典雅的电网连接起来的。根据变电所的作用不同，可分为枢纽变电所、地区变电所和终端变电所。其中枢纽变电所也称中心变电所，它具有四个及以上电源汇集，进行电能汇合和交换，通过主变压器将几个不同电压的电网连接起来，形成电力枢纽；地区变电所有两个及以上电源，负责向一个地区供电；终端变电所直接向用户提供电能，这类变电所只有电能的消耗，而无其他电网的电能交换。 电力用户是将电能转换为其他能量而消耗的。根据用户对供电连续性的不同要求，分为一级负荷、二级负荷和三 级负荷三 种 。电力牵引用户属 于 一级负荷。 二、电力系统中性点运行方式 电力系统中性点运行方式有中性点不接地、中性点经 消弧 线圈 接地、中性点直接接地三 种 。通常 将中性点不接地和中性点经 消弧 线圈 接地的系统，称为小电流 接地系统；将中性点直接接地的系统称为大 电流 接地系统。 对于 中性点不接地的三 相电力系统，当 发生单 相接地时 ，系统的相间 电压对称关 系没 有改 变，对三 相负载 无影响，因 此 允 许 系统继 续运行。但 是由于 故 障 相对地电压为原 来对地电压的3 倍 ，故 障 相接地电流 上升 为原 来对地电容电流 的3 倍 ，如 系统仍 长 期 运行，可能引起两相接地短 路故 障 ，故 只允 许 短 期 运行。 中性点经 消弧 线圈 接地的三 相电力系统，当 发生单 相接地时 ，一般 采 用LCII过补 偿 关 系，来减小接地电流 。中性点直接接地的三 相电力系统，发生单 相接地时 ，接地相直接经 过地而形成单 相短 路电流 ，数 值 很 大 继 电保 护 装 置 会 立 即 动 作，由断路器切断故障线路。因中性点电位被接地体钳...
