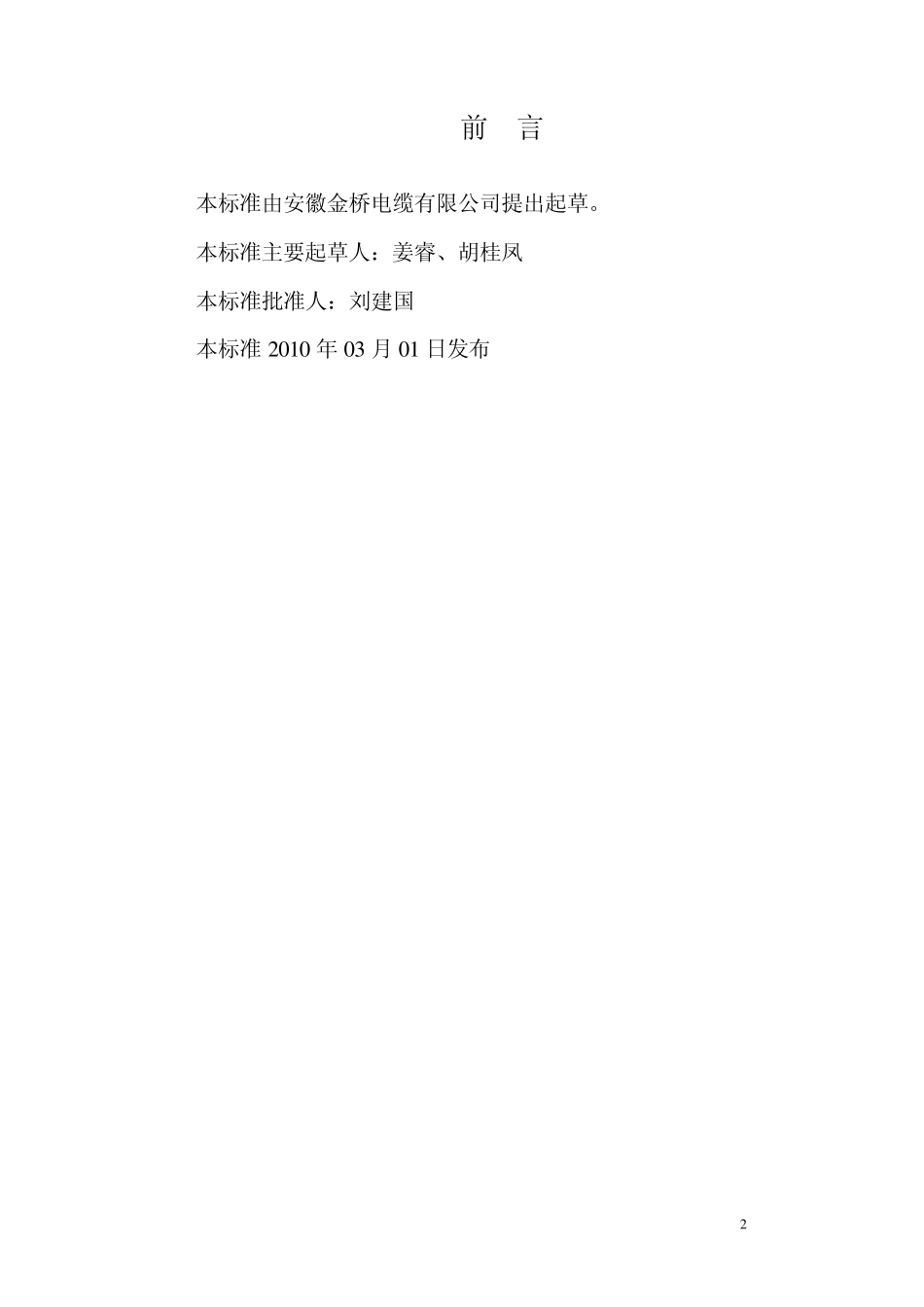

1 Q/JQ 安徽金桥电缆有限公司企业标准 Q /JQ 09-2010 特种硅橡胶扁电缆 2 0 1 0 -0 2 -1 9 发布 2010-03-01实施 安徽金桥电缆有限公司 发布 2 前 言 本标准由安徽金桥电缆有限公司提出起草。 本标准主要起草人：姜睿、胡桂凤 本标准批准人：刘建国 本标准2 0 1 0 年 0 3 月 0 1 日发布 3 特种硅橡胶扁电缆 1范围 本标准规定了额定电压0.6/1KV 及以下高温场合下家用电器、电动工具和各种移动式电器设备的特种硅橡胶绝缘扁电缆的产品分类、技术要求、试验方法、检验规则、标志、包装、运输及贮存。 2 规范性引用文件 下列文件中的条款通过本标准的引用而成为本标准的条款。凡是注日期的引用文件，其随后所有的修改单（不包括勘误的内容）或修订版均不适用于本标准，然而，鼓励根据本标准达成协议的各方研究是否可使用这些文件的最新版本。凡是不注日期的引用文件，其最新版本适用于本标准。 GB/T 3956-2008 电缆的导体 GB/T 4910-2009 镀锡圆铜线 GB/T 3048.1～ 16-2007 电线电缆电性能试验方法 GB/T 3953-2009 电工圆铜线 GB/T 2951-2008 电缆绝缘和护套材料通用试验方法 GB/T 4909.1～ 12-2009 裸电线试验方法 GB/T 8170-2008 数值修约规则 GB/T 7954.1～ 11-1987 电线电缆橡皮绝缘和橡皮护套 GB/T 2952.1～ 3-2008 电缆外护层 GB/T 18380.1～ 2-2008 电缆在火焰条件下的燃烧实验 GB/T 12706.1～ 4-2008 额定电压1KV(Um=1.2KV)到35KV(Um=40.5KV)挤包绝缘电力电缆 GB 5013.1～ 5-2008 额定电压450/750V 及以下橡皮绝缘电缆 GB 6995.1～ 5-2008 电线电缆识别标志 GB 9330.1～ 2-2008 塑料绝缘控制电缆 JB/T 8137.1～ 4-1999 电线电缆交货盘 3 产品命名和代号 3.1 代号 控制电缆 K 移动用 Y 硅橡胶绝缘 G 中型移动 GZ 重型移动 GC 扁电缆 B 铜丝编织屏蔽 P 3.2 表示方法 3.2.1 产品用型号、规格（额定电压、芯数、标称截面）及标准号表示： 3.2.2 举例 A 特种硅橡胶中型移动控制扁电缆 额定电压450/750V， 7 芯，标称截面1.5mm2，表示为： KYGZB-450/750V 7× 1.5 Q/JQ09-2010 4 B 特种硅橡胶重型移动电力扁电缆 额定电压0.6/1KV， 3 芯，标称截面25mm2，表示为： YGCB-0.6/1KV 3× 25 Q/JQ09-2010 4 特性 4.1 额定电压U0/U 为 450/750V， 0.6/1KV。 4.2 电缆导体长期允许工作温度不超过24...
