特种设备焊接工艺评定标准VIP专享

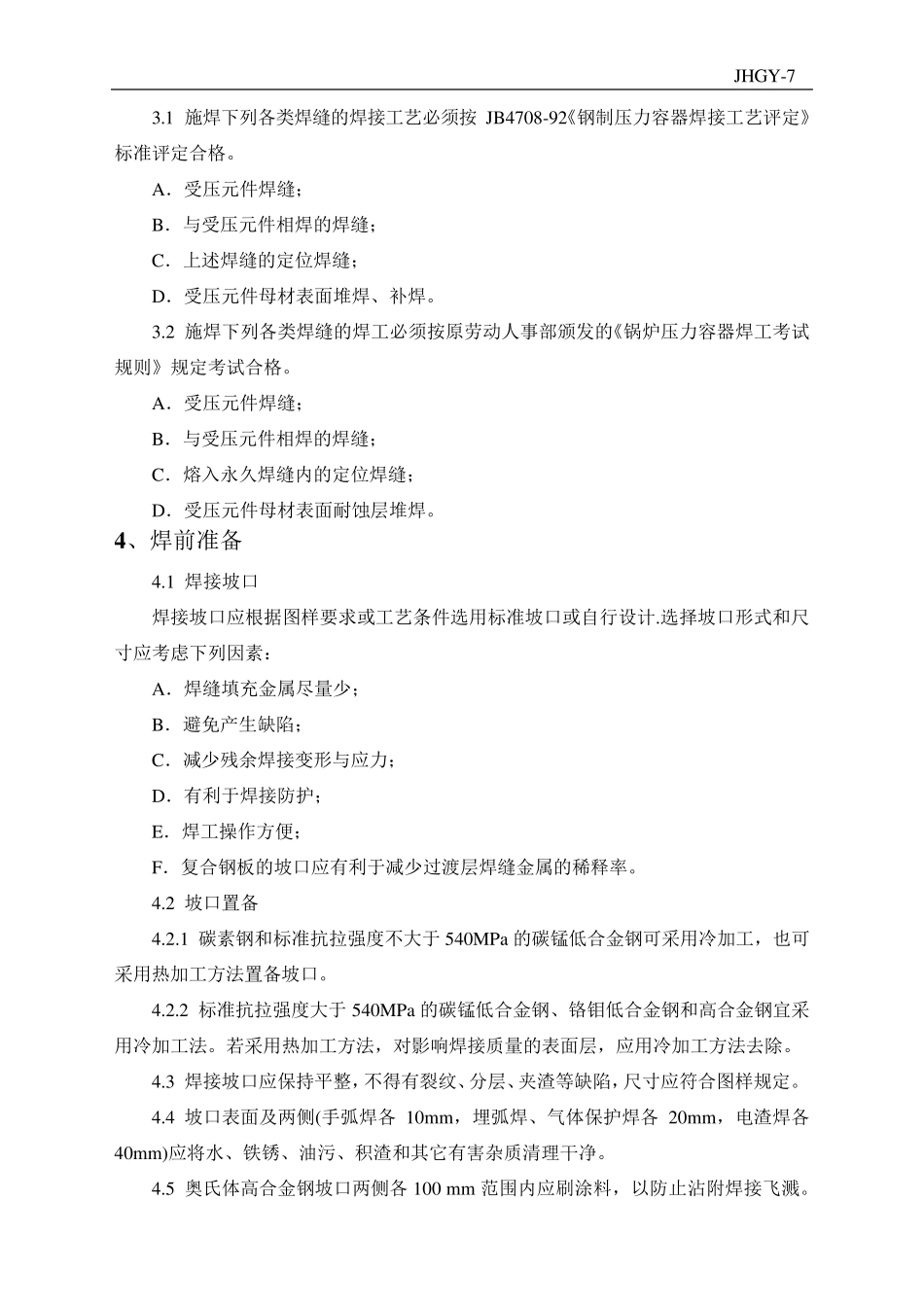

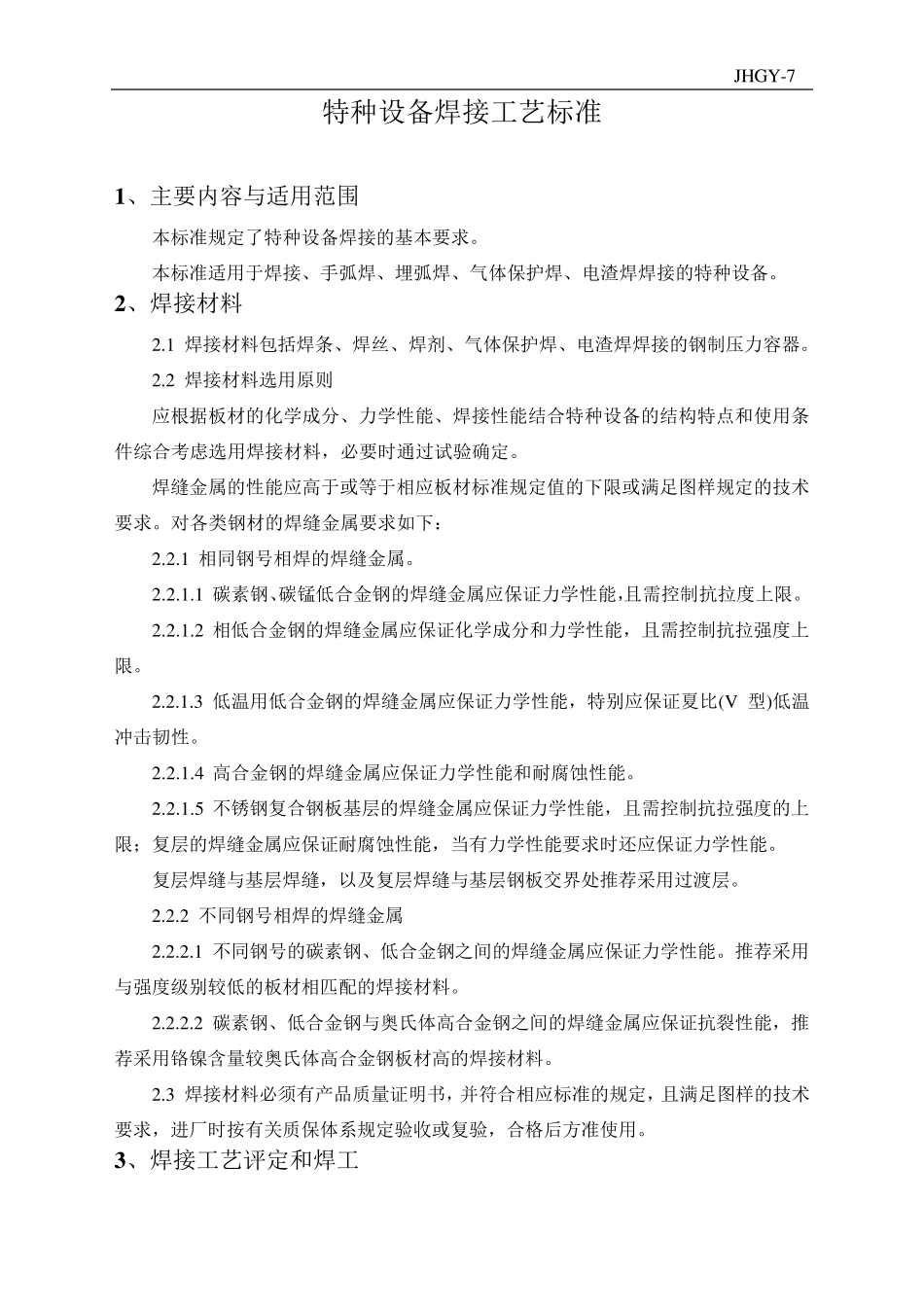

JHGY -7 河南江河起重机有限公司 特 种 设 备 焊 接 工 艺 评 定 标 准 编制： 日期： 审核： 日期： 批准： 日期： 河南江河起重机有限公司 JHGY -7 特种设备焊接工艺标准 1 、主要内容与适用范围 本标准规定了特种设备焊接的基本要求。 本标准适用于焊接、手弧焊、埋弧焊、气体保护焊、电渣焊焊接的特种设备。 2 、焊接材料 2.1 焊接材料包括焊条、焊丝、焊剂、气体保护焊、电渣焊焊接的钢制压力容器。 2.2 焊接材料选用原则 应根据板材的化学成分、力学性能、焊接性能结合特种设备的结构特点和使用条件综合考虑选用焊接材料，必要时通过试验确定。 焊缝金属的性能应高于或等于相应板材标准规定值的下限或满足图样规定的技术要求。对各类钢材的焊缝金属要求如下： 2.2.1 相同钢号相焊的焊缝金属。 2.2.1.1 碳素钢、碳锰低合金钢的焊缝金属应保证力学性能，且需控制抗拉度上限。 2.2.1.2 相低合金钢的焊缝金属应保证化学成分和力学性能，且需控制抗拉强度上限。 2.2.1.3 低温用低合金钢的焊缝金属应保证力学性能，特别应保证夏比(V型)低温冲击韧性。 2.2.1.4 高合金钢的焊缝金属应保证力学性能和耐腐蚀性能。 2.2.1.5 不锈钢复合钢板基层的焊缝金属应保证力学性能，且需控制抗拉强度的上限；复层的焊缝金属应保证耐腐蚀性能，当有力学性能要求时还应保证力学性能。 复层焊缝与基层焊缝，以及复层焊缝与基层钢板交界处推荐采用过渡层。 2.2.2 不同钢号相焊的焊缝金属 2.2.2.1 不同钢号的碳素钢、低合金钢之间的焊缝金属应保证力学性能。推荐采用与强度级别较低的板材相匹配的焊接材料。 2.2.2.2 碳素钢、低合金钢与奥氏体高合金钢之间的焊缝金属应保证抗裂性能，推荐采用铬镍含量较奥氏体高合金钢板材高的焊接材料。 2.3 焊接材料必须有产品 质 量证明 书 ，并 符 合相应标准的规定，且满足图样的技术要求，进 厂 时按 有关 质 保体系 规定验收 或复验，合格 后 方 准使用。 3 、焊接工艺评 定和焊工 JHGY-7 3.1 施焊下列各类焊缝的焊接工艺必须按JB4708-92《钢制压力容器焊接工艺评定》标准评定合格。 A．受压元件焊缝； B．与受压元件相焊的焊缝； C．上述焊缝的定位焊缝； D．受压元件母材表面堆焊、补焊。 3.2 施焊下列各类焊缝的焊工必须按原劳动人事部颁发的《锅炉压力容器焊工考试规则》规定考试合格。 A．受压元件焊缝； B．与受压元件相焊的焊缝...
