牺牲阳极计算

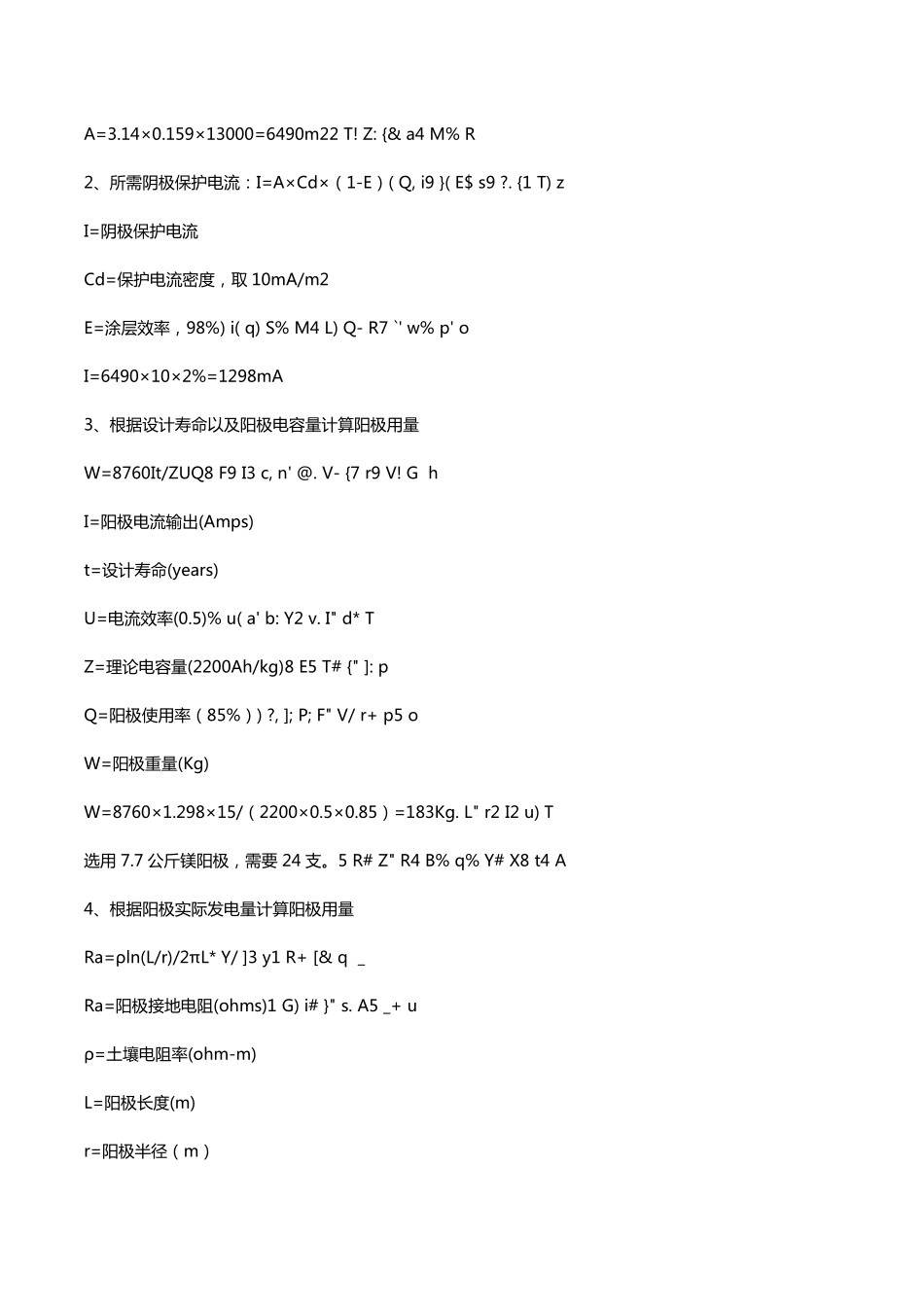

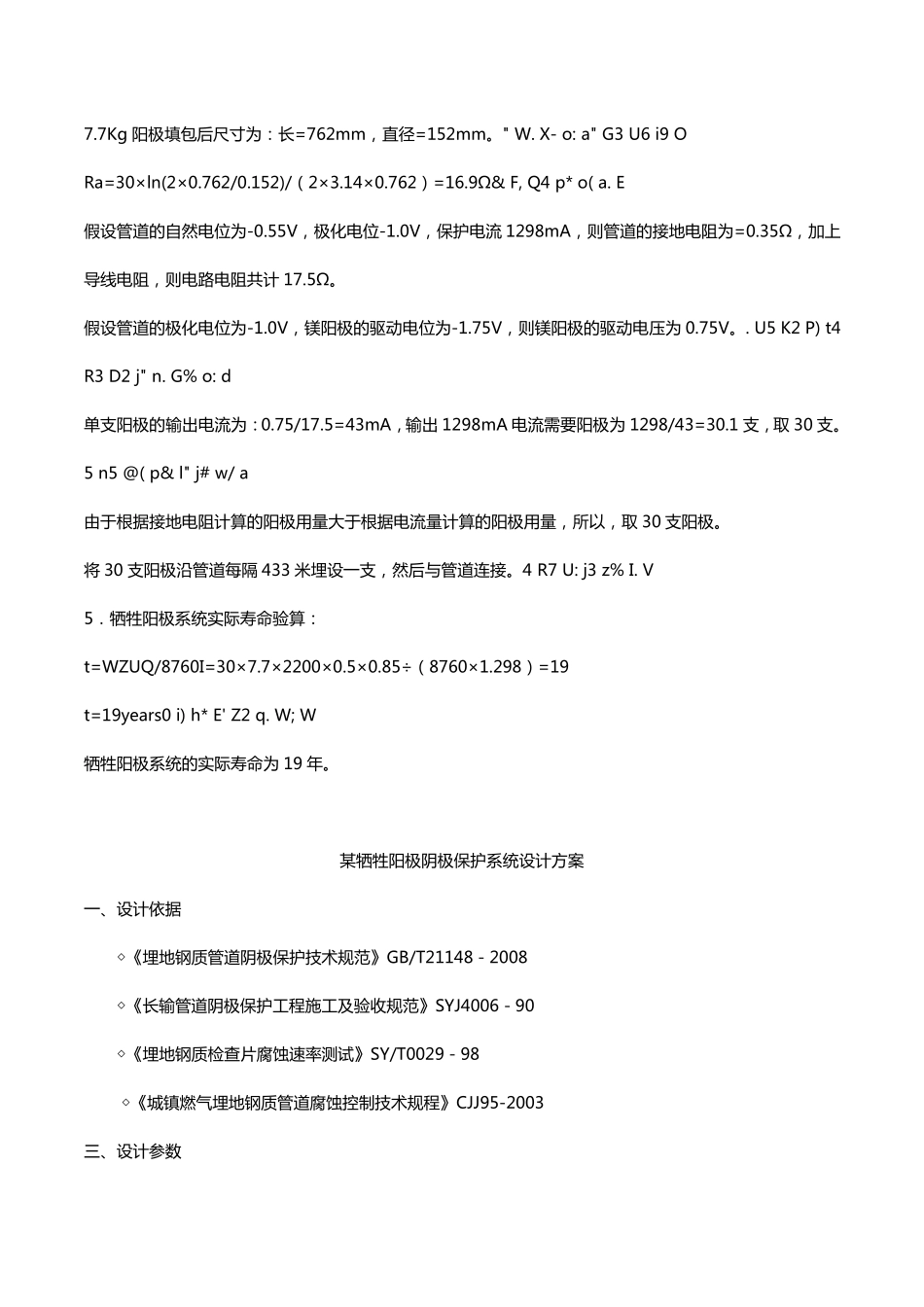

一 、阳 极 接 地 电 阻Ra=ρln(L/r)/2πL" J' K' l4 W' l* V/ aRa=阳 极 接 地 电 阻 (ohms)& g. T) S# L: K/ S, Jρ=土 壤 电 阻 率 (ohm-m)* D/ D" a7 _4 x1 o HL=阳 极 长 度 (m)r=阳 极 半 径 （ m）需 要 指 出 的 是 ， 由 于 填 料 电 阻 率 很 低 ， 阳 极 的 长 度 和 半 径 是 根 据 填 料 袋 尺 寸 来 确 定 。 : t3 j(S0 a7 K4 R3 b+ }二 、阳 极 驱 动 电 位 , h( V$ H$ w0 t& U$ ^; x假 设 被 保 护 结 构 的 极 化 电 位 为 -1.0V， 则 驱 动 电 压ΔV=V+1.0。 ; @) @2 s4 I. P/ M' eV=阳 极 电 位 ： 高 电 位 镁 阳 极 -1.75V， 低 电 位 镁 阳 极 -1.55V， 锌 阳 极 电 位 -1.10V。三 、阳 极 发 电 量 计 算阳 极 实 际 发 电 量 I=ΔV/Ra1 h3a* `' O m四 、应 用 举 例 ：某 埋 地 管 道 ， 长 度 为 13 公 里 ， 直 径 159 毫 米 ， 环 氧 粉 末 防 腐 层 ， 处 于 土 壤 电 阻 率 30 欧 姆 .米 环 境 中 ， 牺 牲阳 极 设 计 寿 命 15 年 。 计 算 阳 极 的 用 量 。 & U4 b, E; X/ L& B' _) l% f# a. l: Y4 ^由 于 土 壤 电 阻 率 较 高 ， 设 计 采 用 高 电 位 镁 阳 极 阴 极 保 护 系 统 。 ( X6 E$ h% c' B2 F' O- g1、被 保 护 面 积 ： A=π× D× LD=管 道 直 径 ， 159mmL=管 道 长 度 ， 13x103mA=3.14×0.159×13000=6490m22 T! Z: {& a4 M% R2、所 需 阴 极 保 护 电 流 ： I=A×Cd×（ 1-E） ( Q, i9 }( E$ s9 ?. {1 T) zI=阴 极 保 护 电 流Cd=保 护 电 流 密 度 ， 取 10mA/m2E=涂 层 效 率 ， 98%) i( q) S% M4 L) Q- R7 `' w% p' oI=6490×10×2%=1298mA3、根 据 设 计 寿 命 以 及 阳 极 电 容 量 计 算 阳 极 用 量W=8760It/ZUQ8 F9 I3 c, n' @. V- {7 r9 V! G hI=阳 极 电 流 输 出 (Amps)t=设 计 寿 命 (years)U=电 流 效 率 (0.5)% u( a' b: Y2 v. I" d* TZ=理 论 电 容 量 (2200Ah/kg)8 E5 T# {" ]: pQ=阳 极 使 用 率 （ 85%） ) ?, ]...
