5109工作面瓦斯抽采设计.VIP专享

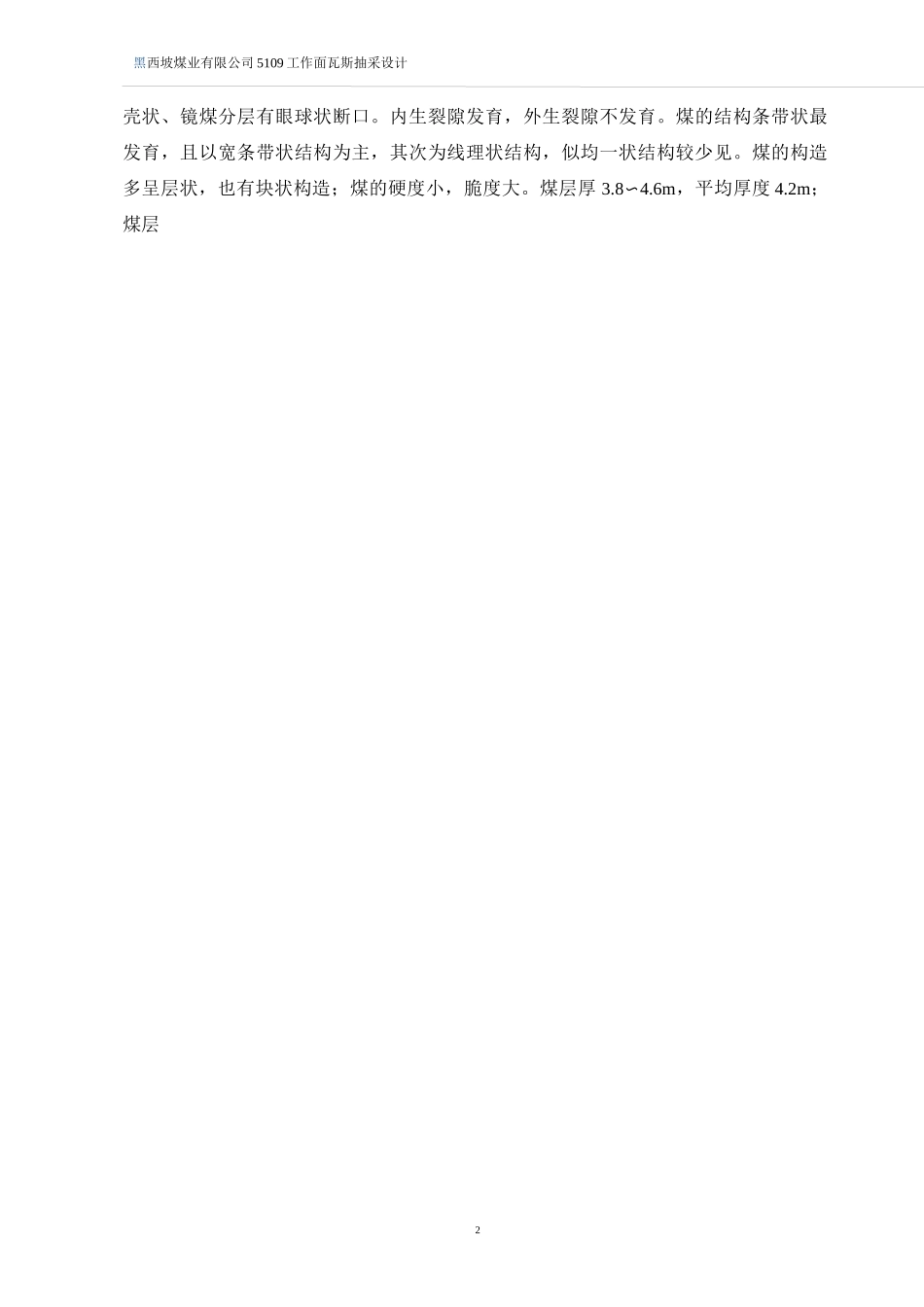

第一章工作面概况 1第二章瓦斯涌出量预测 4第三章瓦斯抽采方法 7第一节工作面瓦斯抽采方法的确定 7第二节 5109 工作面瓦斯抽采量的预计 12第三节抽采瓦斯效果评价 15第四节抽采钻孔布置、施工设备及施工量 17第五节工作面抽采瓦斯管路管径选择 18第六节管路布置及敷设 19第七节抽采附属装置及设施 20黑西坡煤业有限公司 5109 工作面瓦斯抽采设计1黑西坡煤业有限公司 5109 工作面瓦斯抽采设计2壳状、镜煤分层有眼球状断口。内生裂隙发育，外生裂隙不发育。煤的结构条带状最发育，且以宽条带状结构为主，其次为线理状结构，似均一状结构较少见。煤的构造多呈层状，也有块状构造；煤的硬度小，脆度大。煤层厚 3.8〜4.6m，平均厚度 4.2m；煤层@一西坡煤业有限公司 5109 工作面瓦斯抽采设计3黑西坡煤业有限公司 5109 工作面瓦斯抽采设计4表 1-1 近年矿井瓦斯等级鉴定结果第二章瓦斯涌出量预测一、预测方法及条件预测方法采用分源预测法预测 AQ1018--2006）。预测条件：5109 工作面：工作面长度 154m、有效推进长度 1524m、产量为 6045t/d。煤层瓦斯含量：根据 2014 年 5 月至 2016 年 5 月沈阳研究院编制的《山西东辉集团西坡煤业有限公司矿井瓦斯涌出量预测报告（2.10Mt/a）以及 5101、5111 顺槽掘进期间瓦斯数据分析，5109 工作面所在区域最大瓦斯含量为 6.81m3/t。残存量：5（4+5）号煤层水分平均值为 0.81%、灰分平均值为 19.21%、挥发分平均值为 15.32%，根据 AQ1018-2006 表 C.1，5（4+5）号煤层纯煤的残存瓦斯含量分别取3.45m3（t.r）-1，换算成原煤瓦斯残存量：5（4+5）号煤 W 为 2.76m3/t。c表 2-1 纯煤的残存瓦斯含量取值（引用 AQ1018-2006 矿井瓦斯涌出量预测方法，表 C.1）开采层瓦斯涌出量按下式计算：q=K•K•K•—-W)(2-2)1123M0C式中：q1-开采煤层相对瓦斯涌出量，m3/t；0—围岩瓦斯涌出系数；K1值选取范围为 1.1—1.3；全部陷落法管理顶板，碳质组分较多的围岩，牟取 1.3；局部充填法管理顶板 0 取 1.2；全部充填法管理顶板 0 取 1.1;砂质泥岩等致密性围岩 K1取值可偏小；西坡煤业顶板管理采用的是全部陷落法，因此，K1=1.3；K2—工作面丢煤瓦斯涌出系数，其值为工作面回采率的倒数即 K2=1/r|(耳为工作面回采率，耳取 0.93)，取 K2=1/0.93=1.08；K3—采区内准备巷道预排瓦斯对工作面煤体瓦斯涌出影响系数，k3=(L-2h)/L,L—工作面长度，m，h—巷道瓦斯预排等值宽...
