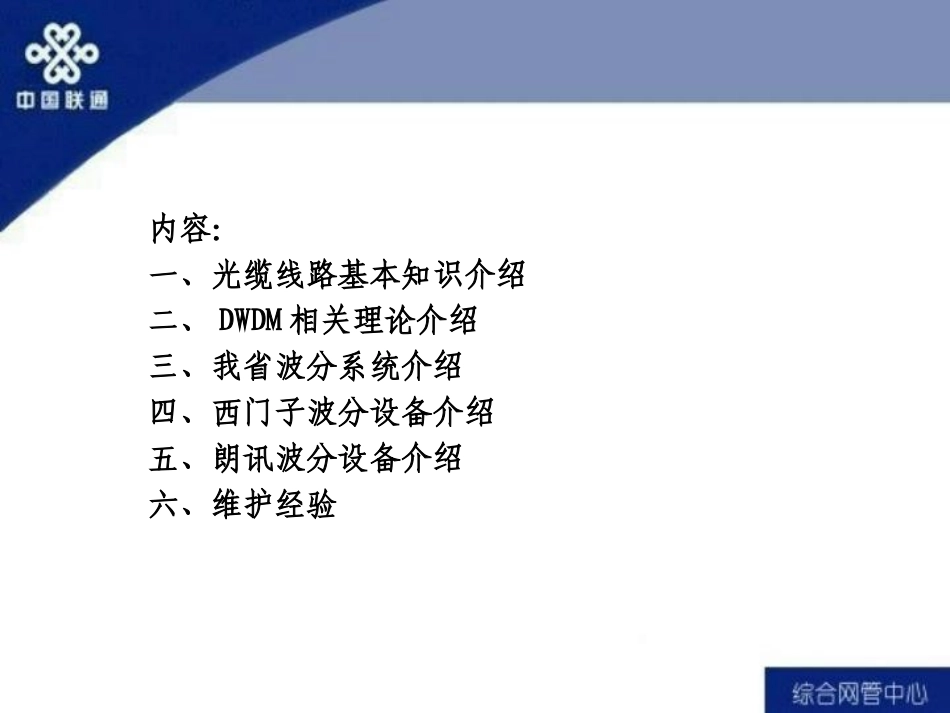

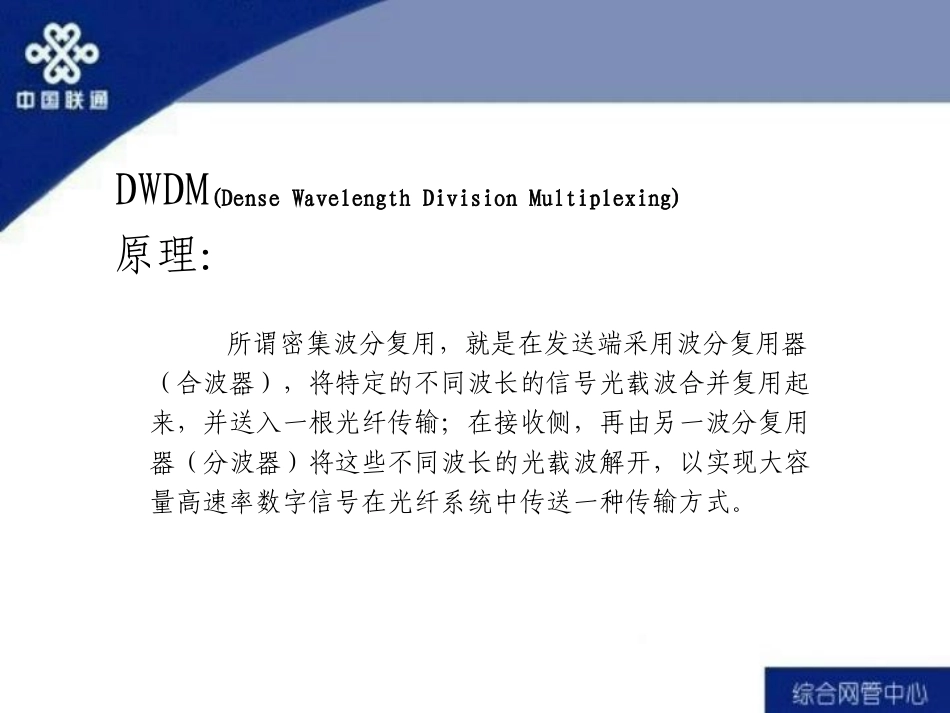

DWDM系统维护知识介绍内容：一、光缆线路基本知识介绍二、DWDM相关理论介绍三、我省波分系统介绍四、西门子波分设备介绍五、朗讯波分设备介绍六、维护经验DWDM(DenseWavelengthDivisionMultiplexing)原理：所谓密集波分复用，就是在发送端采用波分复用器（合波器），将特定的不同波长的信号光载波合并复用起来，并送入一根光纤传输；在接收侧，再由另一波分复用器（分波器）将这些不同波长的光载波解开，以实现大容量高速率数字信号在光纤系统中传送一种传输方式。一、光缆线路基本知识：根据ITU-T在2000年10月的建议标准，单模光纤被分为以下四种，G.652，G.653，G.654，G.655。其中较常用的为G.652，G.653，G.655三种。（一）、G.652光纤：即常规光纤（SMF），又称非色散位移单模光纤，有以下性能特点：1、在1310nm波长处的色散为零；2、在1550nm波长处的衰减系数最小，约为0.22dB/km，但在在1550nm附近的色散系数较大，为17ps/(nm.km)；3、最佳工作波长为1310nm。G.652光纤适合低速率SDH系统传输，但不适合波分系统传输，要使用G.652光纤传送波分信号，必须使用色散补偿器（二）、G.653光纤：即常规光纤（DMF），又称色散位移单模光纤，应用范围较小，有以下性能特点：1、在1550nm波长处的色散趋于零；2、最适合开通高速率TDM信号系统，如10G、40G；3、不适合开通DWDM系统，在1550nm波长处易产生四波混频效应（FWM）,形成严重的信号干扰，导致传输距离很短。（三）、G.655光纤：又称非零色散位移单模光纤（NZDSF），有以下性能特点：1、在在1550nm波长处的色散合理，不易产生四波混频效应，约1—6ps/(nm.km)；2、在1550nm波长处的衰减系数较小，约为0.25dB/km；3、能同时较好地满足高速TDM信号与DWDM两种方向的发展。我省干线系统现在使用的光纤主要是G.655和G.652两种。二、影响DWDM设备运行的主要因素1、光纤损耗：光纤的损耗直接影响系统的信噪比。2、色散：对于单波波长为10G速率的DWDM系统，无论使用G.652光纤还是G.655光纤，都必须对色散进行补偿光纤的色散是由光纤类型和光纤长度决定的。因此，在割接光缆过程中，尽量不要改变光缆的长度，否则可能造成系统误码。3、信噪比：系统要求每个波长的信噪比>20dB。4、光缆、尾纤、法兰等设备的清洁程度。5、光缆线路的非线性。6、温度、灰尘：过多的灰尘可能阻塞防尘网，导致机盘温度上升。过高的机盘温度可能导致机盘失效。二、DWDM相关理论介绍（一）、光波长的相关知识1、工作波长ITU-T建议，WDM的工作波长范围为：1528.77—1560.61nm,对应的工作频率为196.1—192.1THz。2、绝对参考频率ITU-T建议，WDM的绝对参考频率为：196.1THz,对应的光波长为1552.52nm。3、通路间隔ITU-T建议，DWDM的通路间隔为100GHz的整数倍。（二）、光源。光源的主要作用是产生激光或荧光，目前应用于光纤通信系统的光源主要有半导体激光器（LD）和半导体发光二极管（LED）。半导体激光器：发激光。激光谱线宽度窄，调制效率高，与光纤的耦合效率较好，但输出特性曲线线性较差，成本很高，适用于长距离、大容量的传输系统。半导体发光二极管：发荧光。荧光谱线宽度较宽，调制效率低，与光纤的耦合效率较差，但输出特性曲线线性好，使用寿命长，成本低，适用于短距离、小容量的传输系统。波分系统由于无电再生中继距离的增加(600KM)，以及对波长的特殊要求，对光源的要求更高。1、标准而稳定的波长2、比较大的色散容纳。（三）、光放大器1、光放大器从结构上可以分为三类：掺铒光纤放大器（EDFA）；参镨光纤放大器（NDFA&PDFA）；半导体激光放大器（SOA）。目前常用的是掺铒光纤放大器。2、光放大器从放大特性上可以分为两类：功率锁定性和增益锁定性。功率锁定性使用于单波长系统，即普通的SDH系统；增益锁定性使用于波分系统。3、从放大器所处的位置划分可以分为三类：功率放大器（BA）、予放大器（PA）和线路放大器（LA）。1）、予放大器：只有一个光线路方向，主要作用是对接受线路方向的光信号进行放大，再将信号送往ODU2）、功率放大器：只有一个光线路方向,对OMU送过来的光信号进行放大，以增加光信号发送功率，再送往线路方向。3）、线路放...
