冲压模具使用及维修保养程序含表格

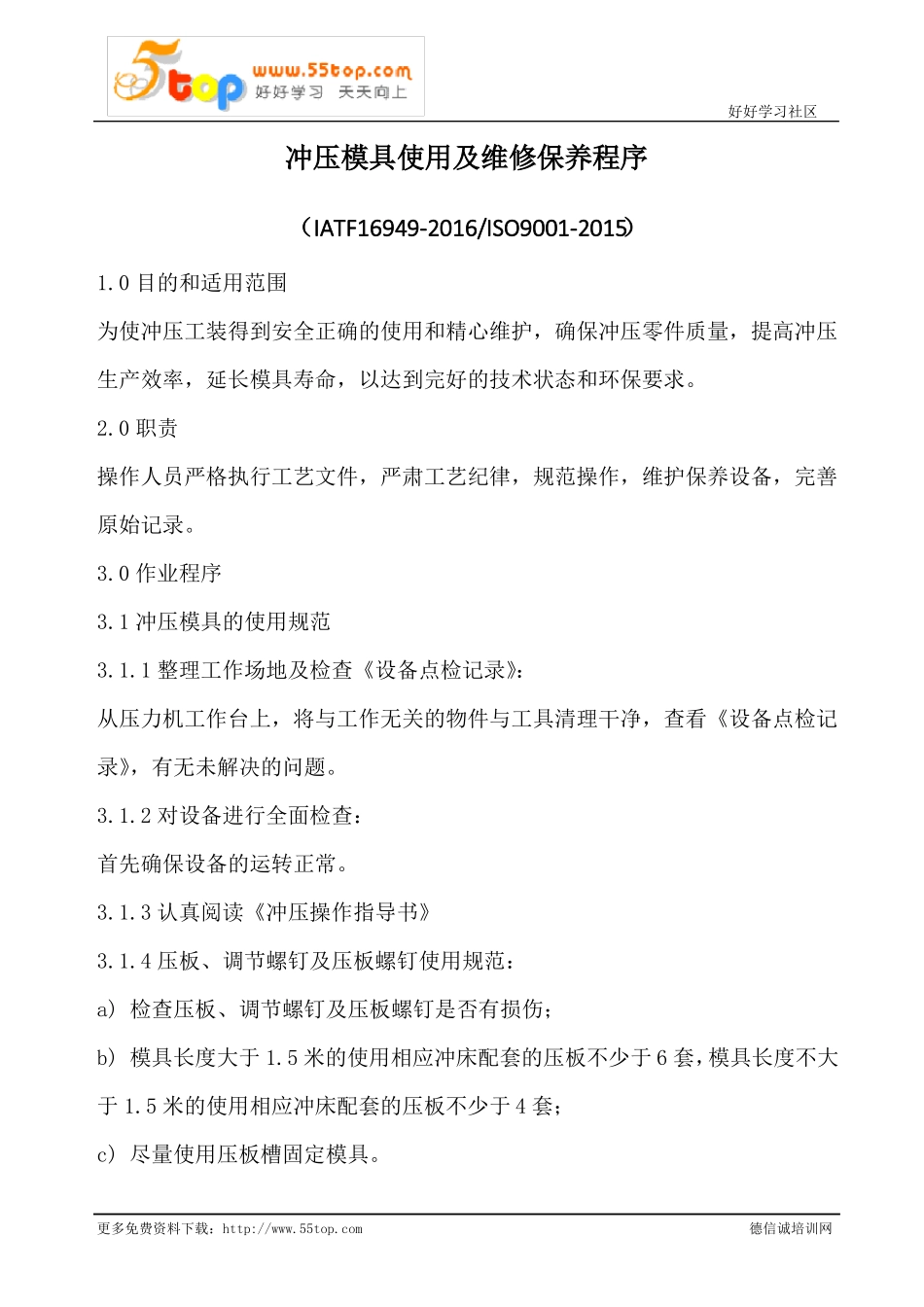

好好学习社区冲压模具使用及维修保养程序（IATF16949-2016/ISO9001-2015）1.0 目的和适用范围为使冲压工装得到安全正确的使用和精心维护，确保冲压零件质量，提高冲压生产效率，延长模具寿命，以达到完好的技术状态和环保要求。2.0 职责操作人员严格执行工艺文件，严肃工艺纪律，规范操作，维护保养设备，完善原始记录。3.0 作业程序3.1 冲压模具的使用规范3.1.1 整理工作场地及检查《设备点检记录》：从压力机工作台上，将与工作无关的物件与工具清理干净，查看《设备点检记录》，有无未解决的问题。3.1.2 对设备进行全面检查：首先确保设备的运转正常。3.1.3 认真阅读《冲压操作指导书》3.1.4 压板、调节螺钉及压板螺钉使用规范：a) 检查压板、调节螺钉及压板螺钉是否有损伤；b) 模具长度大于 1.5 米的使用相应冲床配套的压板不少于 6 套，模具长度不大于 1.5 米的使用相应冲床配套的压板不少于 4 套；c) 尽量使用压板槽固定模具。更多免费资料下载：http://www.55top.com德信诚培训网好好学习社区3.1.5 模具安装：a) 确认模具安装前的高度；b) 调整压力机闭合高度大于模具安装前的高度 10mm；c) 将上下模板安装面擦拭干净；d) 将模具放置在工作台上，（带气顶杆的模具安装时，首先按相应工艺要求装入气顶杆），调整压力机滑块，使之与模具上模板安装面贴合，若是双动模具先安装凸模再安装压料圈，用相应压板、压板螺丝、垫块拧紧固定好；e) 将压力机滑块开至上死点，检查上、下冲模是否清洁，有无毛刺，刃口处有无裂纹、凹痕或伤痕等，模具导柱涂油润滑；f) 开动机床将上下模导正后，将模具下模板安装板固定好。3.1.6 冲压件生产调试a) 准备好工作时所需的工具、夹具等；b) 调整模具高度，放入料片，进行试冲，参考作业指导书并由检验确认合格；c) 压力机重新启动、模具修理后及压缩空气压力改变后均要重复以上操作。3.1.7 冲压件批量生产a) 模具导向使用专用润滑油，每两小时冲次润滑一次；b) 每次放料之前保证模区内没有料片，避免重叠；尤其是上模不能存料。c) 及时清理模区内废料、杂物：① 冲孔工序，首冲第 10 件检查废料是否落入废料箱，之后依实际情况检查废料是否落入废料箱，否则修理工装；② 修边废料不得留在废料刀上，及时清理；③ 每生产 50 件将修边废料刀上的铁屑等擦拭干净；更多免费资料下载：http://www.55top.com德信诚培训网好好学习社区④ 拉延模具每生产 100 件将凸凹模及...
