环境工程原理课程设计

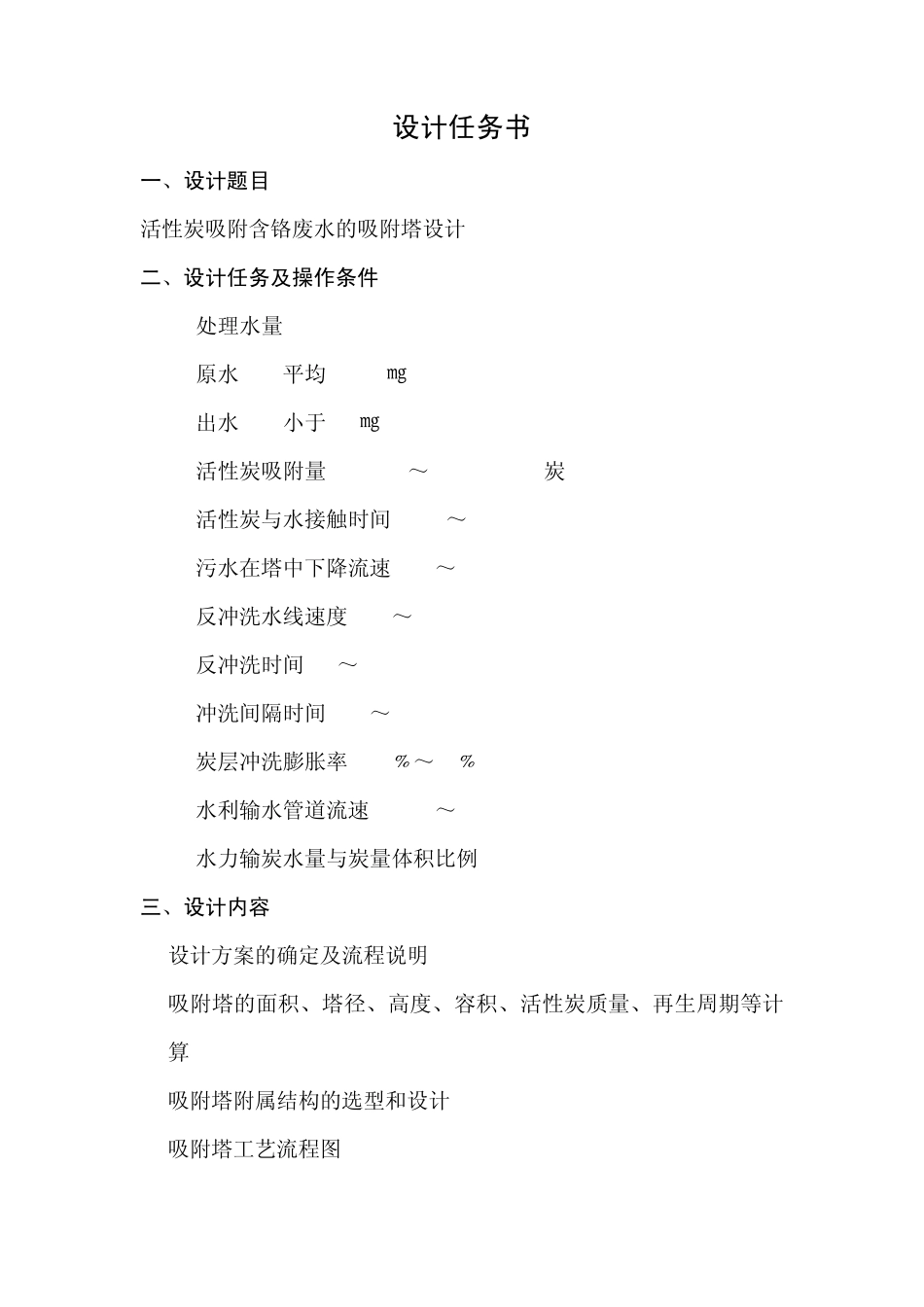

《环境工程原理》课程设计 设计题目活性炭吸附含铬电镀废水的吸附塔设计 设 计 者 日 期 班 级 2008级环境监测与治理技术 指 导 老 师 日 期 中国工程物理研究院工学院 设计任务书 一、设计题目 活性炭吸附含铬废水的吸附塔设计 二、设计任务及操作条件 1. 处理水量 Q=200m3/h 2. 原水COD平均 120㎎/L 3. 出水COD小于30㎎/L 4. 活性炭吸附量q=(0.12～0.2)gCOD/g炭 5. 活性炭与水接触时间 10～30min 6. 污水在塔中下降流速 5～10m/h 7. 反冲洗水线速度 28～32m/h 8. 反冲洗时间 4～10min 9. 冲洗间隔时间 72～144h 10. 炭层冲洗膨胀率 30﹪～50﹪ 11. 水利输水管道流速 0.75～1.5m/s 12. 水力输炭水量与炭量体积比例 10:1 三、设计内容 1. 设计方案的确定及流程说明 2. 吸附塔的面积、塔径、高度、容积、活性炭质量、再生周期等计算 3. 吸附塔附属结构的选型和设计 4. 吸附塔工艺流程图 5. 吸附塔计算图 6. 设计说明 7. 参考文献 目 录 一、设计方案的确定及流程说明........................................ 1 二、工艺计算与主要设备计算 ......................................... 1 三、吸附塔附属结构的选型和设计...................................... 3 四、处理污水工艺流程图.............................................. 5 五、吸附塔计算图(附后）............................................. 6 六、吸附塔设计说明.................................................. 6 七、参考文献........................................................ 8 1 一、设计方案的确定及流程说明 含铬电镀废水含有重金属离子Cr6+ ,它有剧毒，不能直接排放，排放的污水不符合排放标准。根据《设计任务书》所给条件，Q=200m3/h,水量较大，再考虑经济与实用性，该设计选用二塔并联降流式固定床吸附塔，二塔吸附，一塔再生。 固定床吸附是常用的污水处理方法，它的流程中吸附与脱附是分开的，结构简单，操作比较容易，造价低，而移动床流程中吸附与脱附在同一设备中，技术、结构复杂，操作困难。固定床根据水流方向有升流式和降流式。降流式固定床中，水流自上而下流动，流速较快，与填料接触时间短，填料不易堵塞，出水水质达排放标准，但水对填料磨损较大，吸附后水头损失较大，特别是处理含悬浮物较多的污水时，为防止炭层堵塞，先将污水经过砂...
