现代飞机结构综合设计课后题答案

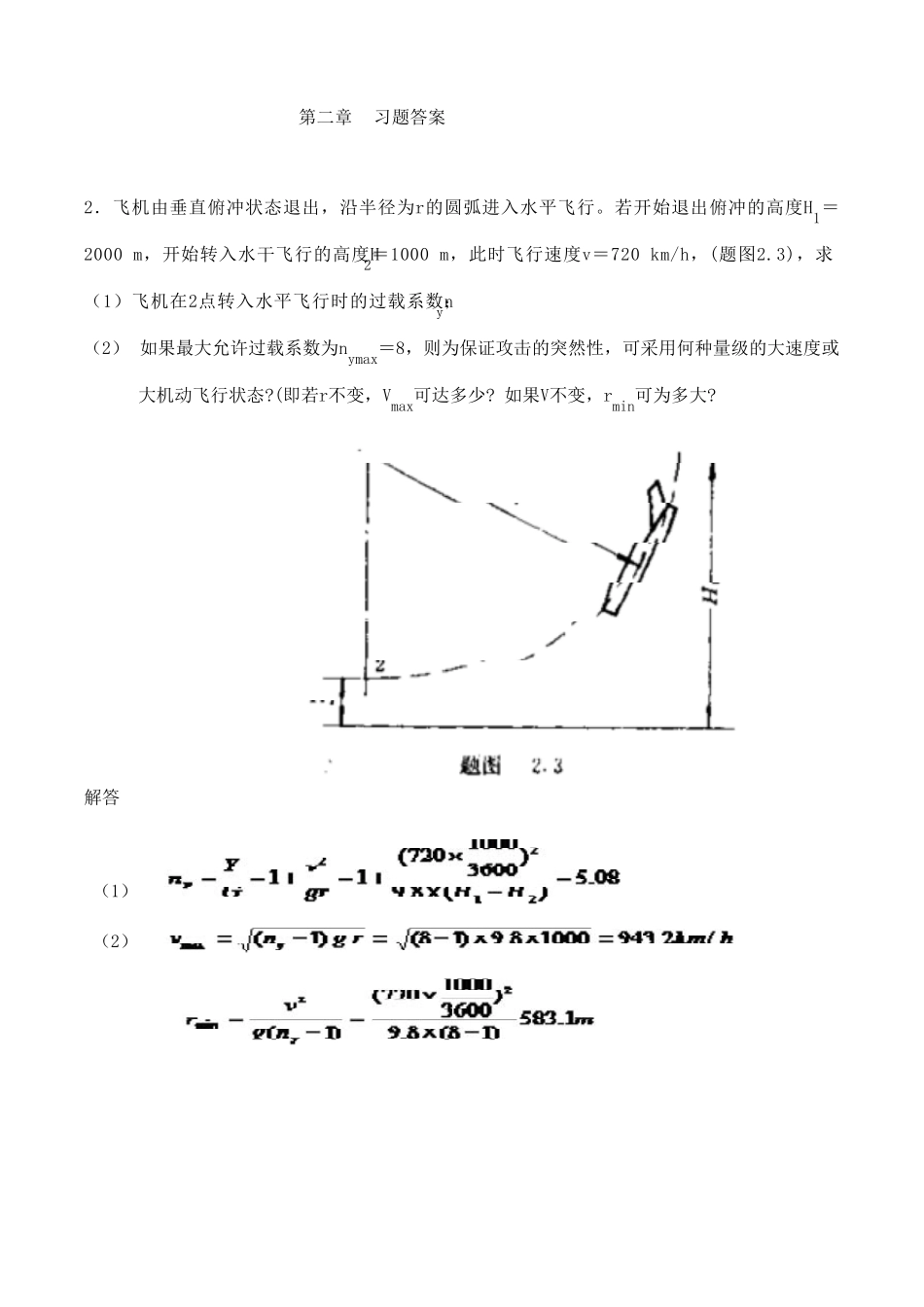

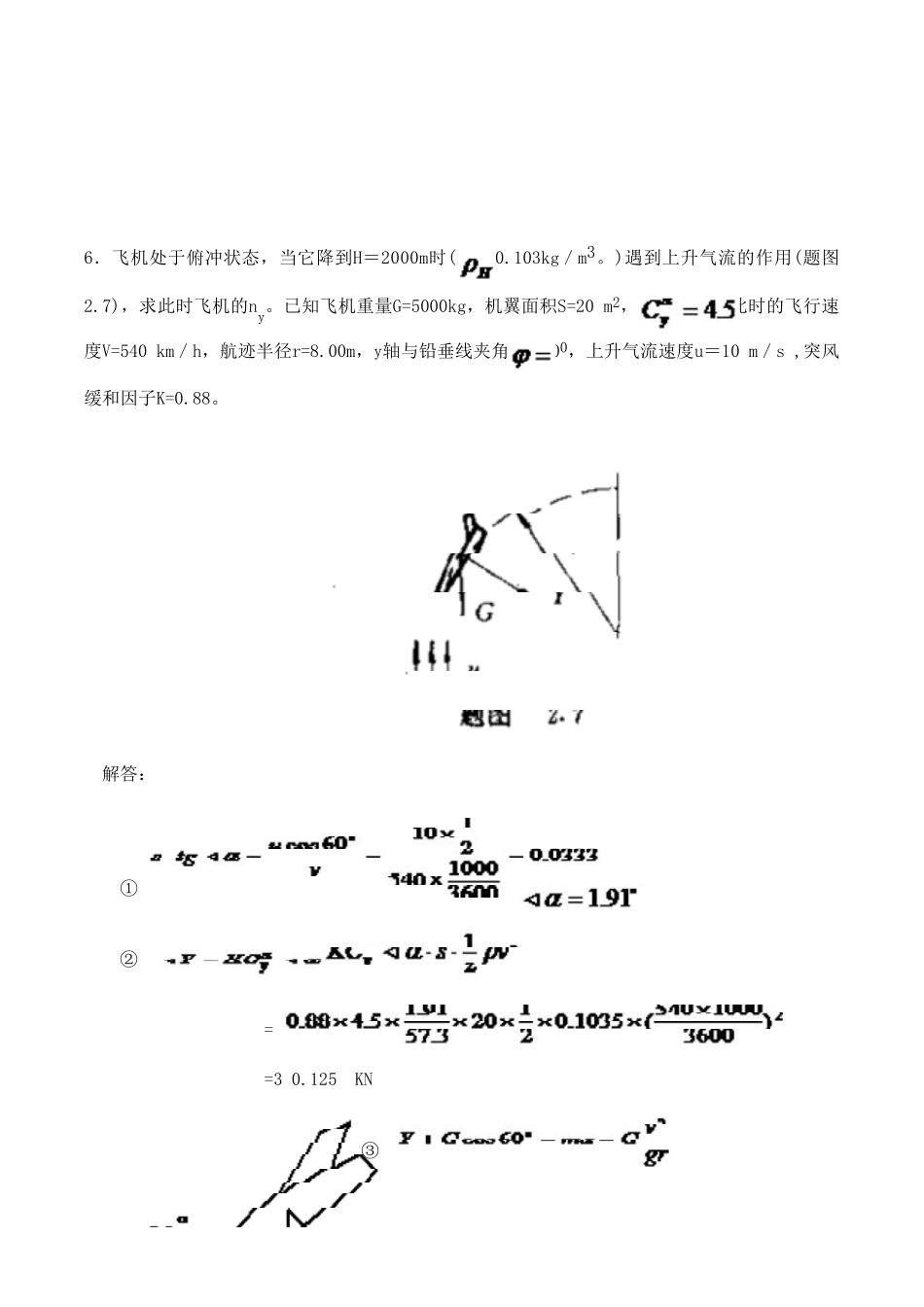

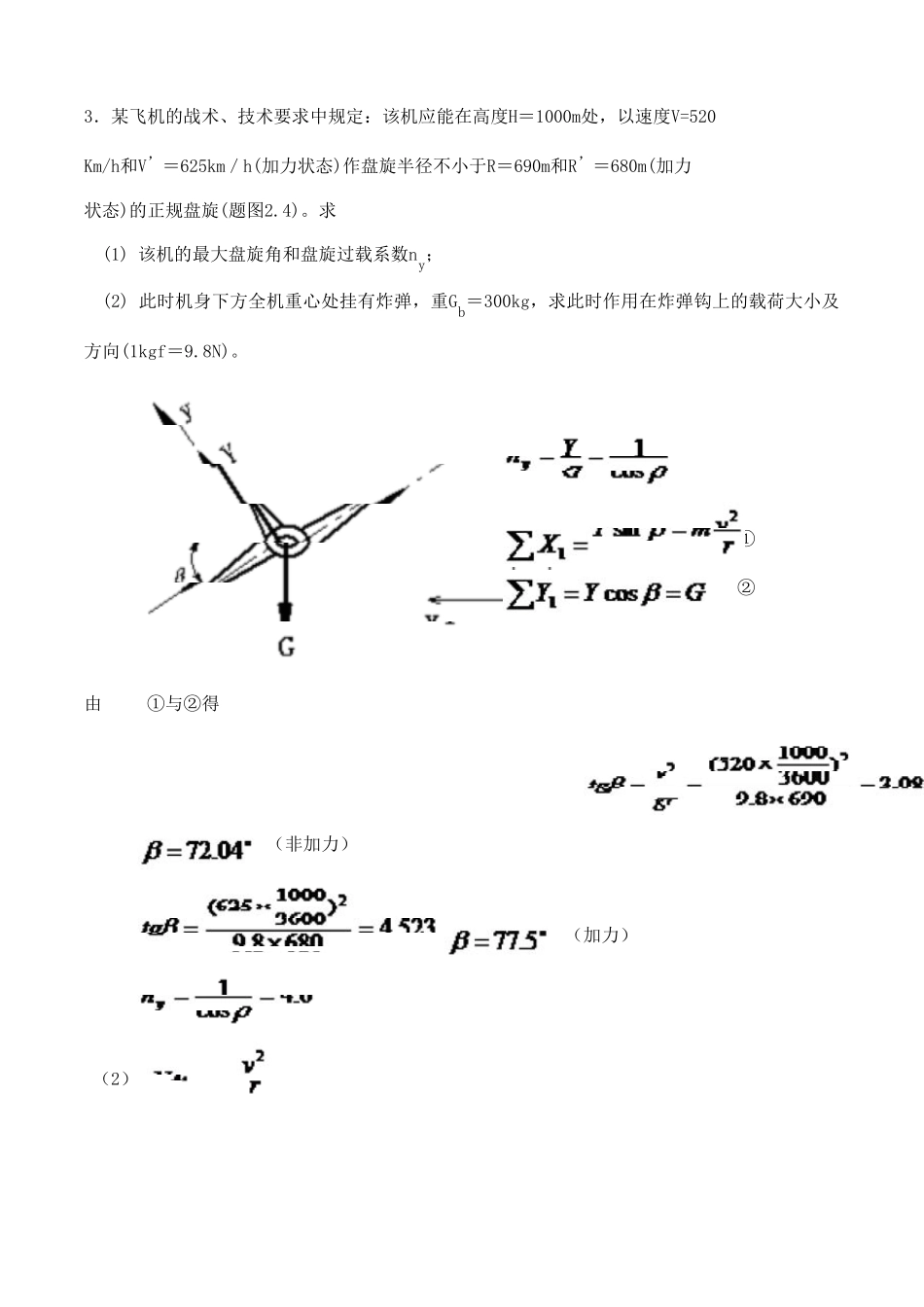

第二章习题答案2．飞机由垂直俯冲状态退出，沿半径为r的圆弧进入水平飞行。若开始退出俯冲的高度H1＝2000 m，开始转入水干飞行的高度H2＝1000 m，此时飞行速度v＝720 km/h，(题图2.3)，求（1）飞机在2点转入水平飞行时的过载系数ny；（2） 如果最大允许过载系数为nymax＝8，则为保证攻击的突然性，可采用何种量级的大速度或大机动飞行状态?(即若r不变，Vmax可达多少? 如果V不变，rmin可为多大?解答（1）（2）3．某飞机的战术、技术要求中规定：该机应能在高度H＝1000m处，以速度V=520Km/h和V’＝625km／h(加力状态)作盘旋半径不小于R＝690m和R’＝680m(加力状态)的正规盘旋(题图2.4)。求(1) 该机的最大盘旋角和盘旋过载系数ny；(2) 此时机身下方全机重心处挂有炸弹，重Gb＝300kg，求此时作用在炸弹钩上的载荷大小及方向(1kgf＝9.8N)。解答：（1）①②由①与②得（非加力）（加力）（2） 6．飞机处于俯冲状态，当它降到H＝2000m时(=0.103kg／m3。)遇到上升气流的作用(题图2.7)，求此时飞机的ny。已知飞机重量G=5000kg，机翼面积S=20 m2，。此时的飞行速度V=540 km／h，航迹半径r=8.00m，y轴与铅垂线夹角600，上升气流速度u＝10 m／s ,突风缓和因子K=0.88。解答：①② == =3 0.125KN③ ==G④7．飞机以过载ny＝-3作曲线飞行，同时绕飞机重心以角加速度3.92rad／s2转动,转动方向如(题图2.8)所示。若发动机重量GE＝1000kg，发动机重心到全机重心距离l＝3m，发动机绕本身重心的质量惯性矩IZ0＝1200 N·m·s2，求(1) 发动机重心处过载系数nyE(2) 若发动机悬挂在两个接头上，前(主)接头位于发动机重心处，后接头距发动机重心0.8m，求此时发动机作用于机身结构接头上的质量载荷(大小、方向)。解答：（1） ①②③（2）重心处（前接头）接头作用于发动机的力为y轴负向发动机受到的外力向下后接头（y轴正向）以上为发动机接头受的力发动机作用于机身结构接头上的质量载荷应反向，即向上向下飞机结构设计第三章习题解答一、一双粱机翼，外翼传到2＃肋剖面处的总体内力分别力剪力Q＝100 kN(作用在刚心上)，弯矩M=5×l03 Kn·m、扭矩Mt= 30 kN·m。已知前、后粱的平均剖面抗弯刚度为EI前＝1010kN·mm2、EI后＝2×1010kN·mm2；前、后闭室平均剖面抗扭刚度为Kt前＝5×108 kN·mm2，Kt后＝109 kN·mm2。求：(1)当L前＝L后＝1500 mm时，Q、M、Mt在2#肋剖面如何分配(题图3．2(a))?(2)当L前＝3000 mm、L后＝1500 mm时，Q、M、Mt在此剖面又...
