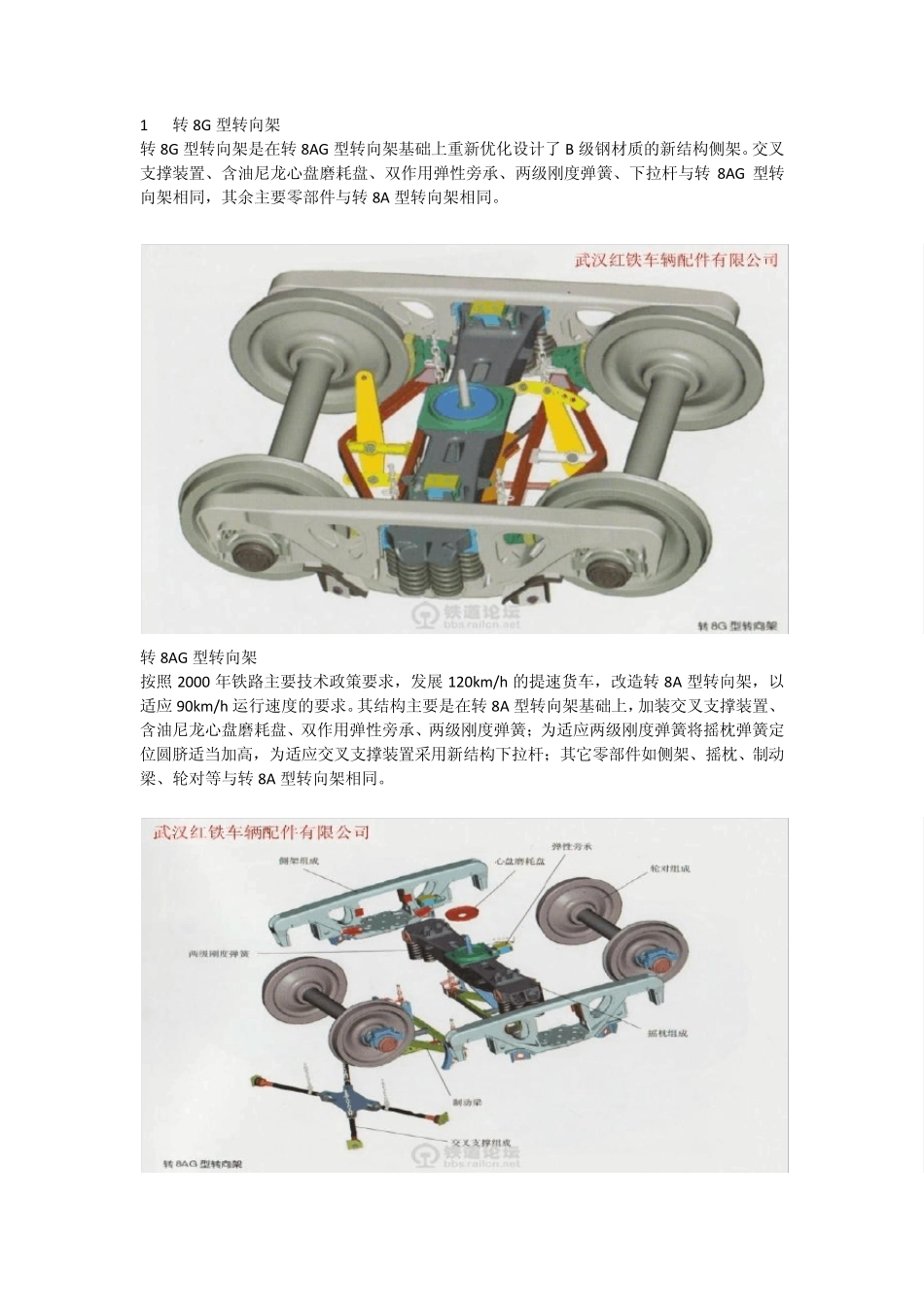

1 转8G 型转向架 转8G 型转向架是在转8AG 型转向架基础上重新优化设计了B 级钢材质的新结构侧架。交叉支撑装置、含油尼龙心盘磨耗盘、双作用弹性旁承、两级刚度弹簧、下拉杆与转8AG 型转向架相同,其余主要零部件与转8A 型转向架相同。 转8AG 型转向架 按照 2000 年铁路主要技术政策要求,发展 120km /h 的提速货车,改造转8A 型转向架,以适应 90km /h 运行速度的要求。其结构主要是在转8A 型转向架基础上,加装交叉支撑装置、含油尼龙心盘磨耗盘、双作用弹性旁承、两级刚度弹簧;为适应两级刚度弹簧将摇枕弹簧定位圆脐适当加高,为适应交叉支撑装置采用新结构下拉杆;其它零部件如侧架、摇枕、制动梁、轮对等与转8A 型转向架相同。 转 K1 型转向架是齐车集团公司自行研制开发的,在两侧架之间安装了四连杆机构,属三大件式转向架。 转 K1 型转向架主要结构特点是:两侧架间安装弹性四连杆机构,连杆从摇枕腹部穿过,四个节点用橡胶锥套与支撑座锥柱连接;在侧架导框顶面与承载鞍顶面之间安装八字形橡胶垫,实现轮对的弹性定位,该设计结构可以吸收部分轮轨间的动作用力产生向车体传递的振动能量,减小轮轨冲击对车辆运行平稳性的影响,减轻钢轨和车轮轮缘的磨耗;减振装置为斜楔式变摩擦减振装置;中央悬挂系统采用两级刚度弹簧;上、下心盘之间安装心盘磨耗盘;采用双作用弹性旁承 转K3 型转向架 转K3 型转向架是株洲车辆工厂吸取欧洲Y25 型转向架的优点并结合我国的具体情况设计开发的构架式转向架。采用了整体构架、轴箱一系悬挂、轮对纵横向弹性定位、常接触弹性旁承等技术。整体构架由两个侧梁、一个横梁用16MnQ 板材组焊为一体;采用单侧斜楔减振装置,斜楔的摩擦面上加装高分子合成材料的磨耗板,在与斜楔相对的导框座中安装了纵向定位弹簧,导框座、斜楔座为 B 级钢铸件;基础制动装置装用单侧吊挂式制动梁,高摩合成闸瓦;装用球面心盘。 转K4 型转向架 转K4 型转向架是2001 年株洲车辆工厂引进美国摆式转向架技术研制开发的。主要由侧架、摇枕、弹簧托板、摇动座、摇动座支承、承载弹簧、减振装置、轮对和轴承、基础制动装置及常接触弹性旁承等组成。采用两级刚度弹簧及变摩擦减振器,斜楔主摩擦面采用合成材料;基础制动装置采用高磷铸铁闸瓦或高摩合成闸瓦,L-C 型组合制动梁。 转K5 型转向架 转K6 型转向架 转K6 型转向架具有侧架交叉支撑转向架所具有的技术优点,同时一系悬挂采...
