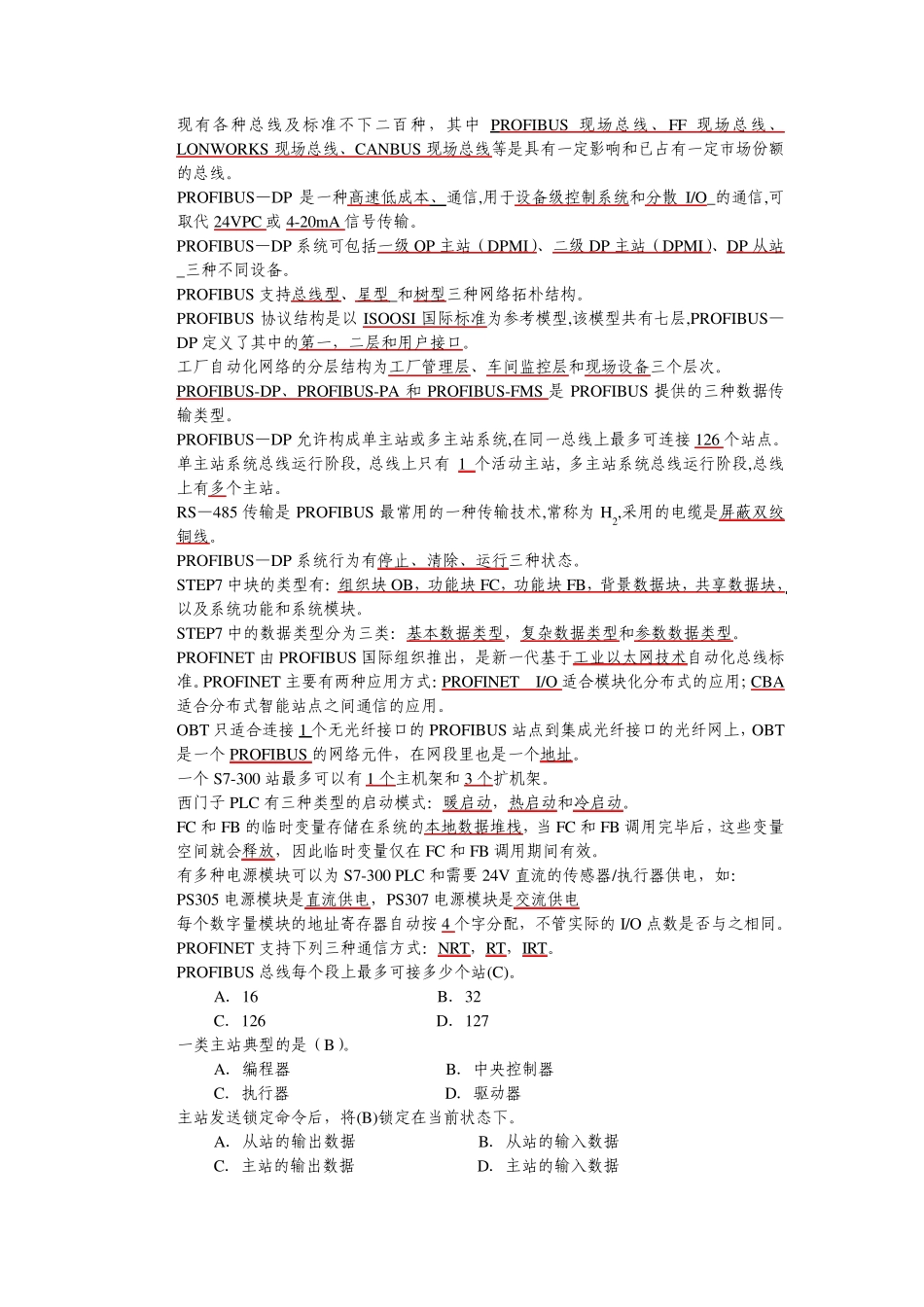

现有各种总线及标准不下二百种，其中PROFIBUS 现场总线、FF 现场总线、LONWORKS 现场总线、CANBUS 现场总线等是具有一定影响和已占有一定市场份额的总线。 PROFIBUS—DP 是一种高速低成本、通信,用于设备级控制系统和分散 I/O_的通信,可取代 24VPC 或 4-20m A 信号传输。 PROFIBUS—DP 系统可包括一级 OP 主站（DPMI）、二级 DP 主站（DPMI）、DP 从站_三种不同设备。 PROFIBUS 支持总线型、星型_和树型三种网络拓朴结构。 PROFIBUS 协议结构是以 ISOOSI 国际标准为参考模型,该模型共有七层,PROFIBUS—DP 定义了其中的第一，二层和用户接口。 工厂自动化网络的分层结构为工厂管理层、车间监控层和现场设备三个层次。 PROFIBUS-DP、PROFIBUS-PA 和PROFIBUS-FMS 是PROFIBUS 提供的三种数据传输类型。 PROFIBUS—DP 允许构成单主站或多主站系统,在同一总线上最多可连接 126 个站点。单主站系统总线运行阶段, 总线上只有1 个活动主站, 多主站系统总线运行阶段,总线上有多个主站。 RS—485 传输是PROFIBUS 最常用的一种传输技术,常称为 H2,采用的电缆是屏蔽双绞铜线。 PROFIBUS—DP 系统行为有停止、清除、运行三种状态。 STEP7 中块的类型有：组织块 OB，功能块 FC，功能块 FB，背景数据块，共享数据块，以及系统功能和系统模块。 STEP7 中的数据类型分为三类：基本数据类型，复杂数据类型和参数数据类型。 PROFINET 由 PROFIBUS 国际组织推出，是新一代基于工业以太网技术自动化总线标准。PROFINET 主要有两种应用方式：PROFINET I/O 适合模块化分布式的应用；CBA适合分布式智能站点之间通信的应用。 OBT 只适合连接 1 个无光纤接口的PROFIBUS 站点到集成光纤接口的光纤网上，OBT是一个 PROFIBUS 的网络元件，在网段里也是一个地址。 一个 S7-300 站最多可以有1 个主机架和3 个扩机架。 西门子 PLC 有三种类型的启动模式：暖启动，热启动和冷启动。 FC 和FB 的临时变量存储在系统的本地数据堆栈，当 FC 和FB 调用完毕后，这些变量空间就会释放，因此临时变量仅在 FC 和FB 调用期间有效。 有多种电源模块可以为 S7-300 PLC 和需要 24V 直流的传感器/执行器供电，如： PS305 电源模块是直流供电，PS307 电源模块是交流供电 每个数字量模块的地址寄存器自动按 4 个字分配，不管实际的I/O 点数是否与之相同。 PROFINET 支持下列三种通信方式：NRT，RT...
