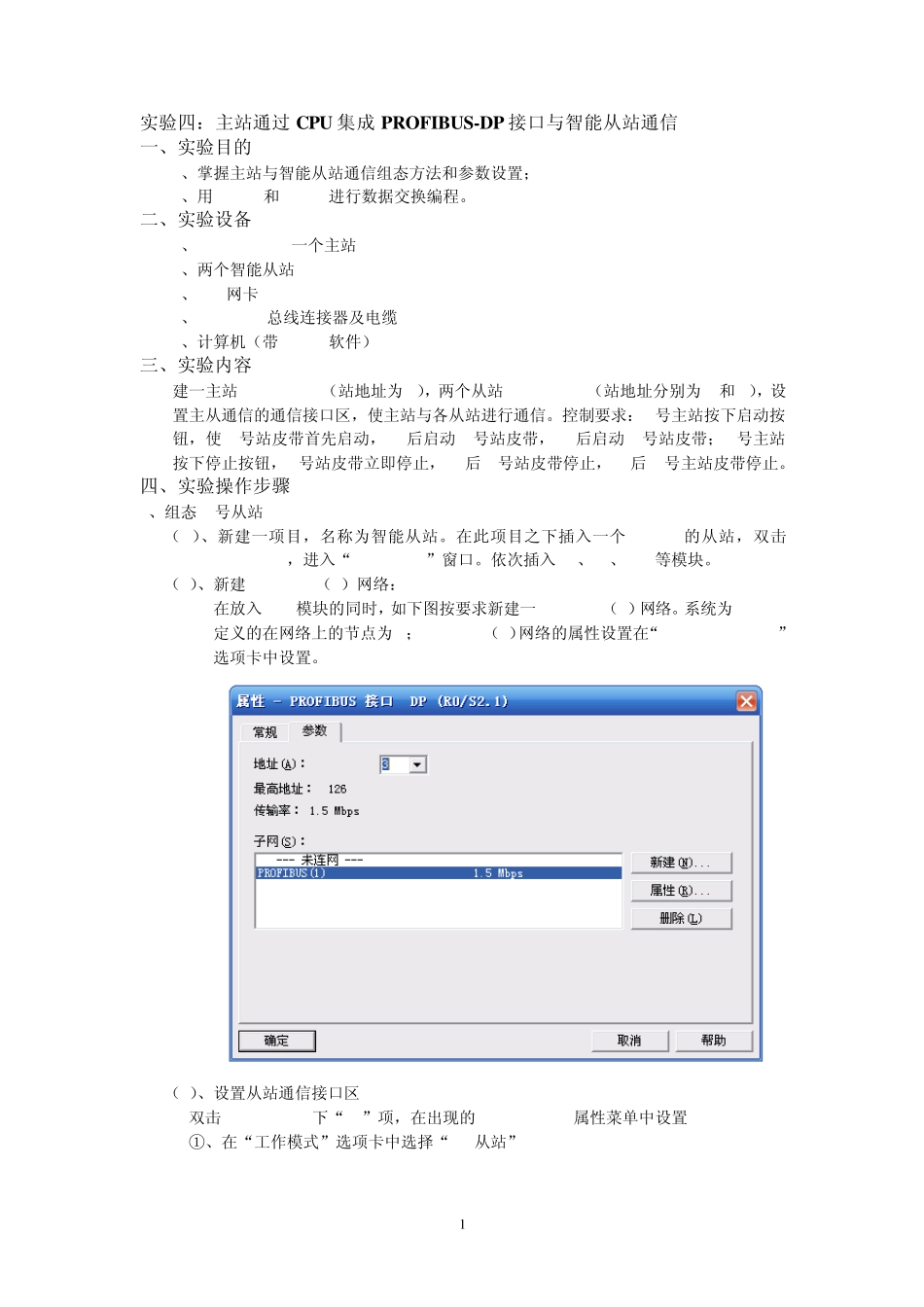

1 实验四：主站通过CPU 集成PROFIBU S-DP 接口与智能从站通信 一、实验目的 1、掌握主站与智能从站通信组态方法和参数设置； 2、用SFC14和SFC15进行数据交换编程。 二、实验设备 1、PROFIBUS-DP一个主站S7-300 CPU315-2DP 2、两个智能从站CPU315-2DP 3、MPI网卡CP5611 4、PROFIBUS总线连接器及电缆 5、计算机（带STEP7软件） 三、实验内容 建一主站CPU315-2DP（站地址为2），两个从站CPU315-2DP（站地址分别为3和4），设置主从通信的通信接口区，使主站与各从站进行通信。控制要求：2号主站按下启动按钮，使2号站皮带首先启动，5S后启动3号站皮带，5S后启动4号站皮带；2号主站按下停止按钮，4号站皮带立即停止，5S后3号站皮带停止，5S后2号主站皮带停止。 四、实验操作步骤 1、组态3号从站 （1）、新建一项目，名称为智能从站。在此项目之下插入一个S7300的从站，双击HARDWARE，进入“HW Config”窗口。依次插入UR、PS、CPU等模块。 （2）、新建PROFIBUS（1）网络： 在放入CPU模块的同时，如下图按要求新建一PROFIBUS（1）网络。系统为CPU300定义的在网络上的节点为3； PROFIBUS（1）网络的属性设置在“Network setting”选项卡中设置。 （3）、设置从站通信接口区 双击CPU315-2DP下“DP”项，在出现的PROFIBUS-DP属性菜单中设置 ①、在“工作模式”选项卡中选择“DP 从站” 2 ②、在“组态” 选项卡中点击“新建”,新建一个输入通信接口区，为 1个字节。 3 2、组态 4号从站 插入新的一个 S7-300的站，硬件和网络组态和 3号站相同，但站号为 4，且输入通信接口区地址为 40。 4 3、组态2号主站 （1）、在同一项目之下插入一S7-300的主站，双击HARDWARE，进入“HW Config”窗口 依次插入依次插入UR、PS、CPU模块。 （2）、在放入CPU模块的同时，选择 PROFIBUS（1）网络。设置网络上的节点为 2； PROFIBUS（1）网络的属性设置在“Network setting”选项卡中设置。 如不更改,则默认为 CPU-300为主站。双击CPU315-2DP下“DP”项，在出现的PROFIBUS-DP属性菜单中“工作模式”选项卡中可修改。 5 （3）、点PROFIBUS（1）线，单击右键，在出现的下拉菜单中选择“插入对象„” 在其中“Configurated Station”中选择“CPU31X”，如下图： (4)、设置主站通信接口区 ①、在选择“CPU31X”后出现的“Properties-DP”从站属性对话框中，在 “连接” 选项卡中选择3号从站 CPU315-2DP点击“连接”按...
