玻璃及荷载计算书

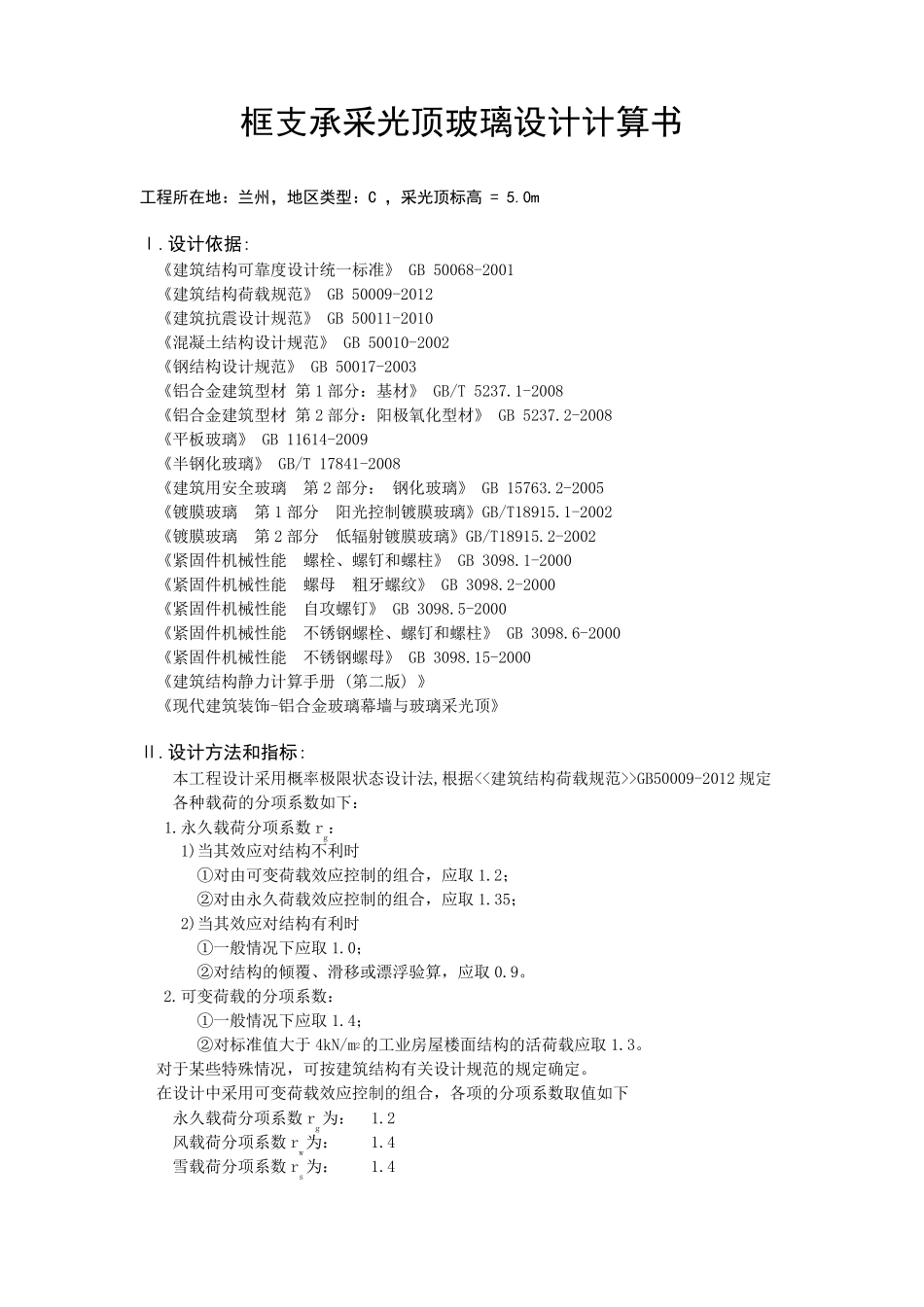

框支承采光顶玻璃设计计算书 工程所在地：兰州，地区类型：C ，采光顶标高 = 5.0m Ⅰ.设计依据: 《建筑结构可靠度设计统一标准》 GB 50068-2001 《建筑结构荷载规范》 GB 50009-2012 《建筑抗震设计规范》 GB 50011-2010 《混凝土结构设计规范》 GB 50010-2002 《钢结构设计规范》 GB 50017-2003 《铝合金建筑型材 第1 部分：基材》 GB/T 5237.1-2008 《铝合金建筑型材 第2 部分：阳极氧化型材》 GB 5237.2-2008 《平板玻璃》 GB 11614-2009 《半钢化玻璃》 GB/T 17841-2008 《建筑用安全玻璃 第2 部分： 钢化玻璃》 GB 15763.2-2005 《镀膜玻璃 第1 部分 阳光控制镀膜玻璃》GB/T18915.1-2002 《镀膜玻璃 第2 部分 低辐射镀膜玻璃》GB/T18915.2-2002 《紧固件机械性能 螺栓、螺钉和螺柱》 GB 3098.1-2000 《紧固件机械性能 螺母 粗牙螺纹》 GB 3098.2-2000 《紧固件机械性能 自攻螺钉》 GB 3098.5-2000 《紧固件机械性能 不锈钢螺栓、螺钉和螺柱》 GB 3098.6-2000 《紧固件机械性能 不锈钢螺母》 GB 3098.15-2000 《建筑结构静力计算手册 (第二版) 》 《现代建筑装饰-铝合金玻璃幕墙与玻璃采光顶》 Ⅱ.设计方法和指标: 本工程设计采用概率极限状态设计法,根据<<建筑结构荷载规范>>GB50009-2012 规定 各种载荷的分项系数如下： 1.永久载荷分项系数rg： 1)当其效应对结构不利时 ①对由可变荷载效应控制的组合，应取 1.2； ②对由永久荷载效应控制的组合，应取 1.35； 2)当其效应对结构有利时 ①一般情况下应取 1.0； ②对结构的倾覆、滑移或漂浮验算，应取 0.9。 2.可变荷载的分项系数： ①一般情况下应取 1.4； ②对标准值大于4kN/m2的工业房屋楼面结构的活荷载应取 1.3。 对于某些特殊情况，可按建筑结构有关设计规范的规定确定。 在设计中采用可变荷载效应控制的组合，各项的分项系数取值如下 永久载荷分项系数rg为 ： 1.2 风 载荷分项系数rw为 ： 1.4 雪 载荷分项系数rs为 ： 1.4 活载荷分项系数rq为： 1.3 在设计中采用永久荷载效应控制的组合，各项的分项系数取值如下 永久载荷分项系数rg为： 1.35 风载荷分项系数rw为： 1.4 雪载荷分项系数rs为： 1.4 活载荷分项系数rq为： 1.3 3.采光顶顶标高Z： A 类地区，在5 米以下按5 米计算，300 以上按300 算； B 类地区，在10 米以下按10 米计算，350 以上按35...
