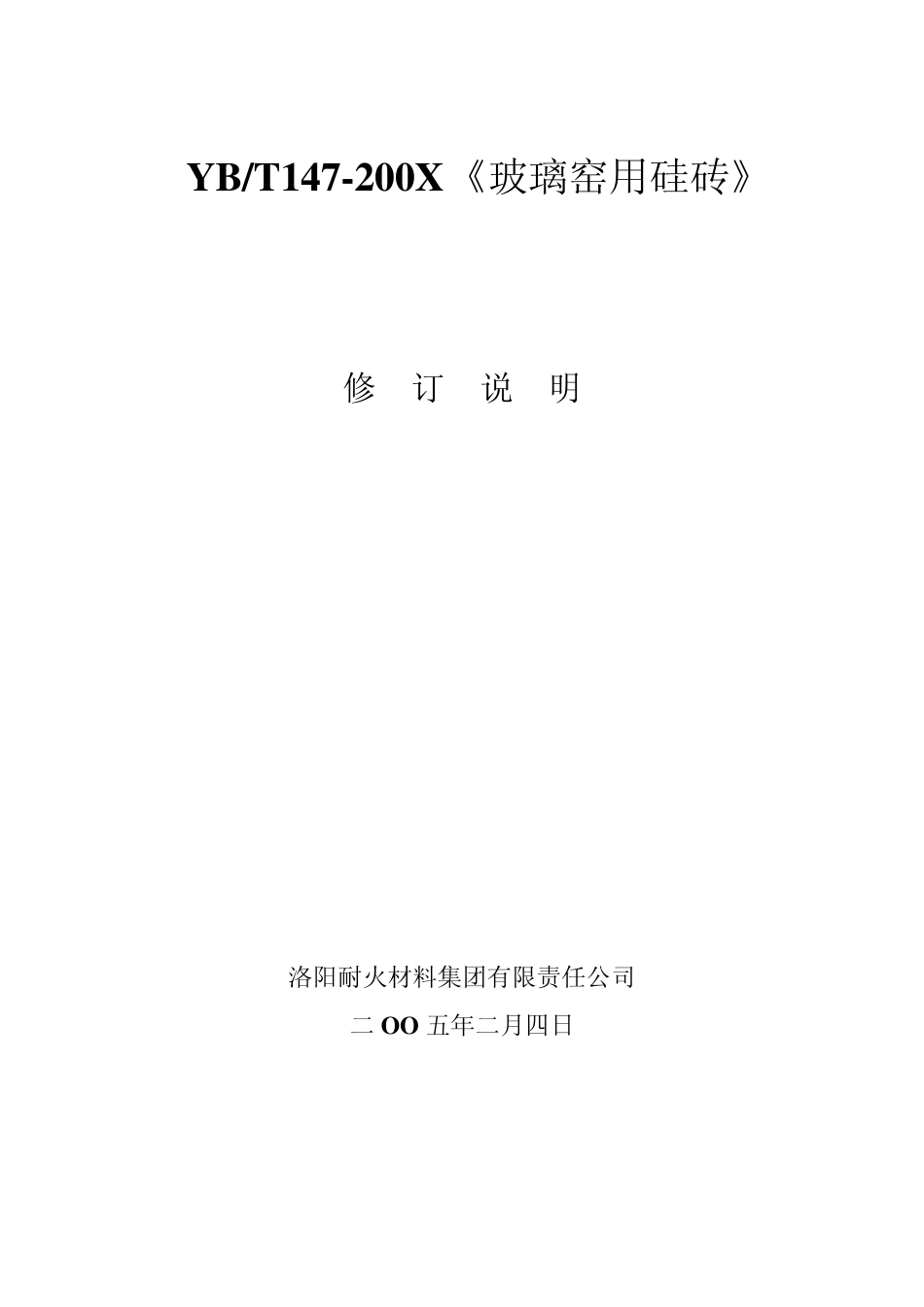

YB/T147-200X 《玻璃窑用硅砖》 修 订 说 明 洛阳耐火材料集团有限责任公司 二 OO 五年二月四日 玻璃窑用硅砖行业标准修订说明 1、任务来源 根据国家发展和改革委员会发改办工业[2004]872 号文“国家发展改革委办公厅关于下达 2004 年行业标准项目计划的通知”的要求，YB/T147-1998《玻璃窑用硅砖》的修订工作由洛阳耐火材料集团有限责任公司承担。 2、近年来玻璃窑用硅砖的发展状况 由于玻璃熔窑日趋大型化发展，玻璃熔窑的产量由以前的 300 吨/天发展到 900 吨/天，玻璃熔窑内的融化温度和压力也较以前有所提高和增加，使得耐火材料的工作条件也越来越苛刻；同时市场对玻璃制品的质量要求也越来越高，这样对耐火材料的质量也提出了新的要求。YB/T147-1998 标准已不能满足这些新的需求，为使用户根据不同的需要获得性价比最优的产品，本次修订时，在广泛采纳众多用户意见的基础上，对我国现行玻璃窑用硅砖标准进行了修订。 3、标准内容修订说明 3.1 规范性的引用文件 按GB/T1.1和GB/T1.2的规定,修订了引用标准格式,并按修订后的技术要求增加了引用标准YB/T172《硅砖定量相分析 X射线衍射法》、GB/T 5988-2004致密定型耐火制品 加热永久线变化试验方法及GB/T16546《定形耐火制品包装、标志、运输和储存。 3.2 砖的分类修订 砖处在不同的使用部位,其工作条件相差很大,对砖的使用要求也不相同,为使用户获得性价比最优的产品 ,本次修订,根据玻璃窑用硅砖的实际使用情况,将玻璃窑用硅砖分为三类即: BG-96A牌号为碹砖；BG-96B牌号为墙砖；BG-95牌号为其它部位玻璃窑用硅砖。 3.3 硅砖理化指标的修订 原标准指标、修订后的指标见表 1。 3.3.1 化学分析 Fe2O3 是铁磷的主要成分，在生产过程中作为添加剂带入的，加入量过多会影响硅砖的高温性能，且由于 Fe2O3是一种强着色剂，对玻璃熔液有较强的污染，因此修订后的Fe2O3 含量为：碹砖，Fe2O3 含量为不大于 0.6%；墙砖，Fe2O3含量为不大于 0.8%；其它部位用砖， Fe2O3 含量为不大于1.0%。 Al2O3、Na2O、K2O 等低熔点氧化物是硅砖中的有害物质，能降低砖的高温性能。修订后规定R2O 含量为：碹砖的R2O 含量为不大于 0.5%，墙砖的 R2O 含量为不大于 0.7%,其它部位用砖不做考核。 3.3.2 荷重软化温度 荷软是表征硅砖性能的重要指标，在一定程度上可以表明制品在使用时的结构强度。本次修订后规定:碹砖及墙砖的荷重软化温度为1680 ℃ ，其它部位...
