球墨铸铁管安装施工方案20100907

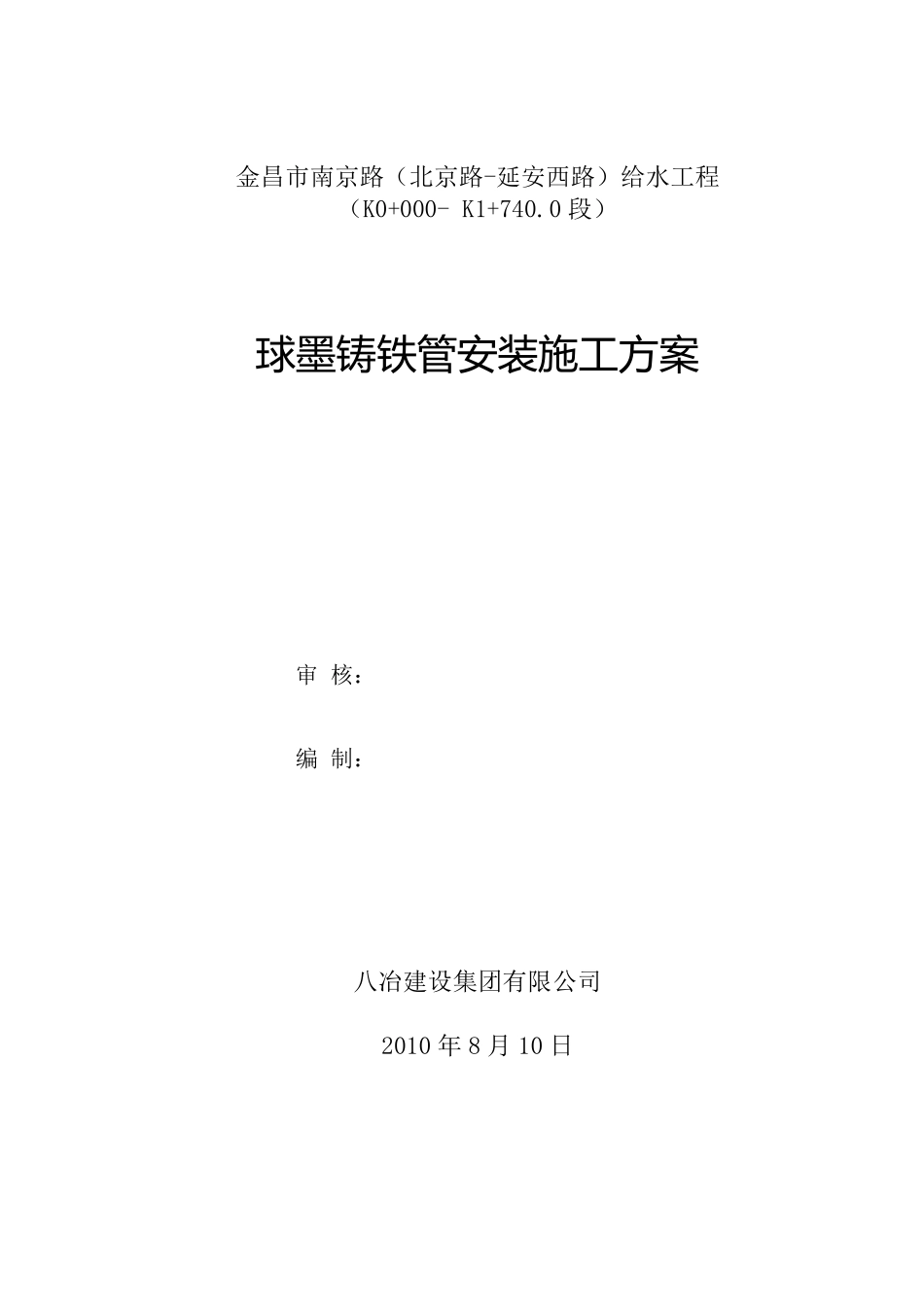

球墨铸铁管安装施工方案20100907_第1页
1/9
球墨铸铁管安装施工方案20100907_第2页
2/9

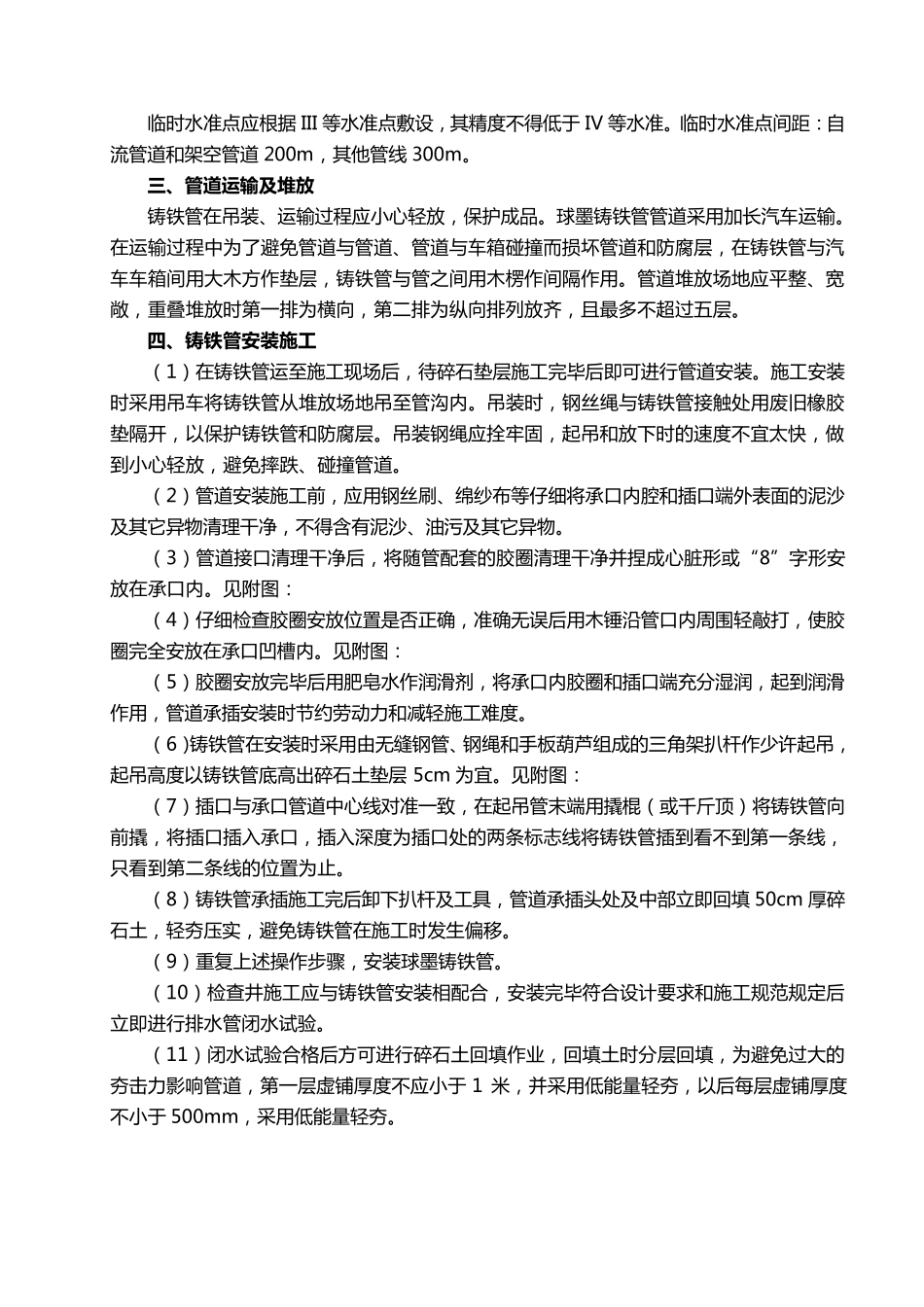

球墨铸铁管安装施工方案20100907_第3页
3/9
金昌市南京路(北京路-延安西路)给水工程 (K0+000- K1+740.0 段) 球 墨铸铁管安装施工方案 审 核: 编 制: 八冶建设集团有限公司 2010 年 8 月 10 日 球墨铸铁管安装施工方案 1、工程概况 1、工程名称:南京路(北京路-延安西路)给水工程 2、建设单位: 金昌市住房及城乡建设局 3、设计单位: 金昌市规划建筑设计院 4、建设地点:金昌市南京路 5、工程内容:本工程包括管道土石方工程、管道基础工程、管道安装工程、各类井室施工等,球墨铸铁管管线长度约 1721.6 米。 6、本工程主要采用 K9 级 DN400 球墨铸铁管,管内工作压力为 0.6MPa,试验压力为1.1MPa。地震设防烈度:6 度。球墨铸铁管接口方式:同种材质的球墨铸铁管及管配件之间,采用橡胶圈柔性接口;与其它材质管道及阀门的连接,采用法兰连接。 二、管道工程施工测量 1、管道工程测量的准备工作。 (1)熟悉设计图纸资料,清楚管线布置、工艺设计和施工安装要求。 (2)熟悉现场情况,了 解 设计管线走 向 ,以 及管线沿 途 已 有 平 面 和高 程控 制 点分 布情况。 (3)根 据 管道平 面 图和已 有 控 制 点,并 结 合 实 际 地形 ,作好 实 测数 据 的计算 整 理 ,并绘 制 测量图。 2、管道中 线定 位及高 程控 制 测量。 管道的起 点、终 点及转 折 点为管道的主点,其位置在 施工图中 确 定 ,管线中 线定 位作法为将 主点位置测设到 地面 上 去 ,并 用木 桩 标 定 。 (1)管道中 线定 位 管线走 向 与抗 滑 桩 、支 墩 中 心 线平 行 。这 时 管线是 在 现场直 接选 定 或 在 大 比 例 尺 地形图上 设计时 ,根 据 地物 的关 系 来 确 定 主点的位置,于 此 按 照 设计提 供 的关 系 数 据 ,进 行 管线定 位。如 现场无 适 当 控 制 点可 资利 用,可 沿 管线近 处 布设控 制 导 线。管线定 位时 ,最 常采用极 坐 标 法与角 度交 会 法。其测角 精 度一 般 可 采用30″,量距 精 度为 1/5000,并 应 分 别计算 测设点的点位误 差 。管线的起 止 点、转 折 点在 地面 测定 以 后 ,进 行 检 查 测量,实 测各转 折 点的夹 角 ,其与设计值 的比 差 不 得 超 过 ±1′。同时 应 丈 量它们 之间的距 离 ,实 量值 与设计值 比 较 ...
