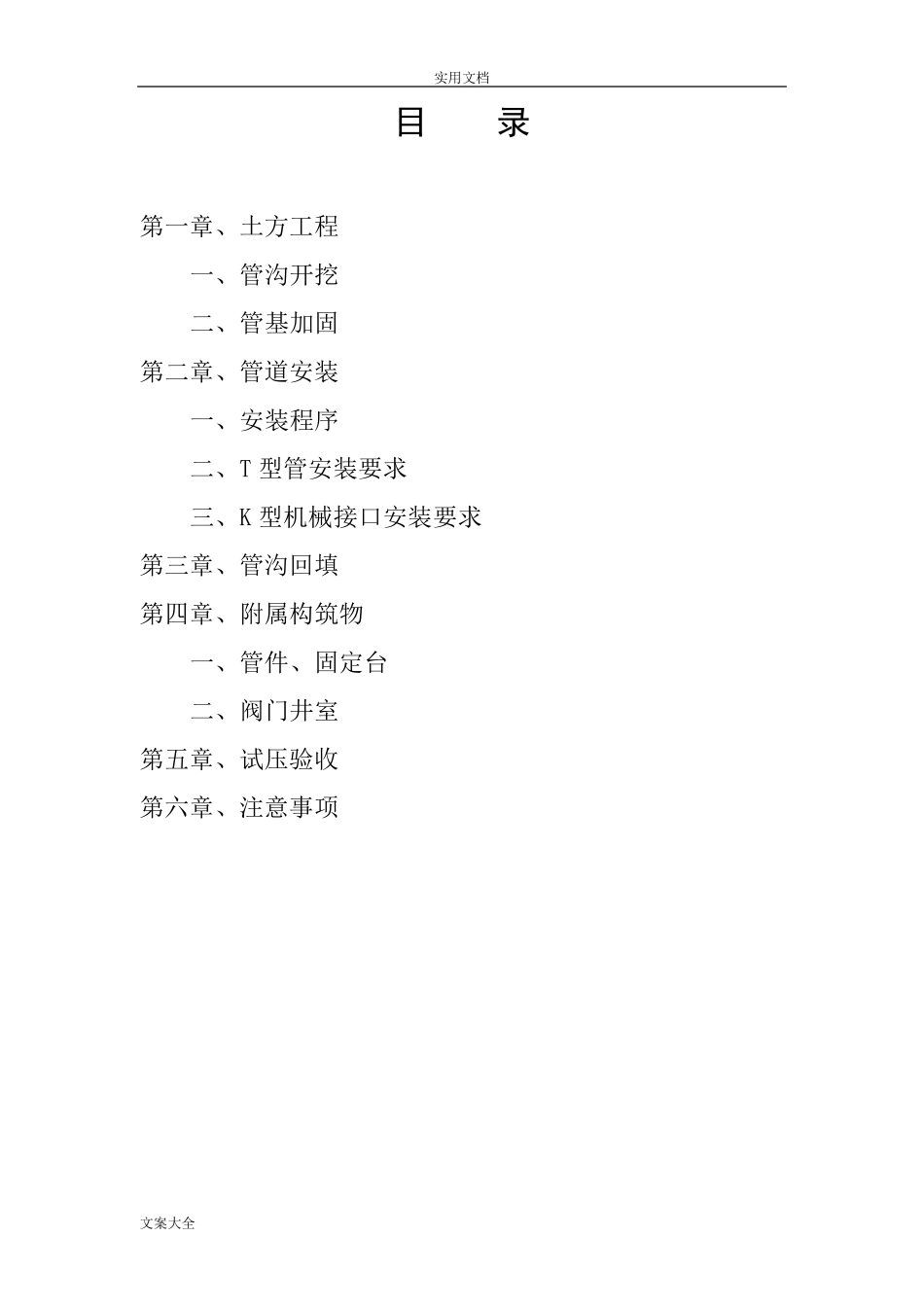

实用文档 文案大全 目 录 第一章、土方工程 一、管沟开挖 二、管基加固 第二章、管道安装 一、安装程序 二、T 型管安装要求 三、K 型机械接口安装要求 第三章、管沟回填 第四章、附属构筑物 一、管件、固定台 二、阀门井室 第五章、试压验收 第六章、注意事项 第 2 页 共 2 3 页 2 编制说明： 球墨铸铁管从国际到国内现已广泛应用于城镇供水及燃气行业，是用户比较能认可的一种成熟产品，现从制造、标准、设计、使用等均已形成系列标准，为了提高球墨铸铁管管道工程的施工水平，保证工程质量，完成设计意图，满足管线使用要求，本文特将球墨铸铁管施工要求作一规定说明，供同行参考，不足之处请指教。 第 3 页 共 2 3 页 3 第一章、土方工程 一、开挖管沟 1）挖掘管沟时，应根据现场土质情况、地下水情况、管道断面尺寸、管道埋深等施工条件，正确的选择沟槽断面形式，为施工创造良好的作业条件。原则在保证工程质量和施工安全的前提下，尽量减少土方的开挖量，降低施工费用，加快施工进度； 2）在施工区域内，有碍施工的已有建筑物和构筑物（道路、沟渠、其它管路、电杆、树木等），开挖前建设单位与有关单位进行协商； 3）开挖前按设计管线的走向放中心线，打标记木桩； 4）挖掘时，应考虑留用部分好的原土以备管沟回填使用，根据作业面堆放原土场地，注意堆土坡度，高度，保证施工安全，在管子的接口处，管沟应宽一些，以方便接口的连接施工； 5）挖掘时，防备下雨时雨水流入管沟，活地下渗水现象，应当准备必要的排水设备； 6）挖掘管沟尺寸（不用钢板支撑时）一般坡度取0.33，见 表 一 土质良好地方T型 管沟： 砂 垫 层 高度A 第 4 页 共 2 3 页 4 注：（1）埋深度北方地区应大于下二表深度，应在当地冻土层以下； （2）快速道、重载车辆较多的埋深管子地方，按设计管道内压及外压的1.5-2 倍安全系数考虑深度，但绝对不能小于1 米埋深度； （3）h’为砂垫层厚度； 表一（T 型管数据） 口径 A(mm) B(mm) H(mm) h’ (mm) 80 760 500 1200 200 100 800 550 1200 200 150 850 580 1200 200 200 880 600 1200 200 250 890 600 1200 200 300 900 600 1200 200 350 1010 700 1200 200 400 1150 800 1200 200 450 1300 900 1200 200 500 1470 1100 1200 200 600 1730 1300 1200 200 700 1800 1350 1200 200 ...
