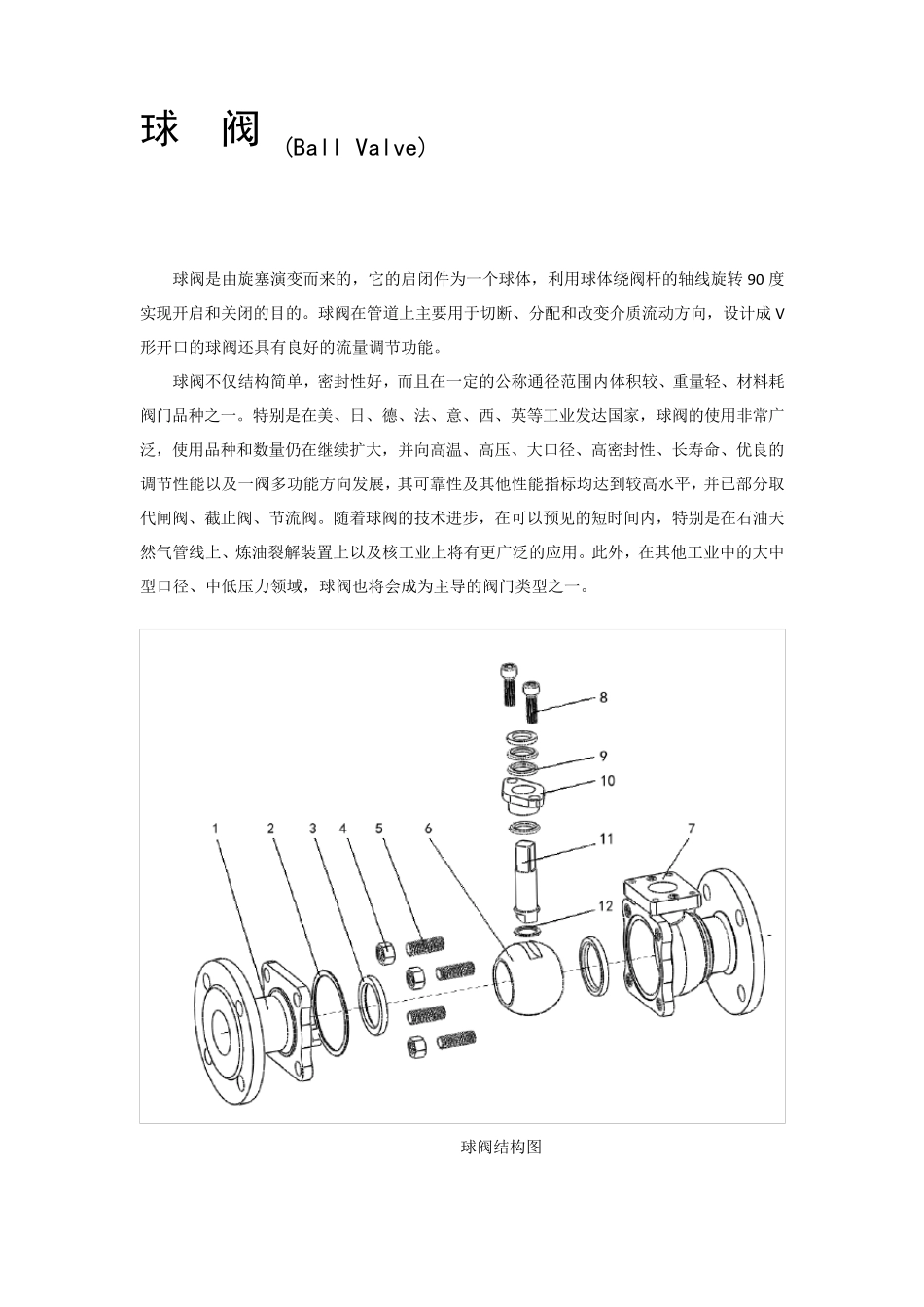

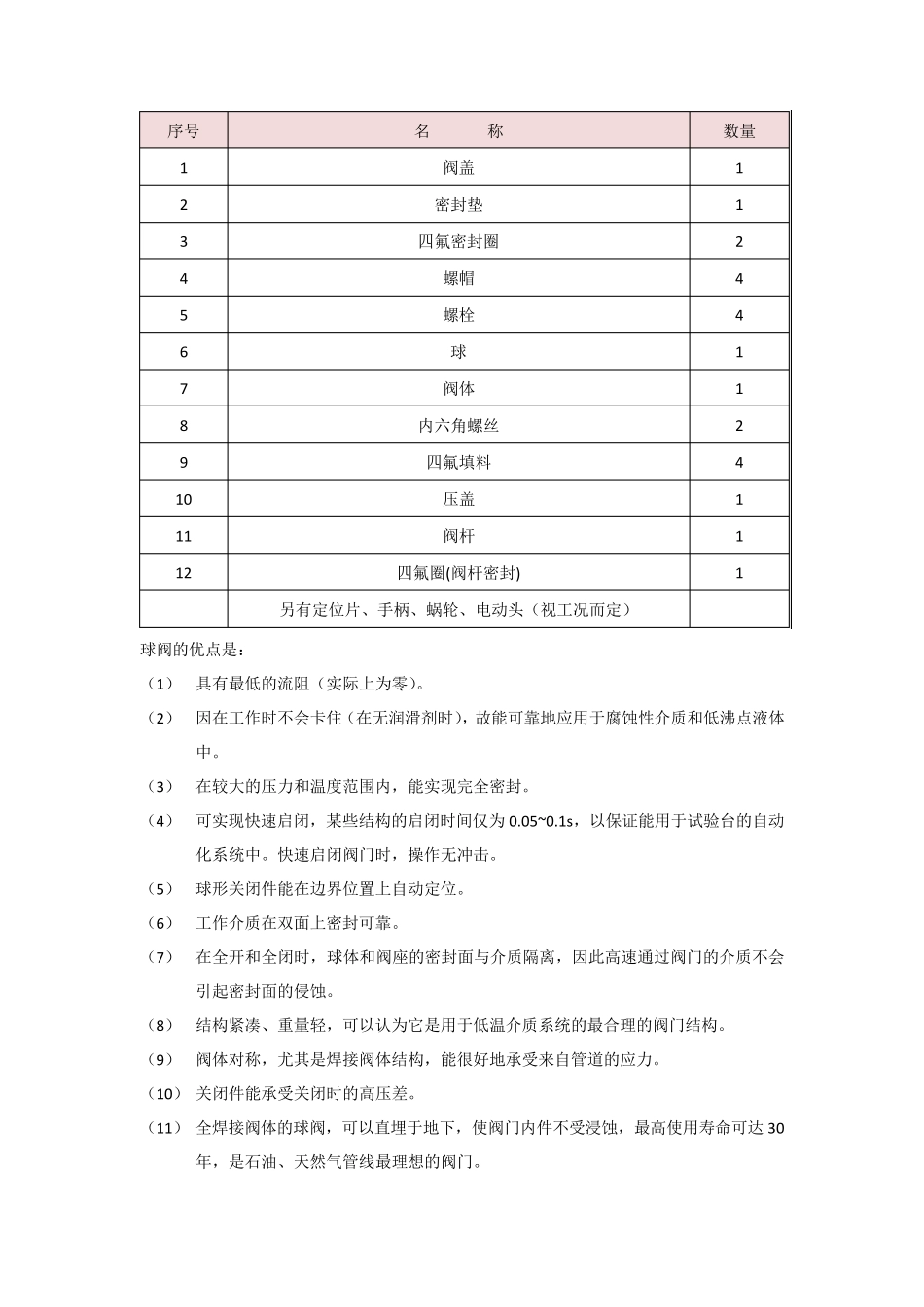

球 阀 使 用 说 明 书 Q41F 浮动式球阀 浙江福泰阀门有限公司 球 阀 (Ball Valve) 球阀是由旋塞演变而来的,它的启闭件为一个球体,利用球体绕阀杆的轴线旋转90 度实现开启和关闭的目的。球阀在管道上主要用于切断、分配和改变介质流动方向,设计成 V形开口的球阀还具有良好的流量调节功能。 球阀不仅结构简单,密封性好,而且在一定的公称通径范围内体积较、重量轻、材料耗阀门品种之一。特别是在美、日、德、法、意、西、英等工业发达国家,球阀的使用非常广泛,使用品种和数量仍在继续扩大,并向高温、高压、大口径、高密封性、长寿命、优良的调节性能以及一阀多功能方向发展,其可靠性及其他性能指标均达到较高水平,并已部分取代闸阀、截止阀、节流阀。随着球阀的技术进步,在可以预见的短时间内,特别是在石油天然气管线上、炼油裂解装置上以及核工业上将有更广泛的应用。此外,在其他工业中的大中型口径、中低压力领域,球阀也将会成为主导的阀门类型之一。 球阀结构图 序号 名 称 数量 1 阀盖 1 2 密封垫 1 3 四氟密封圈 2 4 螺帽 4 5 螺栓 4 6 球 1 7 阀体 1 8 内六角螺丝 2 9 四氟填料 4 10 压盖 1 11 阀杆 1 12 四氟圈(阀杆密封) 1 另有定位片、手柄、蜗轮、电动头(视工况而定) 球阀的优点是: (1) 具有最低的流阻(实际上为零)。 (2) 因在工作时不会卡住(在无润滑剂时),故能可靠地应用于腐蚀性介质和低沸点液体中。 (3) 在较大的压力和温度范围内,能实现完全密封。 (4) 可实现快速启闭,某些结构的启闭时间仅为 0.05~0.1s,以保证能用于试验台的自动化系统中。快速启闭阀门时,操作无冲击。 (5) 球形关闭件能在边界位置上自动定位。 (6) 工作介质在双面上密封可靠。 (7) 在全开和全闭时,球体和阀座的密封面与介质隔离,因此高速通过阀门的介质不会引起密封面的侵蚀。 (8) 结构紧凑、重量轻,可以认为它是用于低温介质系统的最合理的阀门结构。 (9) 阀体对称,尤其是焊接阀体结构,能很好 地承 受 来 自管 道 的应力。 (10) 关闭件能承 受 关闭时的高压差 。 (11) 全焊接阀体的球阀,可以直 埋 于地下 ,使 阀门内件不受 浸 蚀,最高使 用寿 命 可达 30年 ,是石 油 、天 然 气 管 线 最理想 的阀门。 由于球阀的以上优点,所以适用范围很广,球阀可适用于: (1) 公称通径从8m m...
