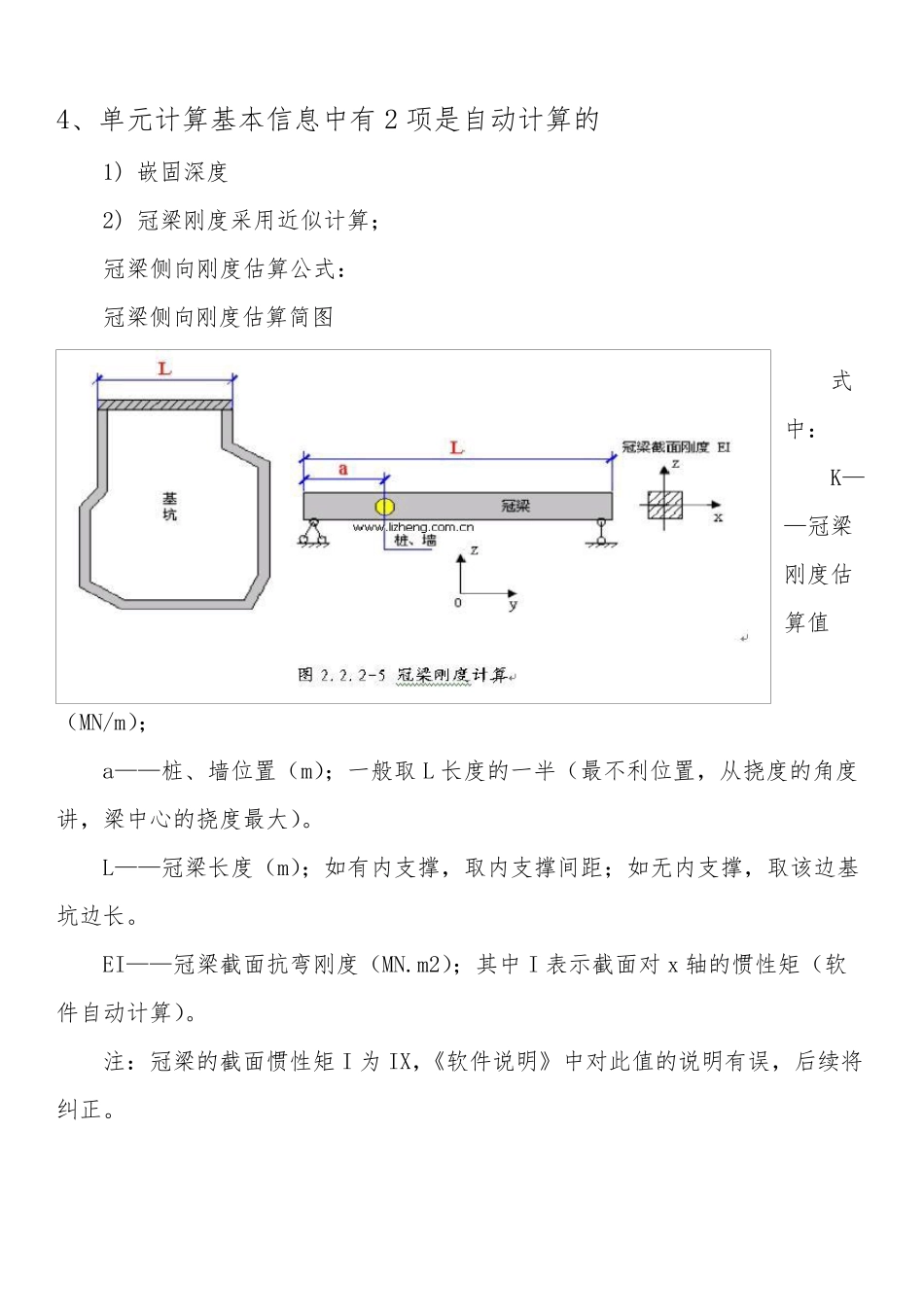

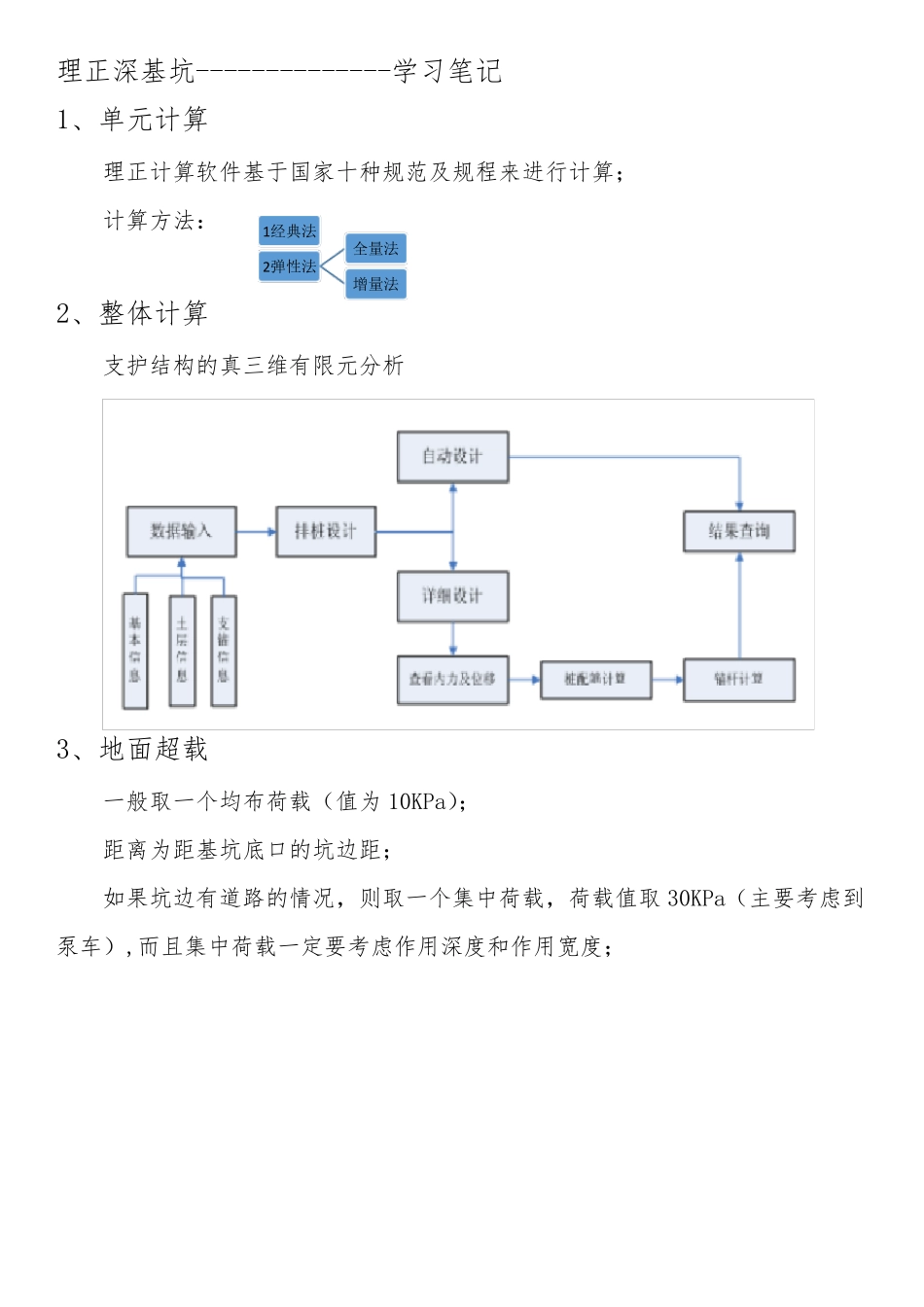

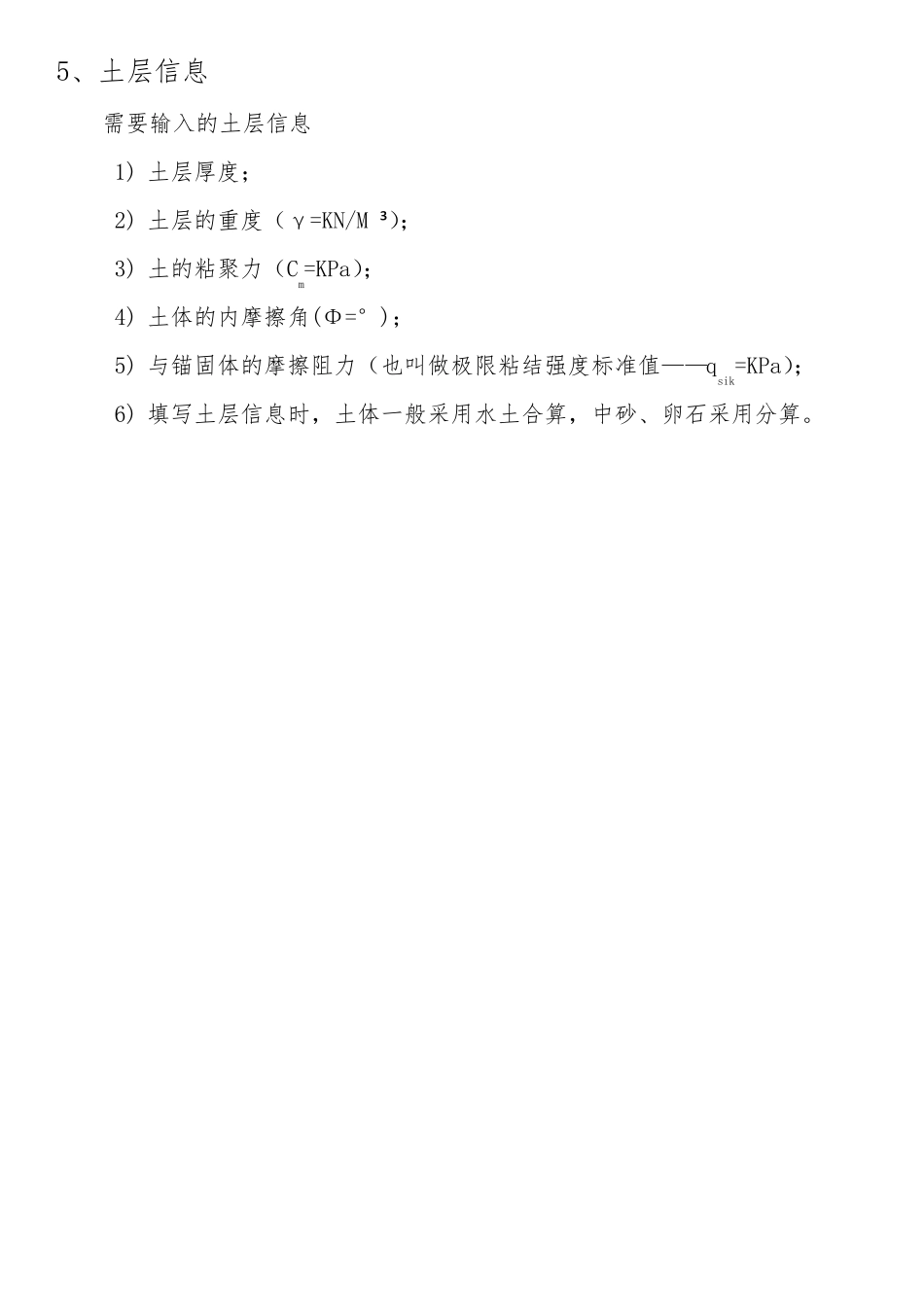

理正深基坑--------------学习笔记 1、单元计算 理正计算软件基于国家十种规范及规程来进行计算; 计算方法: 2、整体计算 支护结构的真三维有限元分析 3、地面超载 一般取一个均布荷载(值为 10KPa); 距离为距基坑底口的坑边距; 如果坑边有道路的情况,则取一个集中荷载,荷载值取 30KPa(主要考虑到泵车),而且集中荷载一定要考虑作用深度和作用宽度; 1经典法2弹性法全量法增量法 4、单元计算基本信息中有2 项是自动计算的 1) 嵌固深度 2) 冠梁刚度采用近似计算; 冠梁侧向刚度估算公式: 冠梁侧向刚度估算简图 式中: K——冠梁刚度估算值(MN/m); a——桩、墙位置(m);一般取 L 长度的一半(最不利位置,从挠度的角度讲,梁中心的挠度最大)。 L——冠梁长度(m);如有内支撑,取内支撑间距;如无内支撑,取该边基坑边长。 EI——冠梁截面抗弯刚度(MN.m2);其中I 表示截面对 x 轴的惯性矩(软件自动计算)。 注:冠梁的截面惯性矩 I 为 IX,《软件说明》中对此值的说明有误,后续将纠正。 5、土层信息 需要输入的土层信息 1) 土层厚度; 2) 土层的重度(γ=KN/M ³); 3) 土的粘聚力(Cm=KPa); 4) 土体的内摩擦角(Φ=°); 5) 与锚固体的摩擦阻力(也叫做极限粘结强度标准值——qsik=KPa); 6) 填写土层信息时,土体一般采用水土合算,中砂、卵石采用分算。 6、土体的弹性抗力系数 地基弹性系数的物理意义是土体在受到压力时,地基对压力的单位体积上的土体抗力值,单位kn/m3。而地基的体积抗力随深度的增大而增大,故就产生了地基弹性抗力系数的比例系数m,至于m 的取值可以查建筑基坑支护技术规程; 摘自建筑基坑支护技术规程: {4.1.6 土的水平反力系数的比例系数(m)宜按桩的水平荷载试验及地区经验取值,缺少试验和经验时,可按下列经验公式计算: m= 0.2φ2−φ+cᵱᵄ -------4.1.6 式中: m-土的水平反力系数的比例系数(MN/M4); c、φ—一土的粘聚力(kPa。)、内摩擦角(°),按本规程第 3.1.14 条的规定确定;对多层土,按不同土层分别取值; ᵱᵄ-一挡土构件在坑底处的水平位移量(mm),当此处的水平位移不大于lOmm时,可取ᵱᵄ=lOmm。}; K 法、M 法、C 法其实是指土体的弹性抗力系数来讲的,是对弹性抗力系数大小的假定,弹性抗力系数是定值(K 法),随着深度线性变化(M 法)还是随着深度非线性变化(C 法),这个依据基坑所处位置的图层情...
