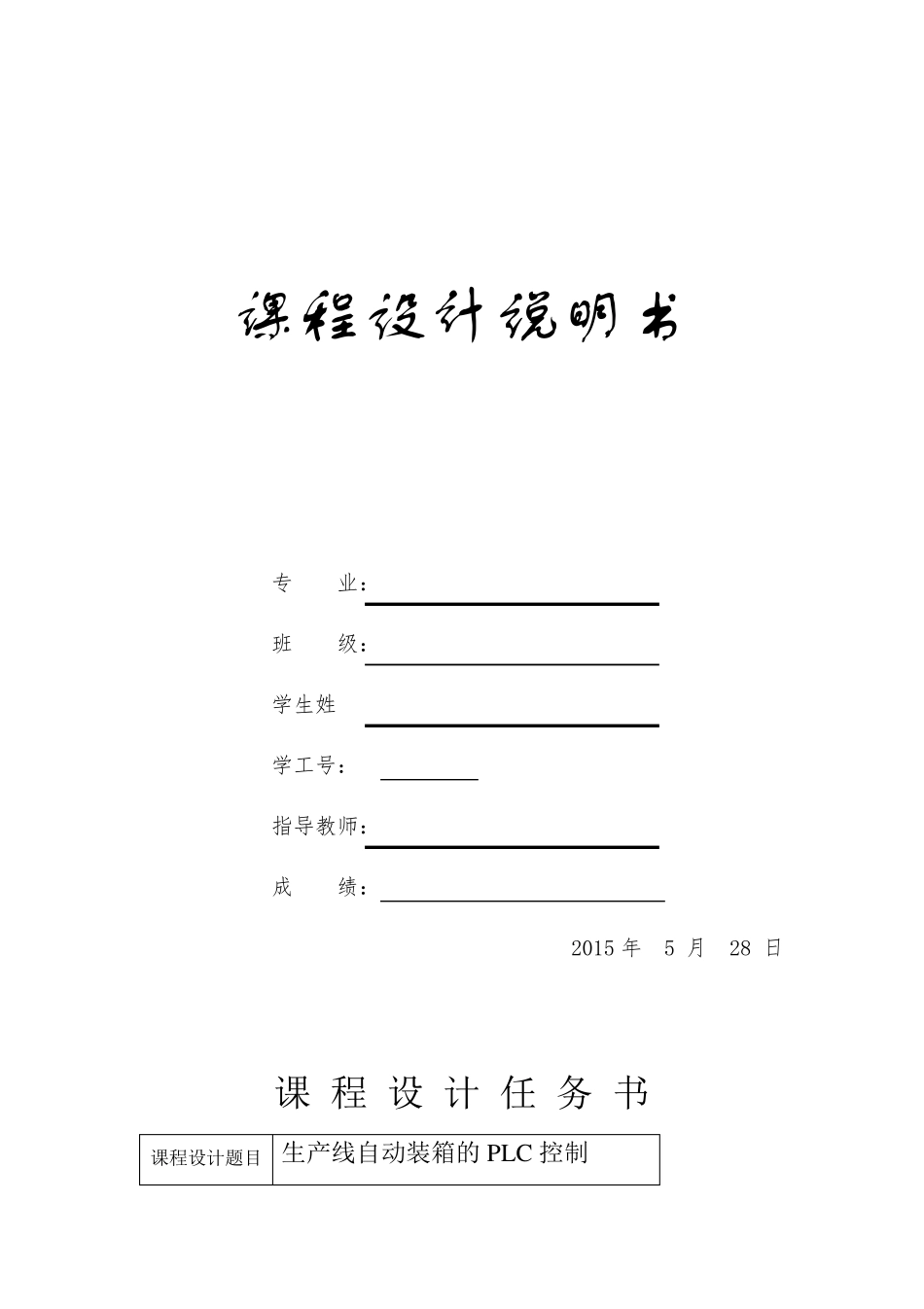

课程设计说明书 专 业: 班 级: 学生姓 学工号: 指导教师: 成 绩: 2015 年 5 月 28 日 课 程 设 计 任 务 书 课程设计题目 生产线自动装箱的 PLC 控制 功能 技术 指标 对生产线上某种产品按指定数量装箱,产品装箱前装箱后都由传送带传送。 工作量 五个工作日 工作计划 1 .先找资料 2 .编辑程序,电气图 3 .下入程序运行 4 .调试 指导教师评语 2 0 1 5 年 5 月 2 8 日 第一章 绪论 在现代化的工业生产中,常常需要对产品进行技术和包装,如果这些繁杂的工作由人工完成的话不但效率低,而且劳动强度大,不适合现代化的劳 动需要。本文主要对基于生产线自动装箱的PLC 控制系统进行了详细的分析。 课程设计的主要目的是通过某一生产设备的电气控制装置的设计实践,了解一般电气控制系统设计过程、设计要求、应完成的工作内容和具体设计方法。通过设计也有助于复习、巩固以往所学的知识,达到灵活应用的目的。电气设必须满足生产设备和生产工艺的要求,因此,设计之前必须了解设备的用途、结构、操作要求和工艺过程,在此过程中培养从事设计工作的整体观念。 1.1 概述 对生产线上某种产品自动按指定数量(如 12 个)装箱,产品装箱前及装箱后都由传送带传送。 生产线自动装箱控制装置示意图如图所示。生产产品由传送带 A 传送,装入由 B 传送的空箱中。每 12 个产品装入一箱,当传送带(1KW)传送了12 个产品装入一箱后,传送带 B (2KW)将该箱产品移走,并传送下一个空箱到指定位置等待传送带 A 传送来的产品。 1.2 设计任务和要求 用 PLC控制整个控制装置要达到以下要求: 1.按下控制装置启动按钮后,传送带B 先启动运行,拖动空箱前移至指定位置,达到指定位置后,由SQ2 发出信号,使传送带B 制动停止。 2.传送带 B 停车后,传送带 A 启动运行,产品逐一落人箱内,由传感器检 测 产品数量,当累 计产品数量达 12 个时 ,传送带 A 制动停车,传送带 B 启动运行。 生产线自动装箱控制装置示意图。 3.上述过程周 而 复始 地 进行,直 到按下停止按钮,传送带 A 和传送带 B 同 时 停止。其 工作流 程图如图所示。 4.应有必要的信号指示,如电源 有电、传送带A 和传送带 B 工作等。 5.传送带 A 和传送带 B 应有独 立 点 动控制,以便 于调 试 和维 修 。 第二章 电路的方框图 生产线自动装箱工作流程图 第...
