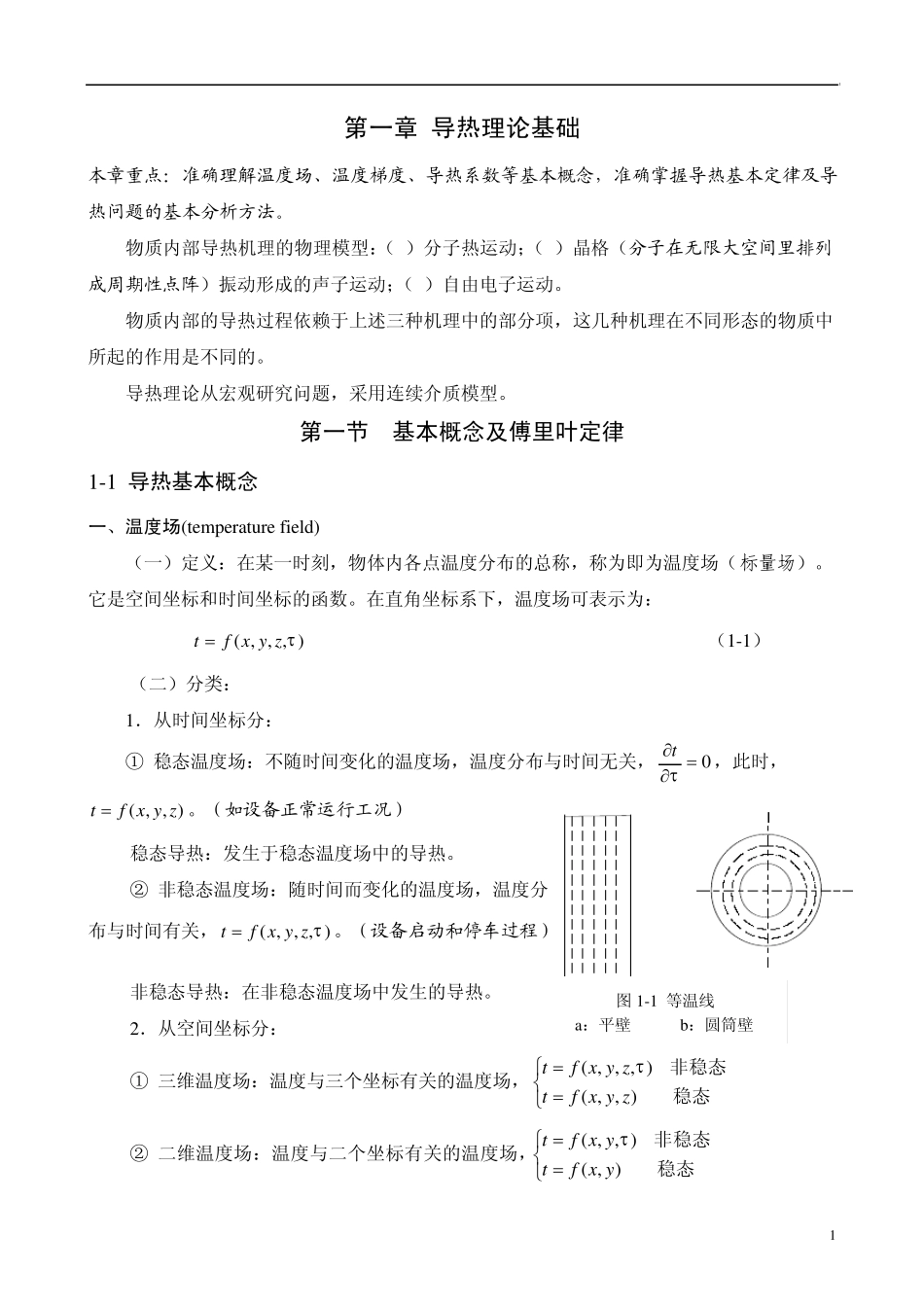

1 第一章 导热理论基础 本章重点：准确理解温度场、温度梯度、导热系数等基本概念，准确掌握导热基本定律及导热问题的基本分析方法。 物质内部导热机理的物理模型：（1）分子热运动；（2）晶格（分子在无限大空间里排列成周期性点阵）振动形成的声子运动；（3）自由电子运动。 物质内部的导热过程依赖于上述三种机理中的部分项，这几种机理在不同形态的物质中所起的作用是不同的。 导热理论从宏观研究问题，采用连续介质模型。 第一节 基本概念及傅里叶定律 1-1 导热基本概念 一、温度场(temperatu re field) （一）定义：在某一时刻，物体内各点温度分布的总称，称为即为温度场（标量场）。它是空间坐标和时间坐标的函数。在直角坐标系下，温度场可表示为： ),,,(zyxft  （1-1） （二）分类： 1．从时间坐标分： ① 稳态温度场：不随时间变化的温度场，温度分布与时间无关，0t，此时，),,(zyxft 。（如设备正常运行工况） 稳态导热：发生于稳态温度场中的导热。 ② 非稳态温度场：随时间而变化的温度场，温度分布与时间有关，),,,(zyxft 。（设备启动和停车过程） 非稳态导热：在非稳态温度场中发生的导热。 2．从空间坐标分： ① 三维温度场：温度与三个坐标有关的温度场，稳态非稳态),,(),,,(zyxftzyxft ② 二维温度场：温度与二个坐标有关的温度场，稳态非稳态),(),,(yxftyxft 图 1-1 等温线 a：平壁 b：圆筒壁 2 Ptt+tt-tgrad tq③ 一维温度场：温度只与一个坐标有关的温度场，稳态非稳态，)()(xftxft 二、等温面与等温线 1．等温面(isothermal su rface)：在同一时刻，物体内温度相同的点连成的面即为等温面。 2．等温线(isotherms)：用一个平面与等温面相截，所得的交线称为等温线。 为了直观地表示出物体内部的温度分布，可采用图示法，标绘出物体中的等温面（线）。 3．等温面（线）的特点： ① 不同的等温面（线）之间是不可能相交的。图1-1所示的即为一维大平壁和一维圆筒壁内的等温面（线）的示意图。 ② 在连续介质的假设条件下，等温面（线）可以是物体中闭合的曲面或曲线，或者终止在物体的边界，不可能在物体中中断。。 ③ 等温线的疏密可直观反映出不同区域温度梯度的相对大小，若每条等温线间的温度间隔相等时，即t 相等，则等温线越疏，表明该区域热流密度越小；反之，越大。 ④ 沿等温面（等温线）无...
