第一节离心式通风机

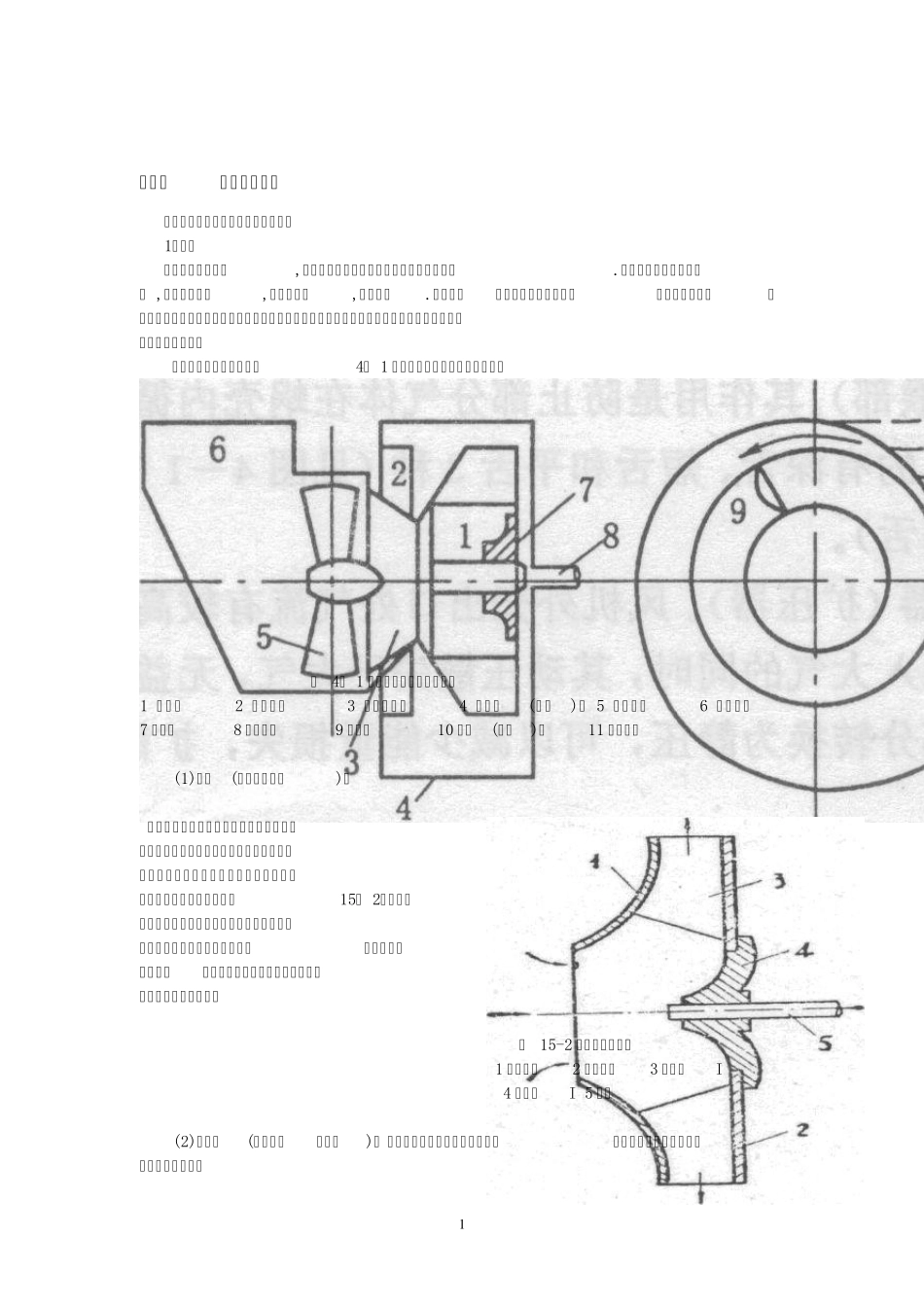

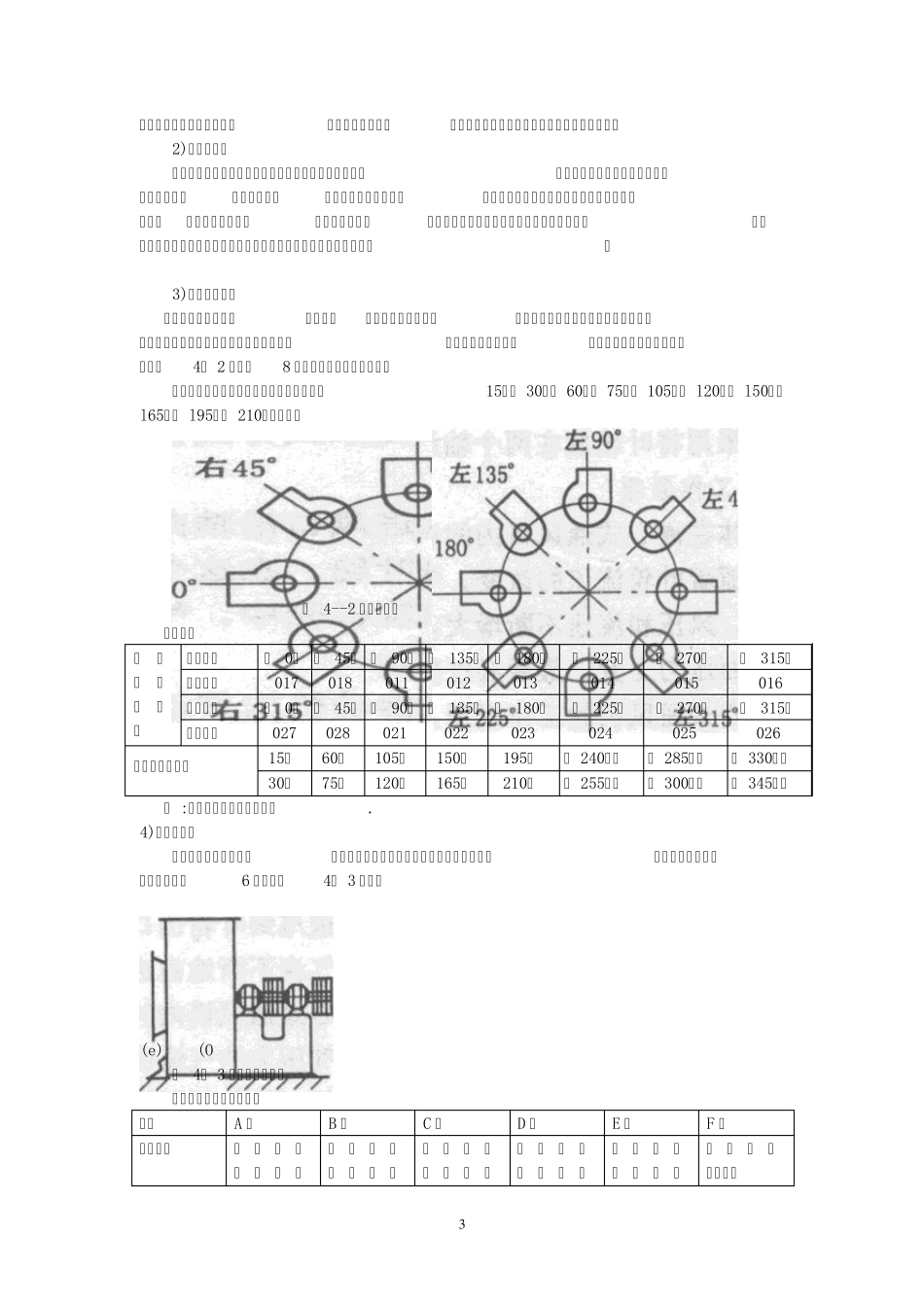

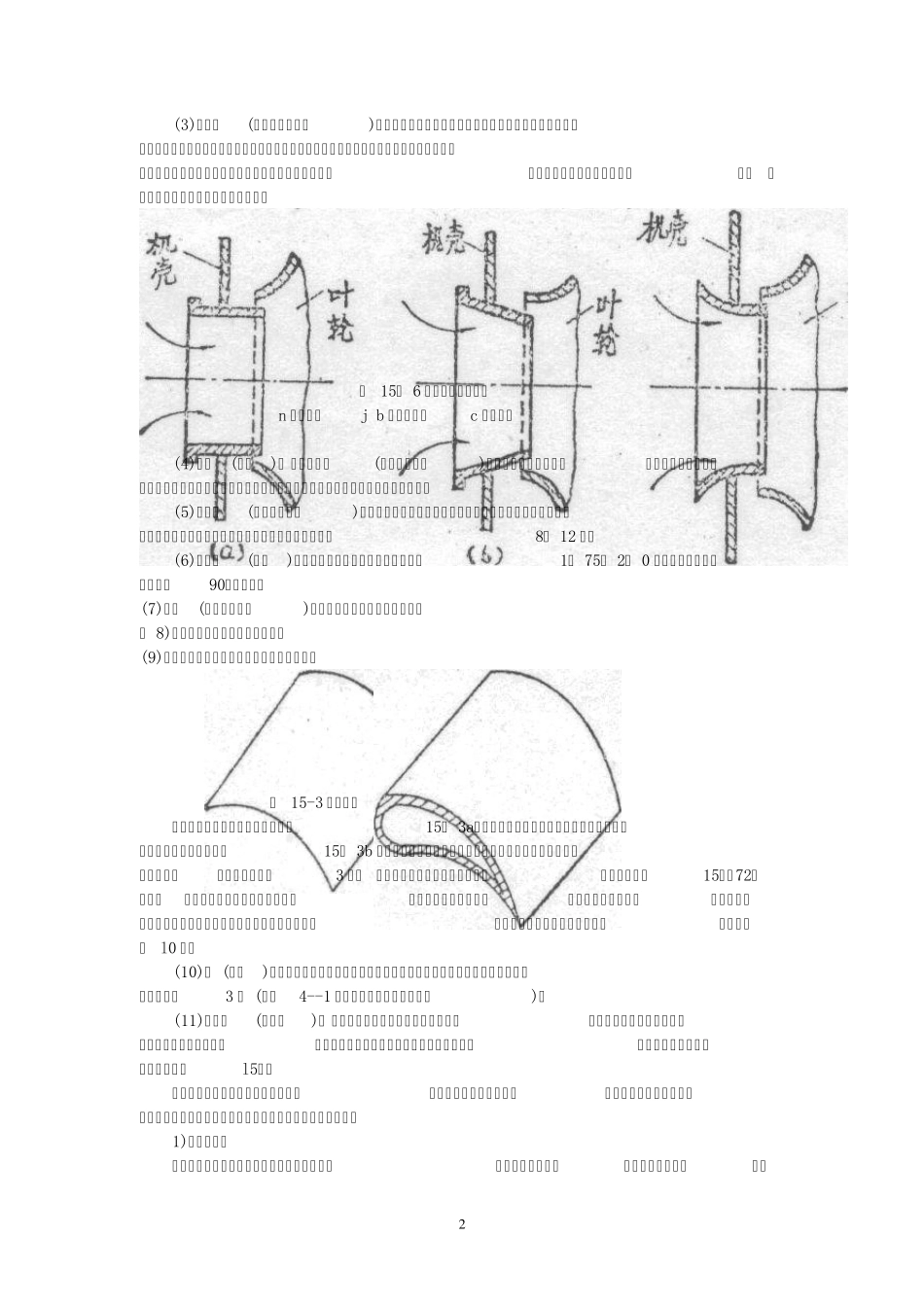

1 第一节 离心式通风机 一、离心式通风机的结构、工作原理 1．结构 矿用离心式通风机,一般分为具有前弯叶片和具有后弯叶片两种.前弯式叶片离心式通风机 ,压力系数较高,但效率较低,经济性差.我国五、六十年代生产的产品，属于淘汰产品。后弯式叶片离心式通风机，压力系数较低，但效率较高，经济性好，现代高效离心式通风机，大都属于此类型。 离心式通风机的结构如图4— 1 所示。其主要部件的功能如下： 图 4— 1 离心式通风机结构示意图 1 一叶轮 2 一整流器 3 一集流器； 4 一机壳(蜗壳)； 5 一调节器 6 一进风箱 7 一轮毂 8 一大轴； 9 一叶片 10 一舌(喉部)； 11 一扩散器 (1)叶轮(风轮、工作轮)。 它是离心式通风机的关键部件，由前盘、后盘、叶片和轮毂等零件焊接或铆接而成。 后盘紧固在轮毂上用键与风机转轴或直接与电动机轴相连接，参见图15— 2。叶轮的作用在于使被吸入叶片间的空气强遣旋转，产生离心力而从叶轮中甩出来，以提高空气的压力。前盘的结构形式有平前盘、锥形前盘和弧形前盘等几种。 图 15-2 叶轮与轴的连接 1 一前盘；2 一后盘，3 一叶片I 4 一轮毂I 5 一轴 (2)整流器(稳压器、扩压环)。 它可起到减少机壳内涡流损失、入口区的压力差和泄漏，稳定气流的作用。 2 (3)集流器(喇叭口、吸风口)。它可保证气流均匀地进入叶轮，使叶轮得到良好的进气条件，减少流动损失和降低进口涡流噪声。其开口有筒形、锥形、弧形和组合形等几种。目前在大型离心式通风机上多采用弧形或锥弧形集流器，以提高风机效率和降低噪声；中、小型离心式通风机多采用弧形集流器。 图 15— 6 风机的集流器型式 n 一圆筒形j b 一圆锥形，c 一圆弧形 (4)机壳(蜗壳)。 它是用钢板(小型凤机铸造)焊成包住叶轮的外壳，其形状呈螺旋线形。它是汇集从叶轮流出的气流，导至风机的出口，并将气体的部分动能转变为静压。 (5)调节器(导流器、挡板)。通过改变其叶片开启度的大小，来控制进风量大小和叶轮进口气流方向，以满足调节要求。导流叶片数目一般为8～ 12 片。 (6)进风箱(耳子)。其横断面积与叶轮进口面积之比为1． 75～ 2． 0 时适宜，与风机出口的夹角90。为最好。 (7)轮毂(葫芦头、轴盘)。通过它将叶轮固定在大轴上。 （ 8)大轴。用以传递电动机的功率。 (9)叶片。用其将机械能转变为气体的压力能。 图 15-3 叶片型式 大多数叶片是由钢板压制而成如图15— 3a，这种叶片...
