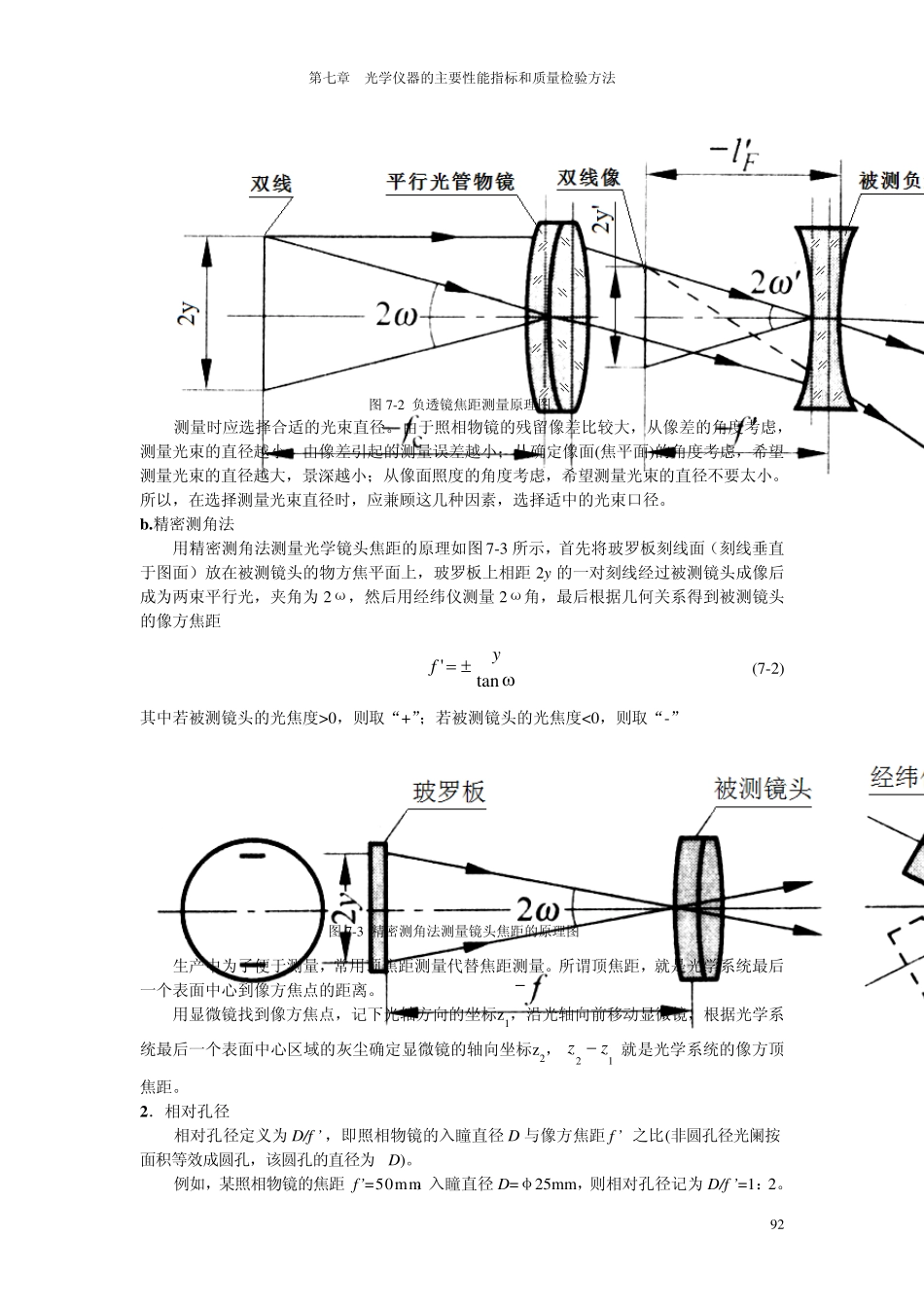

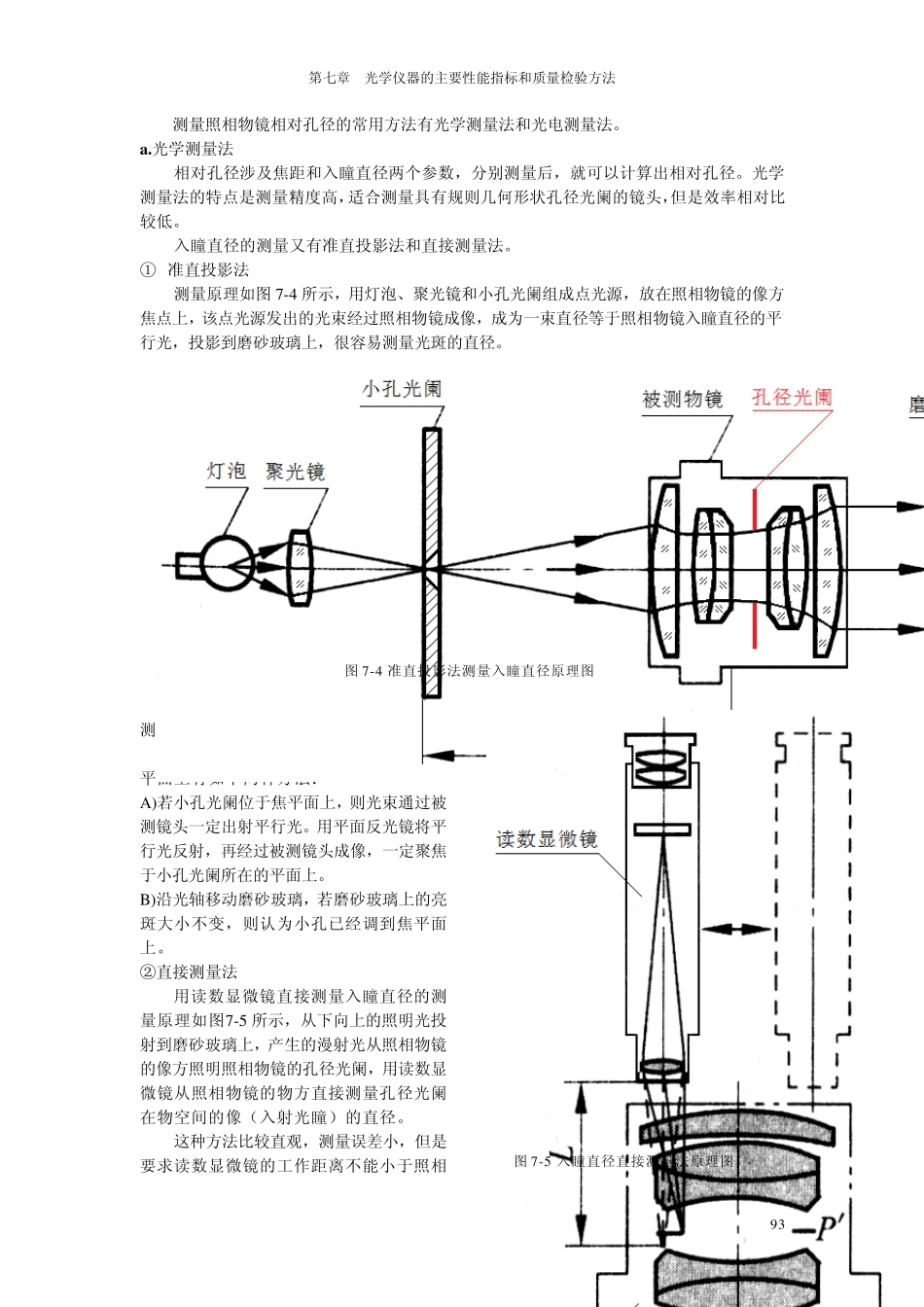

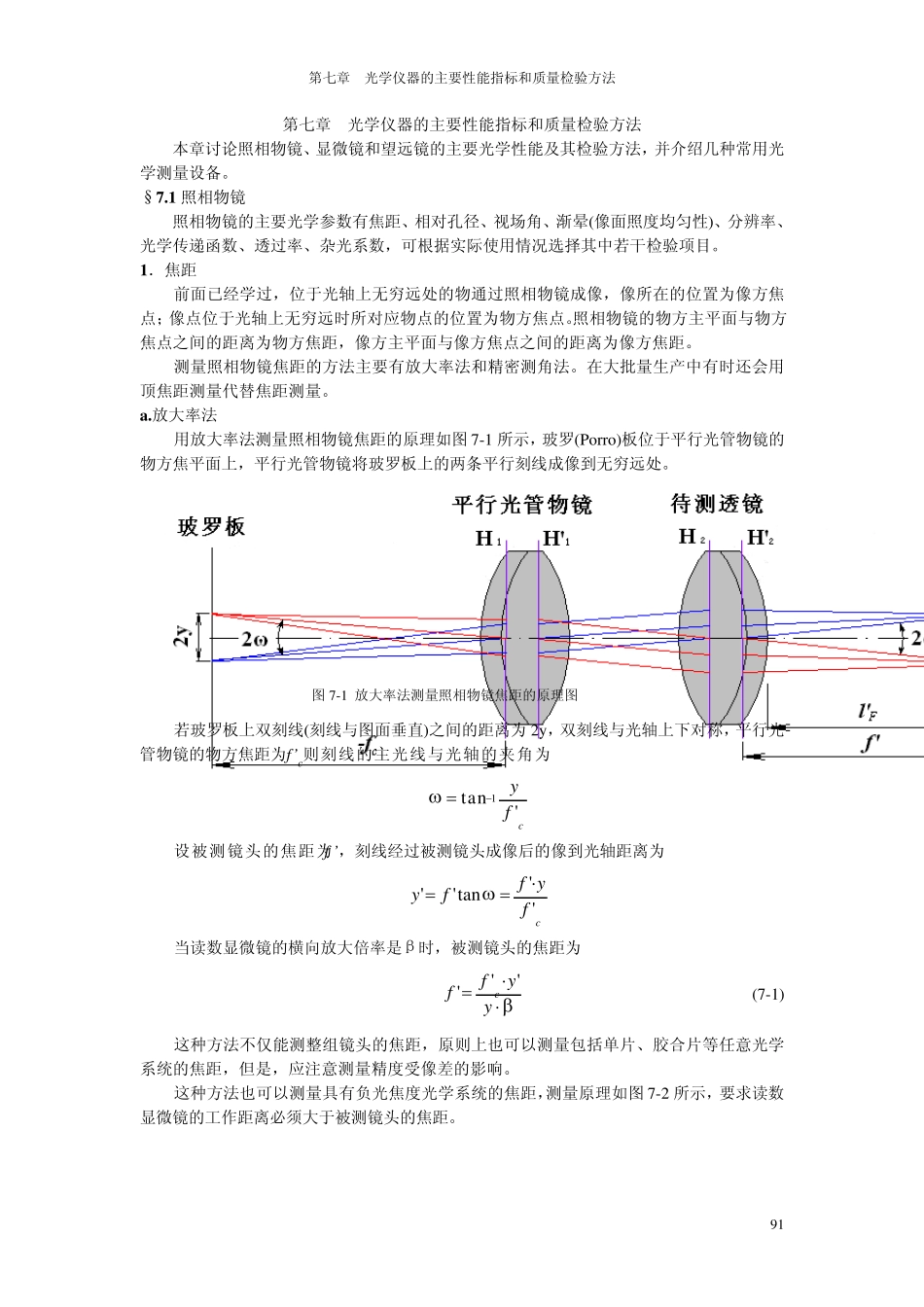

第七章 光学仪器的主要性能指标和质量检验方法 第七章 光学仪器的主要性能指标和质量检验方法 本章讨论照相物镜、显微镜和望远镜的主要光学性能及其检验方法，并介绍几种常用光学测量设备。 §7 .1 照相物镜 照相物镜的主要光学参数有焦距、相对孔径、视场角、渐晕(像面照度均匀性)、分辨率、光学传递函数、透过率、杂光系数，可根据实际使用情况选择其中若干检验项目。 1 ．焦距 前面已经学过，位于光轴上无穷远处的物通过照相物镜成像，像所在的位置为像方焦点；像点位于光轴上无穷远时所对应物点的位置为物方焦点。照相物镜的物方主平面与物方焦点之间的距离为物方焦距，像方主平面与像方焦点之间的距离为像方焦距。 测量照相物镜焦距的方法主要有放大率法和精密测角法。在大批量生产中有时还会用顶焦距测量代替焦距测量。 a .放大率法 用放大率法测量照相物镜焦距的原理如图7-1 所示，玻罗(Porro)板位于平行光管物镜的物方焦平面上，平行光管物镜将玻罗板上的两条平行刻线成像到无穷远处。 图7-1 放大率法测量照相物镜焦距的原理图 若玻罗板上双刻线(刻线与图面垂直)之间的距离为 2y ，双刻线与光轴上下对称，平行光管物镜的物方焦距为f’c则刻线的主光线与光轴的夹角为 cfy'tan 1−=ω 设被测镜头的焦距为f ’，刻线经过被测镜头成像后的像到光轴距离为 cfyffy''tan''⋅==ω 当读数显微镜的横向放大倍率是 β 时，被测镜头的焦距为 β⋅⋅= yyffc''' (7-1) 这 种方法不 仅 能测整 组 镜头的焦距，原则上也 可以 测量包 括 单 片 、胶 合 片 等 任 意 光学系统 的焦距，但 是 ，应注 意 测量精度受 像差 的影 响 。 这 种方法也 可以 测量具 有负 光焦度光学系统 的焦距，测量原理如图7-2 所示，要求 读数显微镜的工 作 距离必 须 大于被测镜头的焦距。 91第七章 光学仪器的主要性能指标和质量检验方法 图 7-2 负透镜焦距测量原理图测量时应选择合适的光束直径。由于照相物镜的残留像差比较大，从像差的角度考虑，测量光束的直径越小，由像差引起的测量误差越小；从确定像面(焦平面)的角度考虑，希望测量光束的直径越大，景深越小；从像面照度的角度考虑，希望测量光束的直径不要太小。所以，在选择测量光束直径时，应兼顾这几种因素，选择适中的光束口径。 b.精密测角法 用精密测角法测量光学镜头焦距的原理如图 7-3 所示，首先将玻罗板刻线面（刻线垂直于...
