第七章滚动轴承的公差与配合

第七章滚动轴承的公差与配合_第1页
1/14

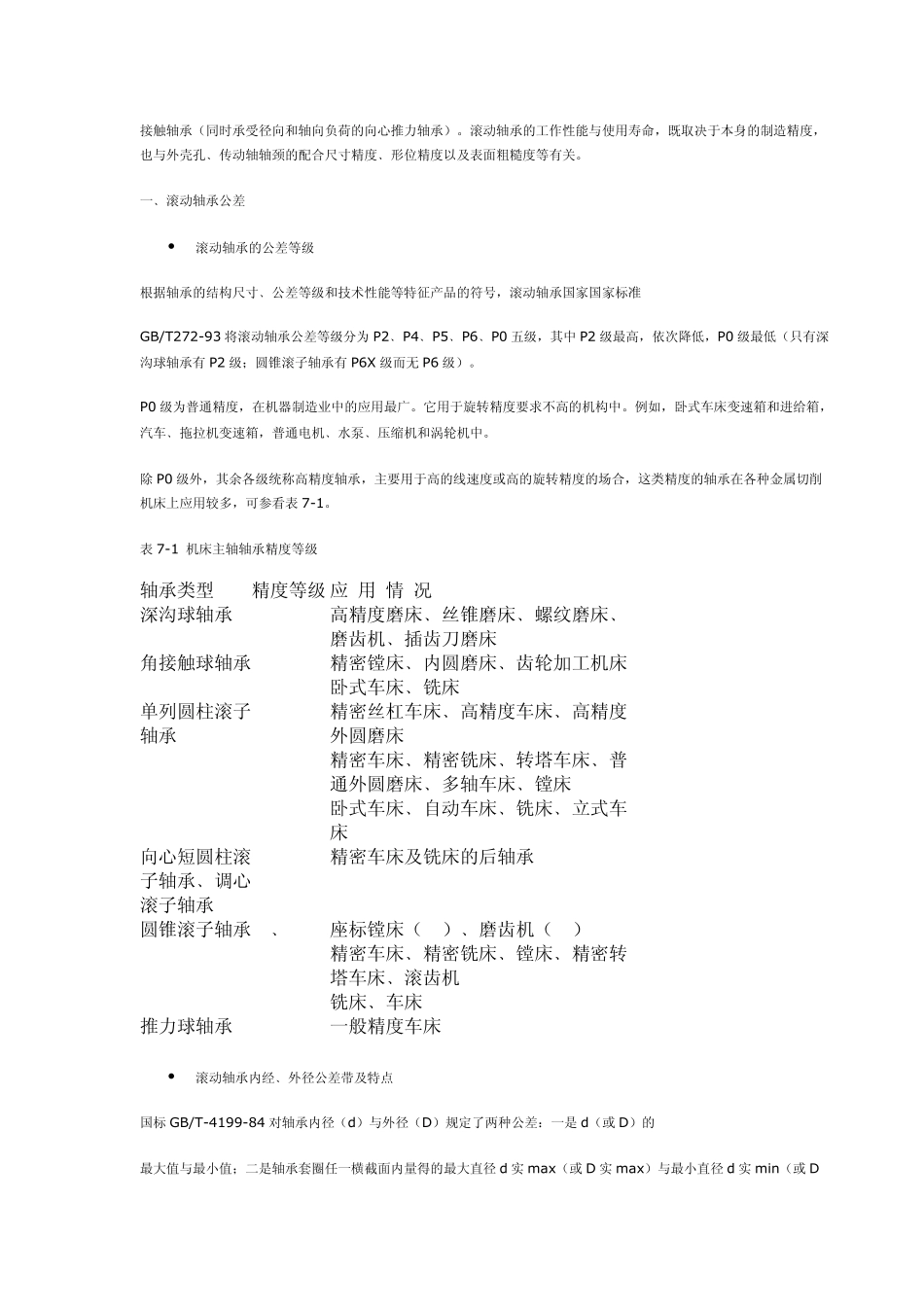

第七章滚动轴承的公差与配合_第2页
2/14

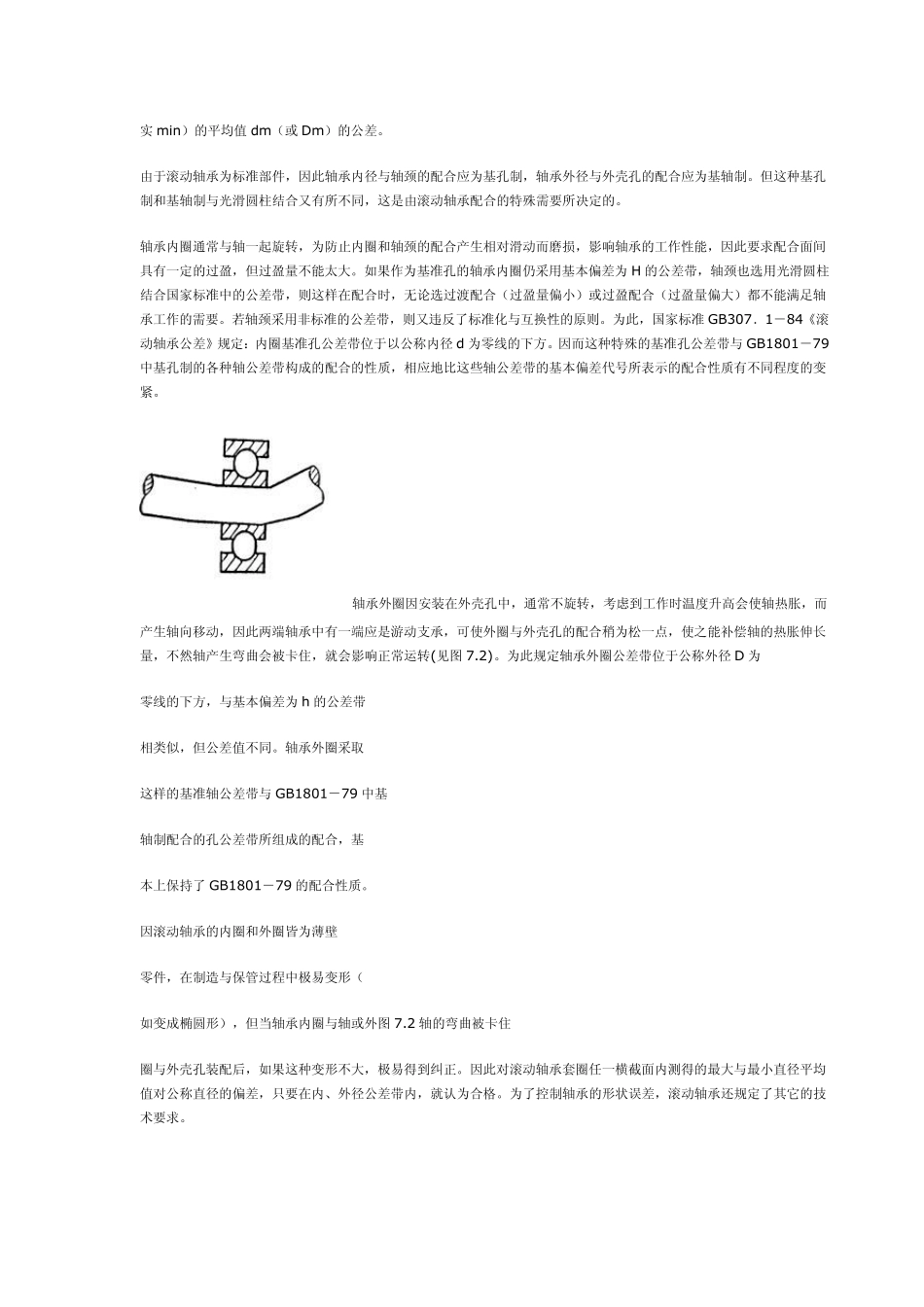

第七章滚动轴承的公差与配合_第3页
3/14
第七章滚动轴承的公差与配合 ----------------------------------------------------------------------------------------------- 本次课内容: 1.滚动轴承的互换性的概念和滚动轴承公差等级的规定及其应用; 2. 滚动轴承内、外径公差带的特点以及相配轴颈、外壳孔的公差带; 3.滚动轴承与轴颈、外壳孔配合的选用。 要求深刻理解与熟练掌握的重点内容: 1.滚动轴承公差等级的规定; 2.滚动轴承公差带的特点及选用; 3.滚动轴承与轴颈、外壳孔配合的选用。 本次课难点: 滚动轴承与轴颈、外壳孔配合的选用。 本次课教学方法: 讲解本次课的重点、难点时设计课堂提问,掌握学生理解情况。 ------------------------------------------------------------------------------------------------------------------- 滚动轴承是机械制造业中应用极为广泛的一种标准部件,它一般由外圈1﹑内圈2﹑滚动体3和保持架4所组成(图7-1)。外圈与外壳孔配合,内圈与传动轴的轴径配合,属于典型的光滑圆柱连接,但由于它的结构特点和功能要求所决定,其公差配合与一般光滑圆柱连接要求不同。 图 7-1 滚动轴承 按承受负荷的方向,滚动轴承可分为平底推力球轴承(承受轴向负荷)﹑深沟球轴承(承受径向负荷的向心轴承)和角 接触轴承(同时承受径向和轴向负荷的向心推力轴承)。滚动轴承的工作性能与使用寿命,既取决于本身的制造精度,也与外壳孔﹑传动轴轴颈的配合尺寸精度﹑形位精度以及表面粗糙度等有关。 一﹑滚动轴承公差  滚动轴承的公差等级 根据轴承的结构尺寸﹑公差等级和技术性能等特征产品的符号,滚动轴承国家国家标准 GB/T272-93 将滚动轴承公差等级分为 P2﹑P4﹑P5﹑P6﹑P0 五级,其中 P2 级最高,依次降低,P0 级最低(只有深沟球轴承有 P2 级;圆锥滚子轴承有 P6X 级而无 P6 级)。 P0 级为普通精度,在机器制造业中的应用最广。它用于旋转精度要求不高的机构中。例如,卧式车床变速箱和进给箱,汽车﹑拖拉机变速箱,普通电机﹑水泵﹑压缩机和涡轮机中。 除 P0 级外,其余各级统称高精度轴承,主要用于高的线速度或高的旋转精度的场合,这类精度的轴承在各种金属切削机床上应用较多,可参看表 7-1。 表 7-1 机床主轴轴承精度等级 轴承类型 精度等级 应 用 情 况 深沟球轴承 P4 高精度磨床﹑丝锥磨床﹑螺纹磨床﹑磨齿机﹑插齿刀磨床 角接触球轴承 P5 精密镗床﹑内圆磨床﹑齿轮加...
