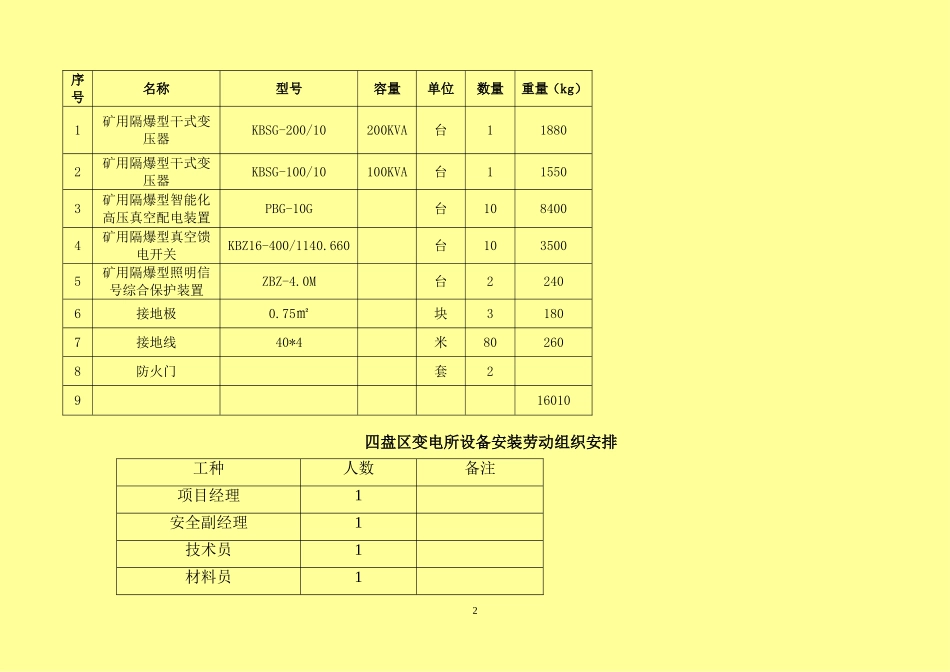

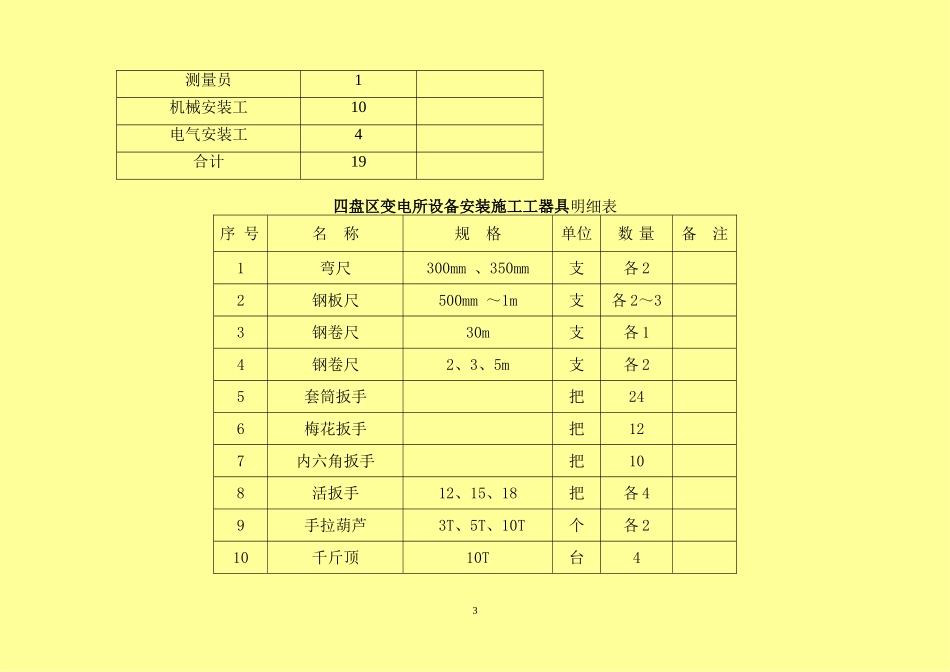

四盘区变电所设备安装施工进度计划表单位工程名称四盘区变电所设备安装施工单位陕西强宇建设工程集团有限公司丁家梁煤矿项目部时间项目开竣工时间（天）2015.04.20-2015.04.30持续时间最早开始时间最早结束时间4.204.214.224.234.244.254.264.274.284.294.30测量放线/设备运输22015.4.202015.4.21高压电气设备安装6.52015.4.222015.4.28低压电气设备安装62015.4.222015.4.28电缆敷设92015.4.212015.4.29接地装置安装1.52015.4.282015.4.29通电试运行12015.4.302015.4.30注：黑道线代表各工作持续时间。编制：审核：日期：四盘区变电所设备安装主要工程量1序号名称型号容量单位数量重量（kg）1矿用隔爆型干式变压器KBSG-200/10200KVA台118802矿用隔爆型干式变压器KBSG-100/10100KVA台115503矿用隔爆型智能化高压真空配电装置PBG-10G台1084004矿用隔爆型真空馈电开关KBZ16-400/1140.660台1035005矿用隔爆型照明信号综合保护装置ZBZ-4.0M台22406接地极0.75㎡块31807接地线40*4米802608防火门套2916010四盘区变电所设备安装劳动组织安排工种人数备注项目经理1安全副经理1技术员1材料员12测量员1机械安装工10电气安装工4合计19四盘区变电所设备安装施工工器具明细表序号名称规格单位数量备注1弯尺300mm、350mm支各22钢板尺500mm～1m支各2～33钢卷尺30m支各14钢卷尺2、3、5m支各25套筒扳手把246梅花扳手把127内六角扳手把108活扳手12、15、18把各49手拉葫芦3T、5T、10T个各210千斤顶10T台4311液压钳支112摇表1000V、2500V台各213万用表A904207台114活动扳手把3四盘区变电所设备安装施工进度计划一、施工工序测量放线——设备运输——电气设备安装（高、低压电气设备，变压器）——电缆敷设——接地装置安装——通电试运转——竣工验收。二、测量放线1、安装工程开工前要求矿组织测量、矿建和机电专业人员进行现场验收和基础移交工作。设备中心线和设备距离由专业测绘人员担当测量，确保设备位置摆放正确。2、要求基础施工单位将基准线、中心线、标高线标在墙上醒目位置。3、安装专业将基准点、线、面接收过来后，在测绘人员的配合下，放出设备安装的十字中心线，要求：并对设备基础进行认真检查，基础上平面的外形尺寸，水平度是否符合要求。预埋螺栓、预留孔、预埋板等的中心位置、高度、深度尺寸是4否正确。基础标高尺寸是否正确。三、电气设备及附件运输1、电气设备及附件使用胶轮平板车进行运输，胶轮车司机必须持有有效证件上岗。2、电气设备及附件，经监理单位、建设单位确认后，方可运输至井下。3、设备捆绑要紧固、设备要摆放在平板车的中间位置，不得盖住肖孔，设备捆绑时要垫好垫片不得损坏设备油漆。四、电气设备安装1、变压器的安装严格按照施工图纸要求，用10T手动葫芦把变压器平稳的放在预先准备的支座上，按照电缆头的制作工艺制作电缆头，两台变压器之间的防爆间隙要符合规定，变压器的接线要符合防爆标准，对变压器进行编号。2、高压开关的安装严格按照施工图纸要求，用10T手动葫芦把高压配电装置平稳的放在预先准备好的支座上，按照电缆头的制作工艺制作电缆头，10台高压开关之间的防爆间隙要符合规定，高压开关的接线要符合防爆标准，对高压开关进行编号。3、低压开关的安装严格按照施工图纸要求，用5T手动葫芦把低压开关平稳的放在预先准备好的支架上，按照电缆头的制作工艺制作电缆头，11台低压开关之间的防爆间隙要符合规定，低压开关的接线要符合防爆标准，对低压开关进行编号。五、电缆敷设1、电缆严禁有绞拧，嵌装压扁，护层断裂和表面严重划伤。2、电缆综端头和电缆接头必须封密严实，填料灌注饱满，无气泡，无泄漏现象，芯线连接紧密，绝缘带包扎严密，防潮涂料涂刷均匀，封铅表面光滑，无沙眼和裂缝。3、电缆终端和接线盒配件齐全，牢固可靠，相序正确，电缆的连接应用专用的接线盒，电缆和电缆之间的屏蔽层要连5接好。4、电缆沟内的电缆架要符合图纸尺寸，焊接牢固，除锈防腐要到位。5、电缆如有高低压同在一条沟内敷设时要高压在上依次向下敷设。6、地线要连接每一个电缆架均接地。7、电缆敷设要有一定弧度，不得拉动太紧。8、电缆过墙要穿保护钢管，保护...
