第七章集中供热系统

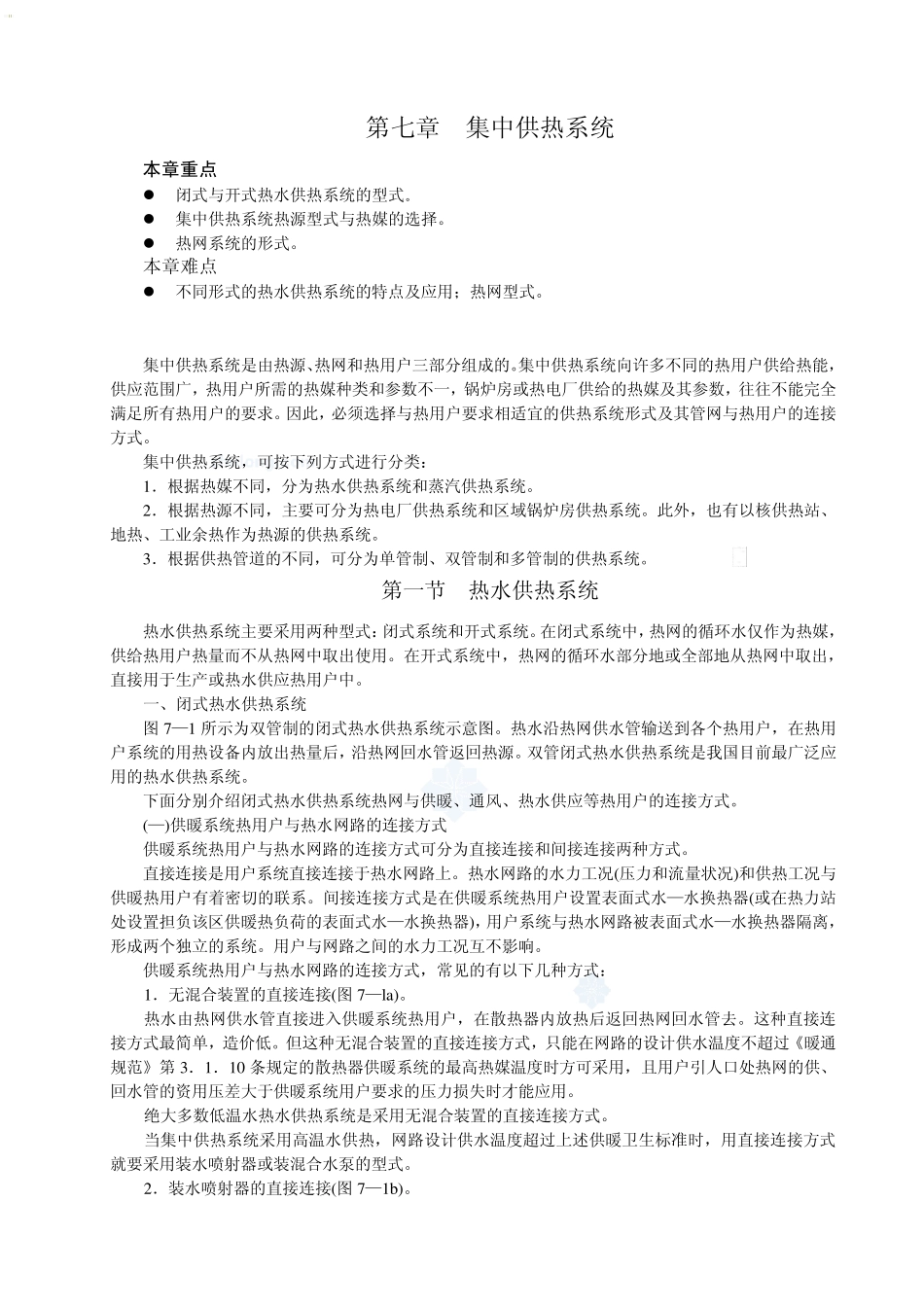

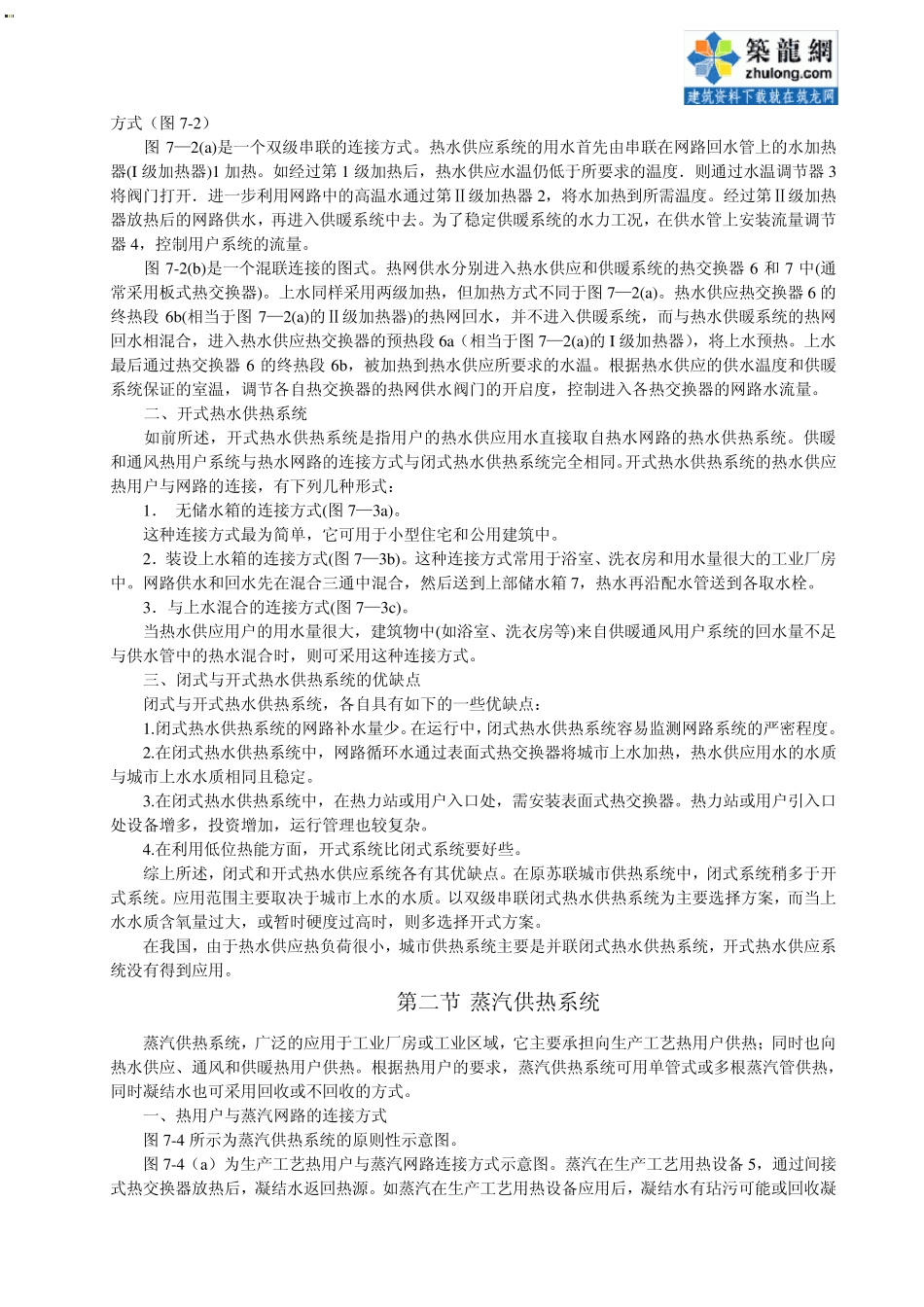

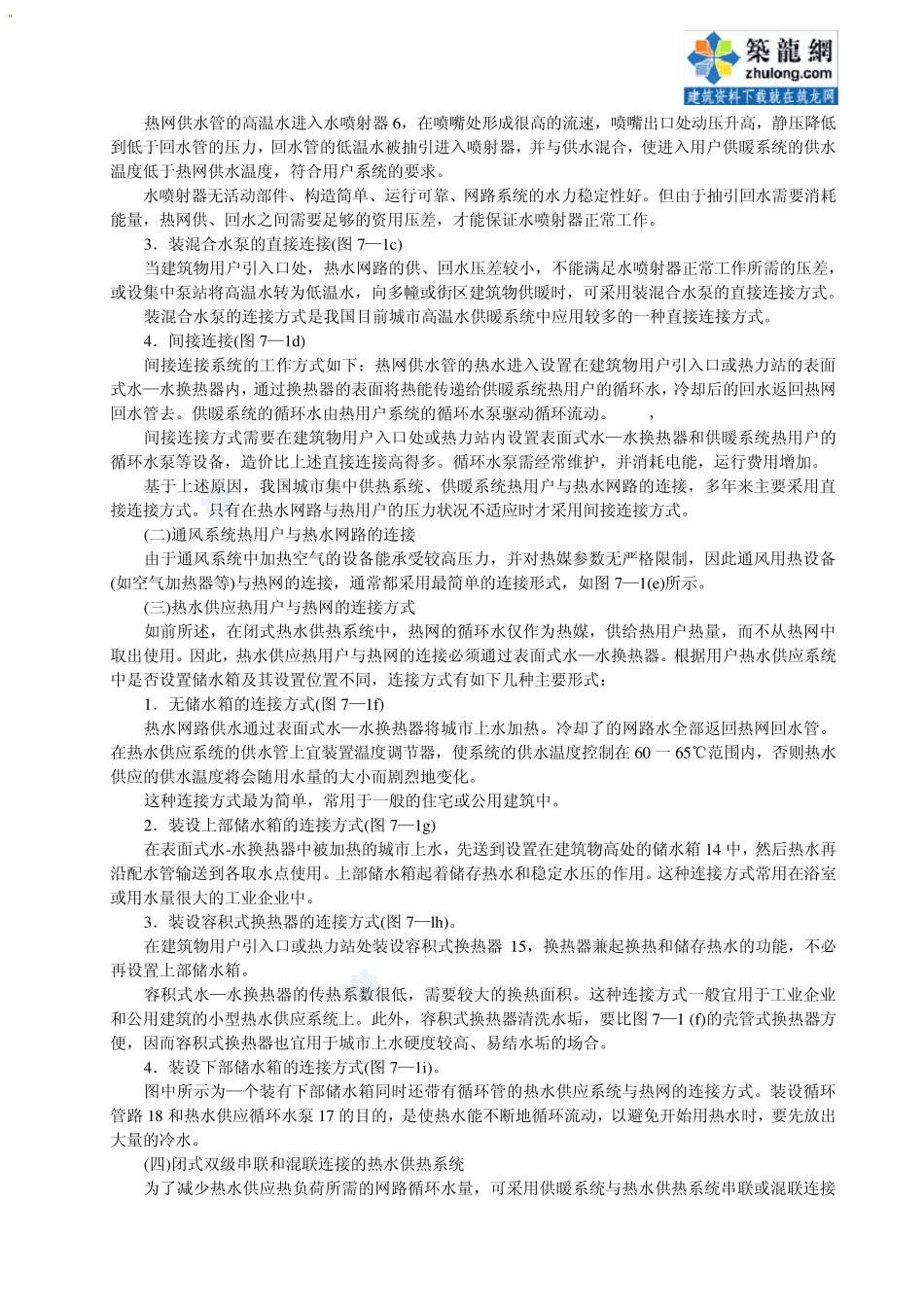

第七章 集中供热系统 本章重点  闭式与开式热水供热系统的型式。  集中供热系统热源型式与热媒的选择。  热网系统的形式。 本章难点  不同形式的热水供热系统的特点及应用；热网型式。 集中供热系统是由热源、热网和热用户三部分组成的。集中供热系统向许多不同的热用户供给热能，供应范围广，热用户所需的热媒种类和参数不一，锅炉房或热电厂供给的热媒及其参数，往往不能完全满足所有热用户的要求。因此，必须选择与热用户要求相适宜的供热系统形式及其管网与热用户的连接方式。 集中供热系统，可按下列方式进行分类： 1．根据热媒不同，分为热水供热系统和蒸汽供热系统。 2．根据热源不同，主要可分为热电厂供热系统和区域锅炉房供热系统。此外，也有以核供热站、地热、工业余热作为热源的供热系统。 3．根据供热管道的不同，可分为单管制、双管制和多管制的供热系统。 第一节 热水供热系统 热水供热系统主要采用两种型式：闭式系统和开式系统。在闭式系统中，热网的循环水仅作为热媒，供给热用户热量而不从热网中取出使用。在开式系统中，热网的循环水部分地或全部地从热网中取出，直接用于生产或热水供应热用户中。 一、闭式热水供热系统 图7—1 所示为双管制的闭式热水供热系统示意图。热水沿热网供水管输送到各个热用户，在热用户系统的用热设备内放出热量后，沿热网回水管返回热源。双管闭式热水供热系统是我国目前最广泛应用的热水供热系统。 下面分别介绍闭式热水供热系统热网与供暖、通风、热水供应等热用户的连接方式。 (—)供暖系统热用户与热水网路的连接方式 供暖系统热用户与热水网路的连接方式可分为直接连接和间接连接两种方式。 直接连接是用户系统直接连接于热水网路上。热水网路的水力工况(压力和流量状况)和供热工况与供暖热用户有着密切的联系。间接连接方式是在供暖系统热用户设置表面式水—水换热器(或在热力站处设置担负该区供暖热负荷的表面式水—水换热器)，用户系统与热水网路被表面式水—水换热器隔离，形成两个独立的系统。用户与网路之间的水力工况互不影响。 供暖系统热用户与热水网路的连接方式，常见的有以下几种方式： 1．无混合装置的直接连接(图7—la)。 热水由热网供水管直接进入供暖系统热用户，在散热器内放热后返回热网回水管去。这种直接连接方式最简单，造价低。但这种无混合装置的直接连接方式，只能在网路的设计供水温度不超过《暖通规范》第 3．1．10 条规...
