实验：三相交流电路中负载的星形接法——电工电子学实验报告

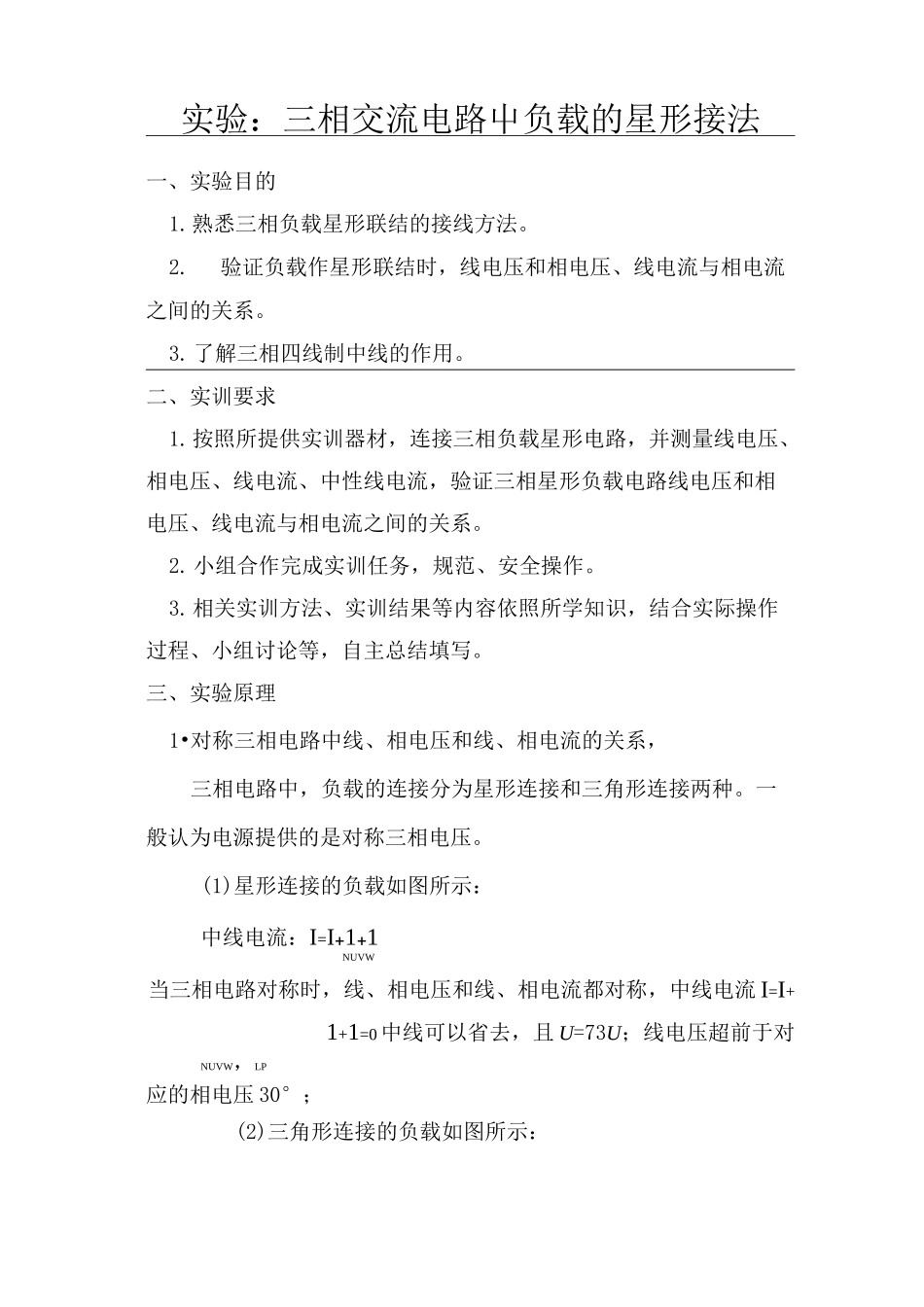

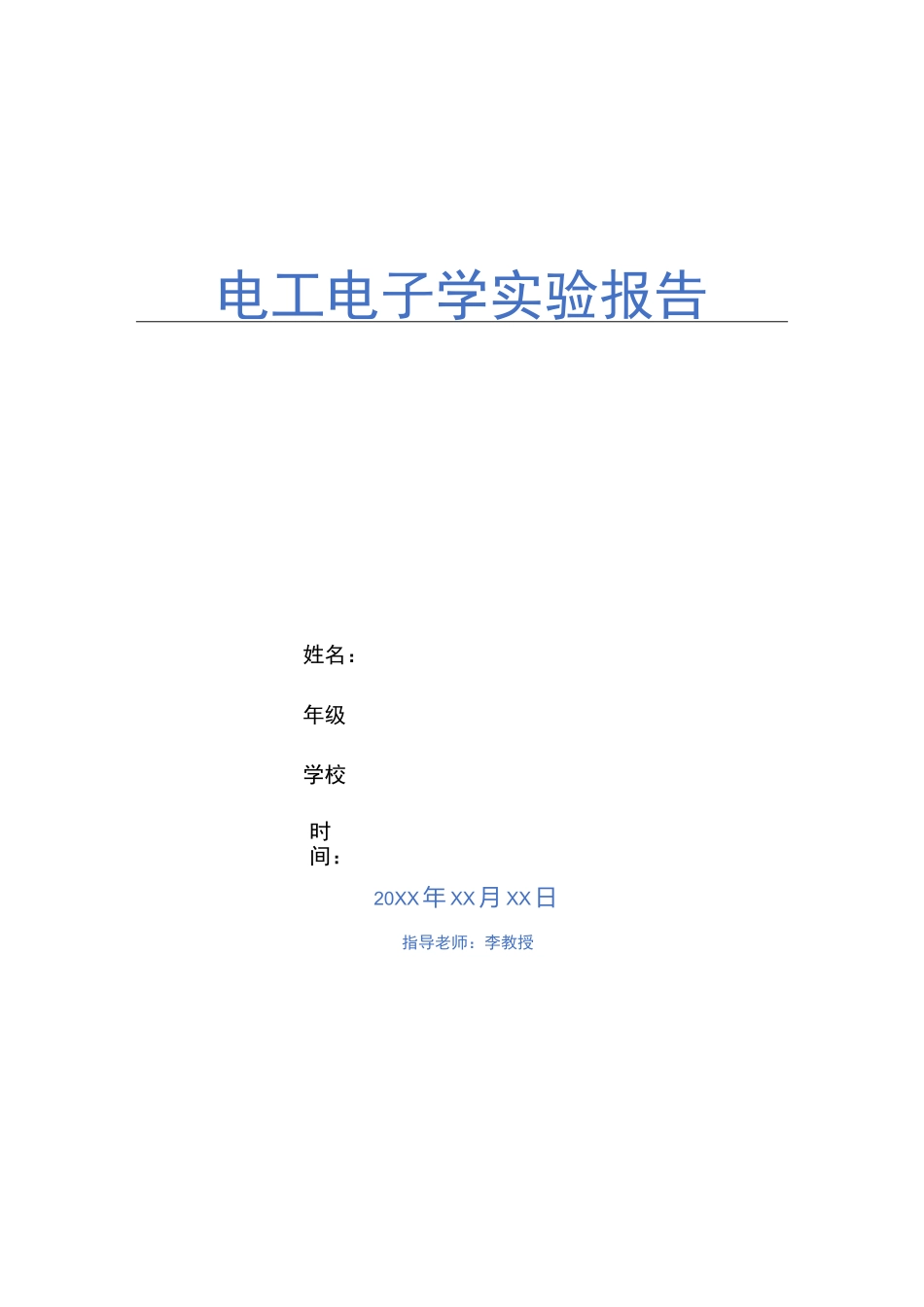

电工电子学实验报告姓名：年级学校时间：20XX 年 XX 月 XX 日指导老师：李教授实验：三相交流电路屮负载的星形接法一、实验目的1.熟悉三相负载星形联结的接线方法。2.验证负载作星形联结时，线电压和相电压、线电流与相电流之间的关系。3.了解三相四线制中线的作用。二、实训要求1.按照所提供实训器材，连接三相负载星形电路，并测量线电压、相电压、线电流、中性线电流，验证三相星形负载电路线电压和相电压、线电流与相电流之间的关系。2.小组合作完成实训任务，规范、安全操作。3.相关实训方法、实训结果等内容依照所学知识，结合实际操作过程、小组讨论等，自主总结填写。三、实验原理1•对称三相电路中线、相电压和线、相电流的关系，三相电路中，负载的连接分为星形连接和三角形连接两种。一般认为电源提供的是对称三相电压。(1)星形连接的负载如图所示：中线电流：I=I+1+1NUVW当三相电路对称时，线、相电压和线、相电流都对称，中线电流 I=I+1+1=0 中线可以省去，且 U=73U；线电压超前于对NUVW，LP应的相电压 30°；(2)三角形连接的负载如图所示：其特点是：U=U；LP一个(灯泡，220V,25W)(DG04-S)一个(300V,600V)(DG053)一个(5A、10A)(DG053)如果为对称三相负载，i=J3I，线电流滞后各相应的相电流 LP30°。3.三相负载接线原则连接后加在每相负载上的电压应等于其额定值。三、实验设备1. 灯箱2. 交流电压表3. 交流电流表四、实验内容及步骤1. 本实验采用线电压为 220V 的三相交流电源。测量该电源的线电压和相电压，并记录之。2.星形对称有中线：按下图接线，每相开 3 盏灯。测各线电压、各相电压、各相电流，记录于表中。3. 星形不对称有中线：各相灯数分别为 1、2、3 盏。重复步骤2,观察灯泡亮度有无变化。4. 星形对称无中线：除去中线，每相开 3 盏灯，测各线电压、各相电压（每相负载上的电压）、各相电流,，记于表 1 中。5. 星形不对称无中线：各相灯数分别为 1、2、3 盏，重复步骤4, 观察灯泡亮度有无变化，有何规律。测量项目工作状态线电压/V相电压/V电流/AUABUBCUCA UAO' UB0'Uco'IAIBICIO对称有中线负载无中线不对称有中线负载无中线星形接法数据表五、实验数据及分析测量项目线电压/V相电压/V电流/A工作状态UABUBCUCA UAO' UBO'UCO'IAIBICIO对称有中线负载无中线不对称有中线负载无中线星形接法数据1•如果三相负载为对称三相负载，I 二 I+1+1 二 0,中线可以NUVW省去。2.不对称三相负载作 ...
