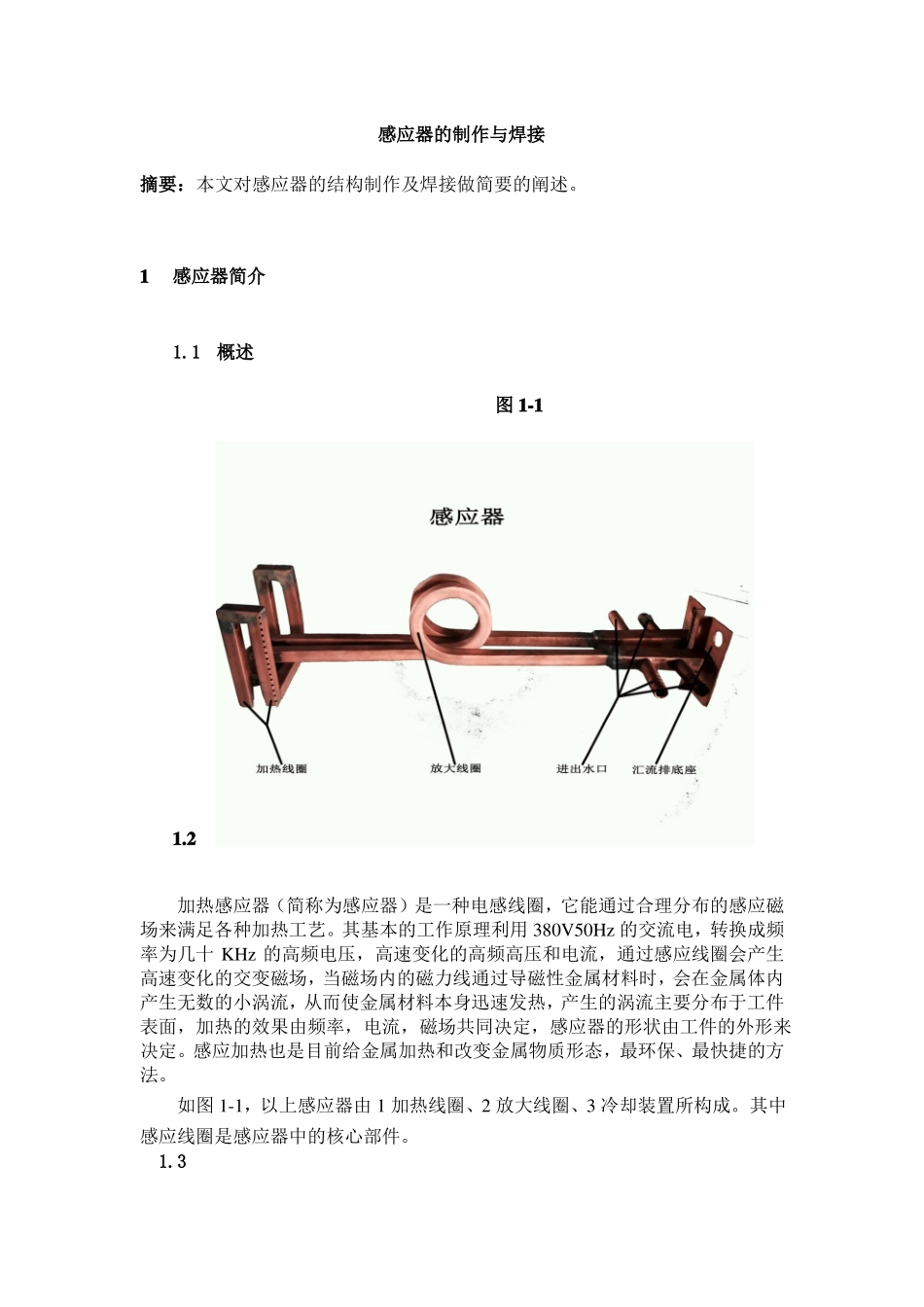

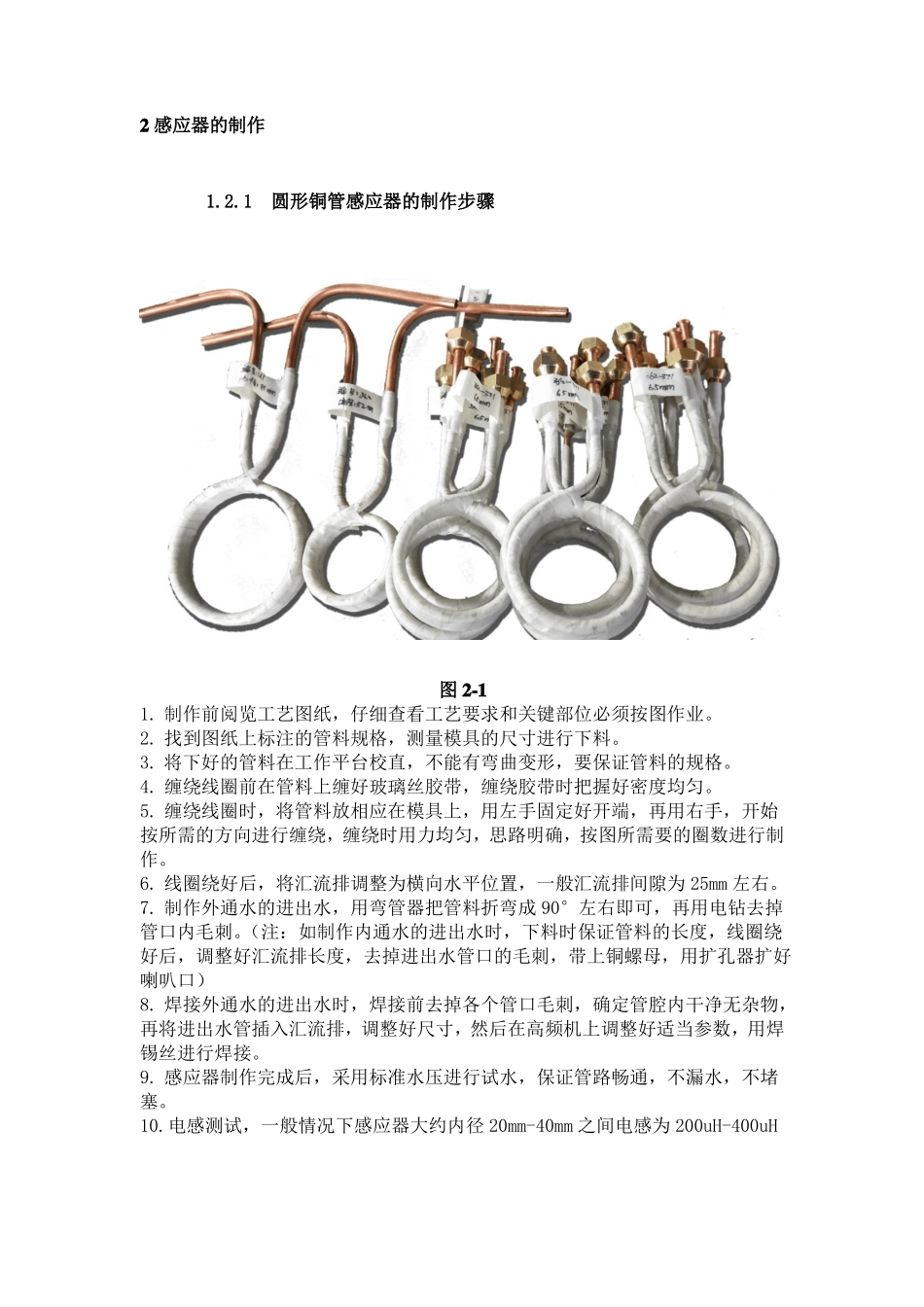

感应器的制作与焊接摘要:本文对感应器的结构制作及焊接做简要的阐述。1感应器简介1.1概述图 1-11.2加热感应器(简称为感应器)是一种电感线圈,它能通过合理分布的感应磁场来满足各种加热工艺。其基本的工作原理利用 380V50Hz 的交流电,转换成频率为几十 KHz 的高频电压,高速变化的高频高压和电流,通过感应线圈会产生高速变化的交变磁场,当磁场内的磁力线通过导磁性金属材料时,会在金属体内产生无数的小涡流,从而使金属材料本身迅速发热,产生的涡流主要分布于工件表面,加热的效果由频率,电流,磁场共同决定,感应器的形状由工件的外形来决定。感应加热也是目前给金属加热和改变金属物质形态,最环保、最快捷的方法。如图 1-1,以上感应器由 1 加热线圈、2 放大线圈、3 冷却装置所构成。其中感应线圈是感应器中的核心部件。1.3感应线圈的结构及类型感应器结构包括加热线圈、汇流排和进出水口构成。下面是几种常用感应器外形。图 1-2典型感应线圈的结构(a) 多匝单线圈 (b)单匝单线圈 (c)单匝多线圈 (d)多匝多线圈图 1-3 用来加热各种形状部件的多匝线圈结构2 感应器的制作1.2.1圆形铜管感应器的制作步骤图 2-11. 制作前阅览工艺图纸,仔细查看工艺要求和关键部位必须按图作业。2. 找到图纸上标注的管料规格,测量模具的尺寸进行下料。3. 将下好的管料在工作平台校直,不能有弯曲变形,要保证管料的规格。4. 缠绕线圈前在管料上缠好玻璃丝胶带,缠绕胶带时把握好密度均匀。5. 缠绕线圈时,将管料放相应在模具上,用左手固定好开端,再用右手,开始按所需的方向进行缠绕,缠绕时用力均匀,思路明确,按图所需要的圈数进行制作。6. 线圈绕好后,将汇流排调整为横向水平位置,一般汇流排间隙为 25mm 左右。7. 制作外通水的进出水,用弯管器把管料折弯成 90°左右即可,再用电钻去掉管口内毛刺。(注:如制作内通水的进出水时,下料时保证管料的长度,线圈绕好后,调整好汇流排长度,去掉进出水管口的毛刺,带上铜螺母,用扩孔器扩好喇叭口)8. 焊接外通水的进出水时,焊接前去掉各个管口毛刺,确定管腔内干净无杂物,再将进出水管插入汇流排,调整好尺寸,然后在高频机上调整好适当参数,用焊锡丝进行焊接。9. 感应器制作完成后,采用标准水压进行试水,保证管路畅通,不漏水,不堵塞。10.电感测试,一般情况下感应器大约内径 20mm-40mm 之间电感为 200uH-400uH1.2.2方形铜管感应器的制作步骤图 2-...
