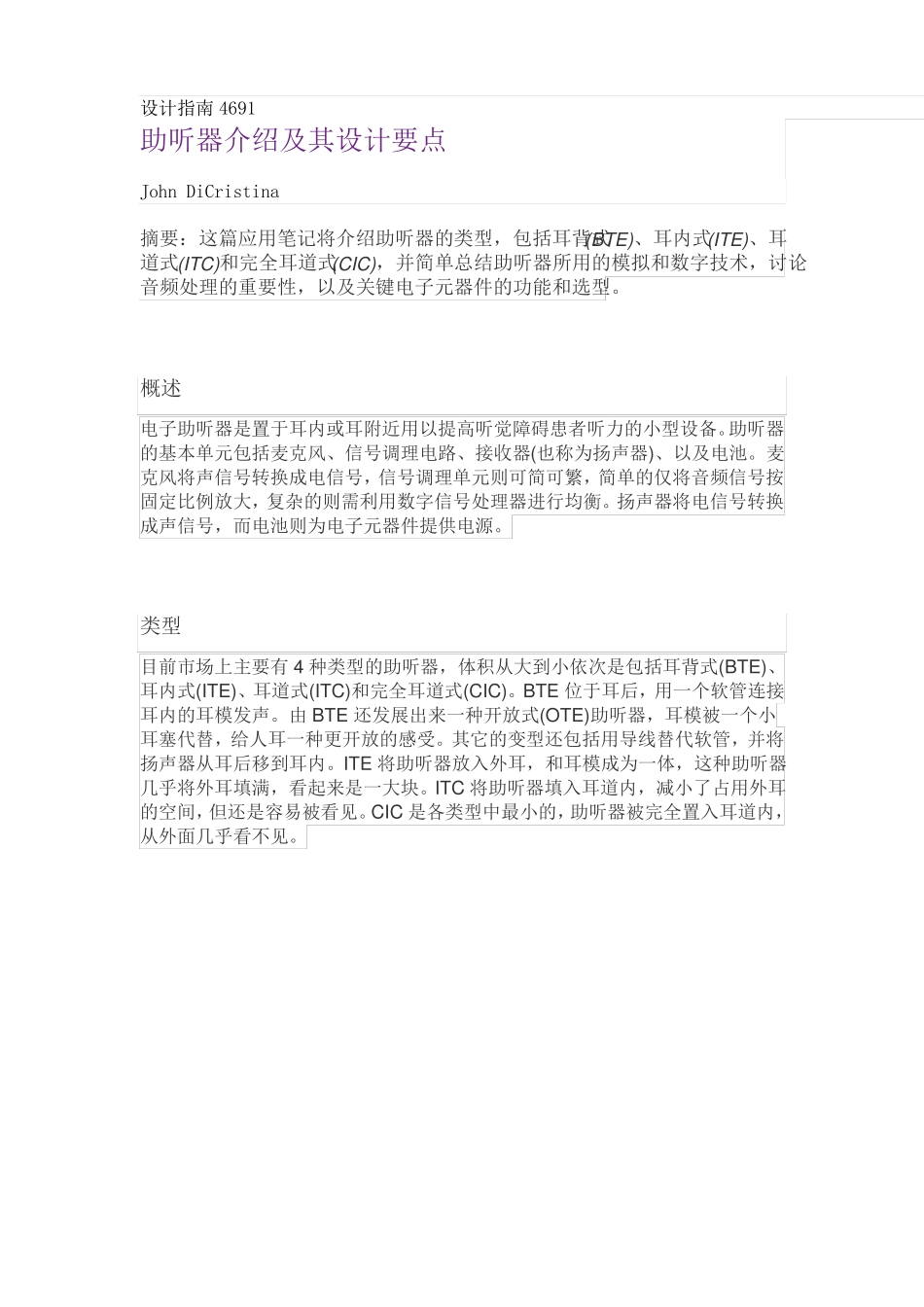

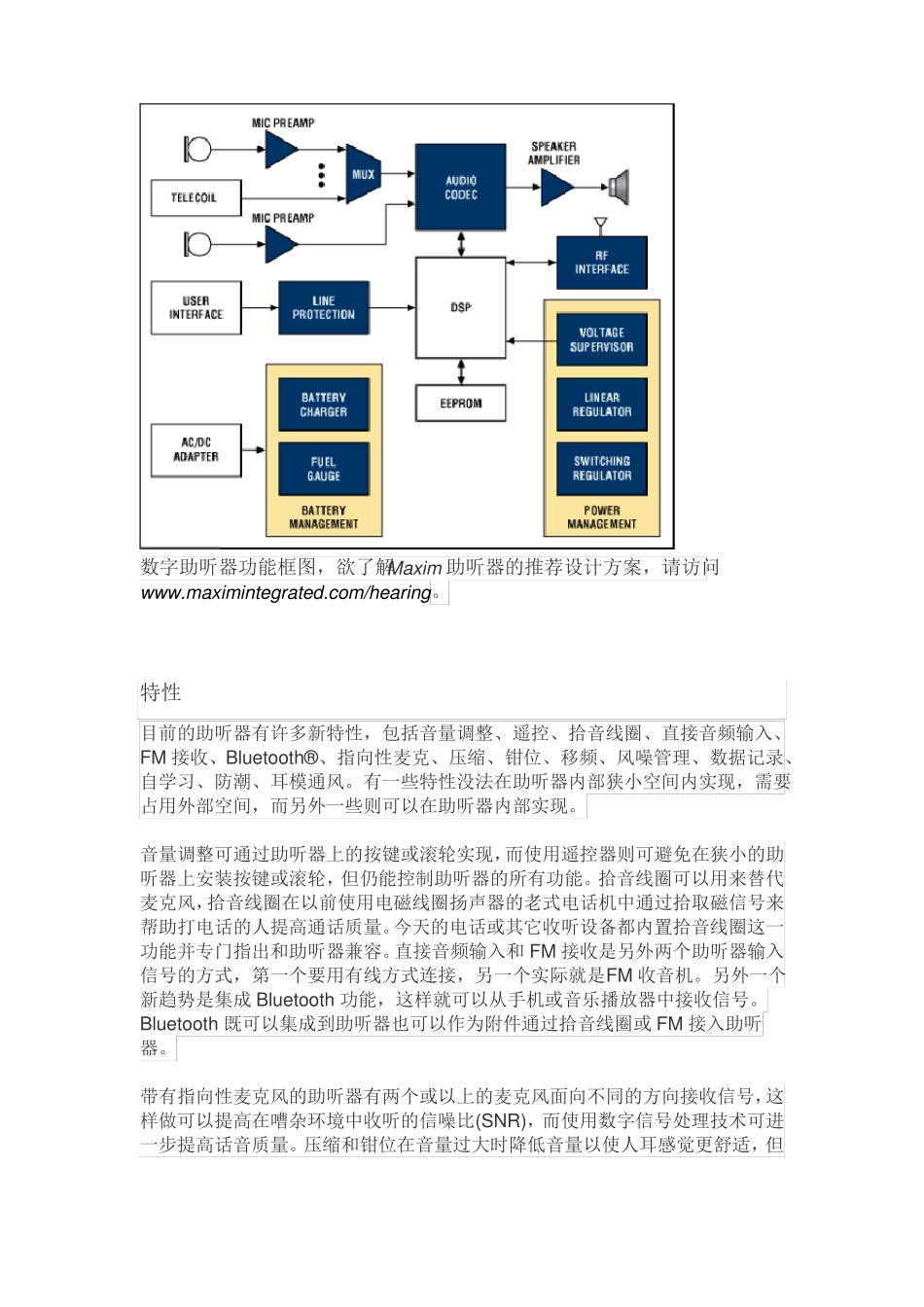

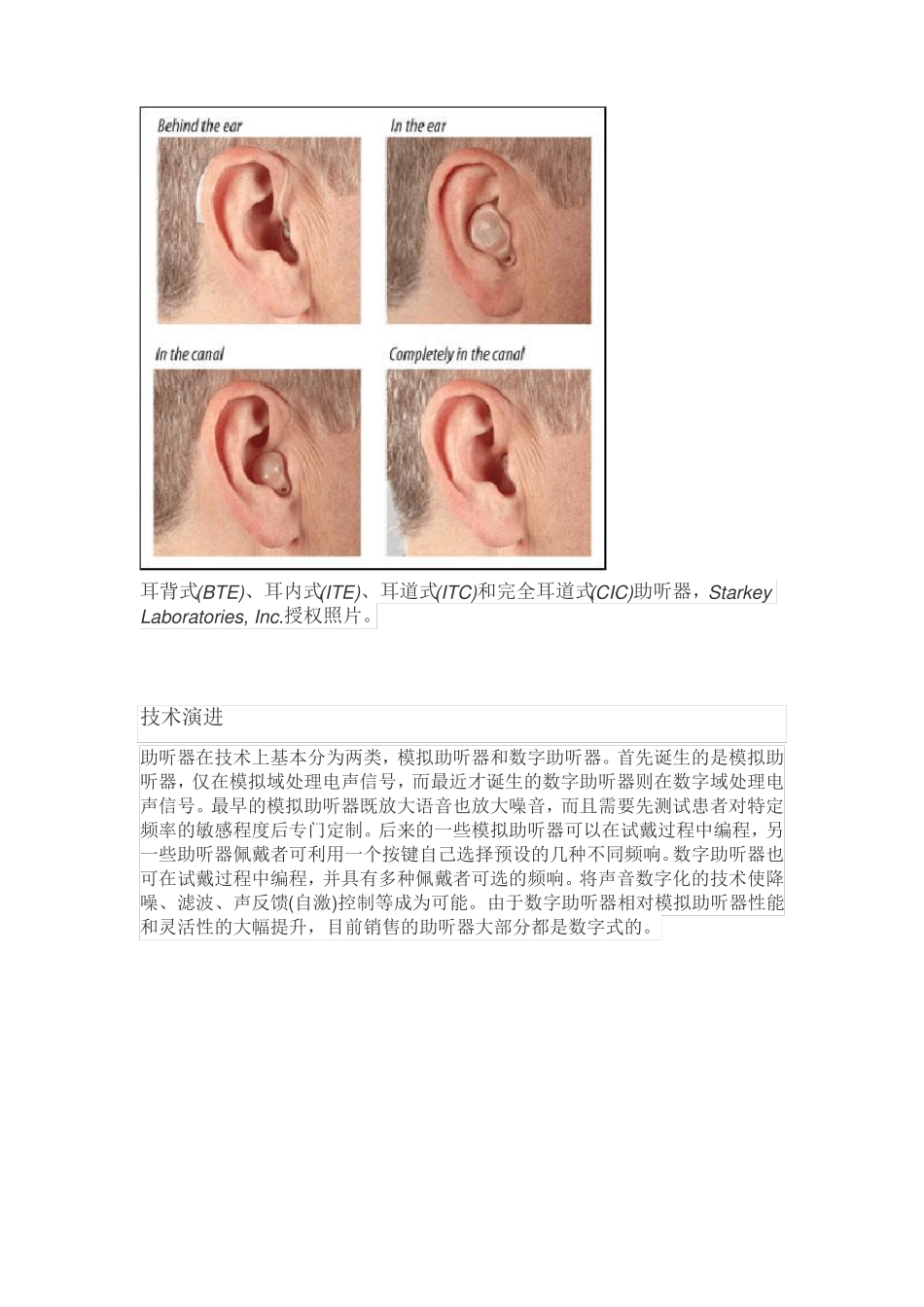

设计指南 4691助听器介绍及其设计要点John DiCristina摘要：这篇应用笔记将介绍助听器的类型，包括耳背式(BTE)、耳内式(ITE)、耳道式(ITC)和完全耳道式(CIC)，并简单总结助听器所用的模拟和数字技术，讨论音频处理的重要性，以及关键电子元器件的功能和选型。概述电子助听器是置于耳内或耳附近用以提高听觉障碍患者听力的小型设备。助听器的基本单元包括麦克风、信号调理电路、接收器(也称为扬声器)、以及电池。麦克风将声信号转换成电信号，信号调理单元则可简可繁，简单的仅将音频信号按固定比例放大，复杂的则需利用数字信号处理器进行均衡。扬声器将电信号转换成声信号，而电池则为电子元器件提供电源。类型目前市场上主要有 4 种类型的助听器，体积从大到小依次是包括耳背式(BTE)、耳内式(ITE)、耳道式(ITC)和完全耳道式(CIC)。BTE 位于耳后，用一个软管连接耳内的耳模发声。由 BTE 还发展出来一种开放式(OTE)助听器，耳模被一个小耳塞代替，给人耳一种更开放的感受。其它的变型还包括用导线替代软管，并将扬声器从耳后移到耳内。ITE 将助听器放入外耳，和耳模成为一体，这种助听器几乎将外耳填满，看起来是一大块。ITC 将助听器填入耳道内，减小了占用外耳的空间，但还是容易被看见。CIC 是各类型中最小的，助听器被完全置入耳道内，从外面几乎看不见。耳背式(BTE)、耳内式(ITE)、耳道式(ITC)和完全耳道式(CIC)助听器，StarkeyLaboratories, Inc.授权照片。技术演进助听器在技术上基本分为两类，模拟助听器和数字助听器。首先诞生的是模拟助听器，仅在模拟域处理电声信号，而最近才诞生的数字助听器则在数字域处理电声信号。最早的模拟助听器既放大语音也放大噪音，而且需要先测试患者对特定频率的敏感程度后专门定制。后来的一些模拟助听器可以在试戴过程中编程，另一些助听器佩戴者可利用一个按键自己选择预设的几种不同频响。数字助听器也可在试戴过程中编程，并具有多种佩戴者可选的频响。将声音数字化的技术使降噪、滤波、声反馈(自激)控制等成为可能。由于数字助听器相对模拟助听器性能和灵活性的大幅提升，目前销售的助听器大部分都是数字式的。数字助听器功能框图，欲了解Maxim 助听器的推荐设计方案，请访问www.maximintegrated.com/hearing。特性目前的助听器有许多新特性，包括音量调整、遥控、拾音线圈、直接音频输入、FM 接收、Bluetooth®、指向性麦克、压缩、钳位、移频、风噪管理、数据记录、自学习、防潮、耳...
