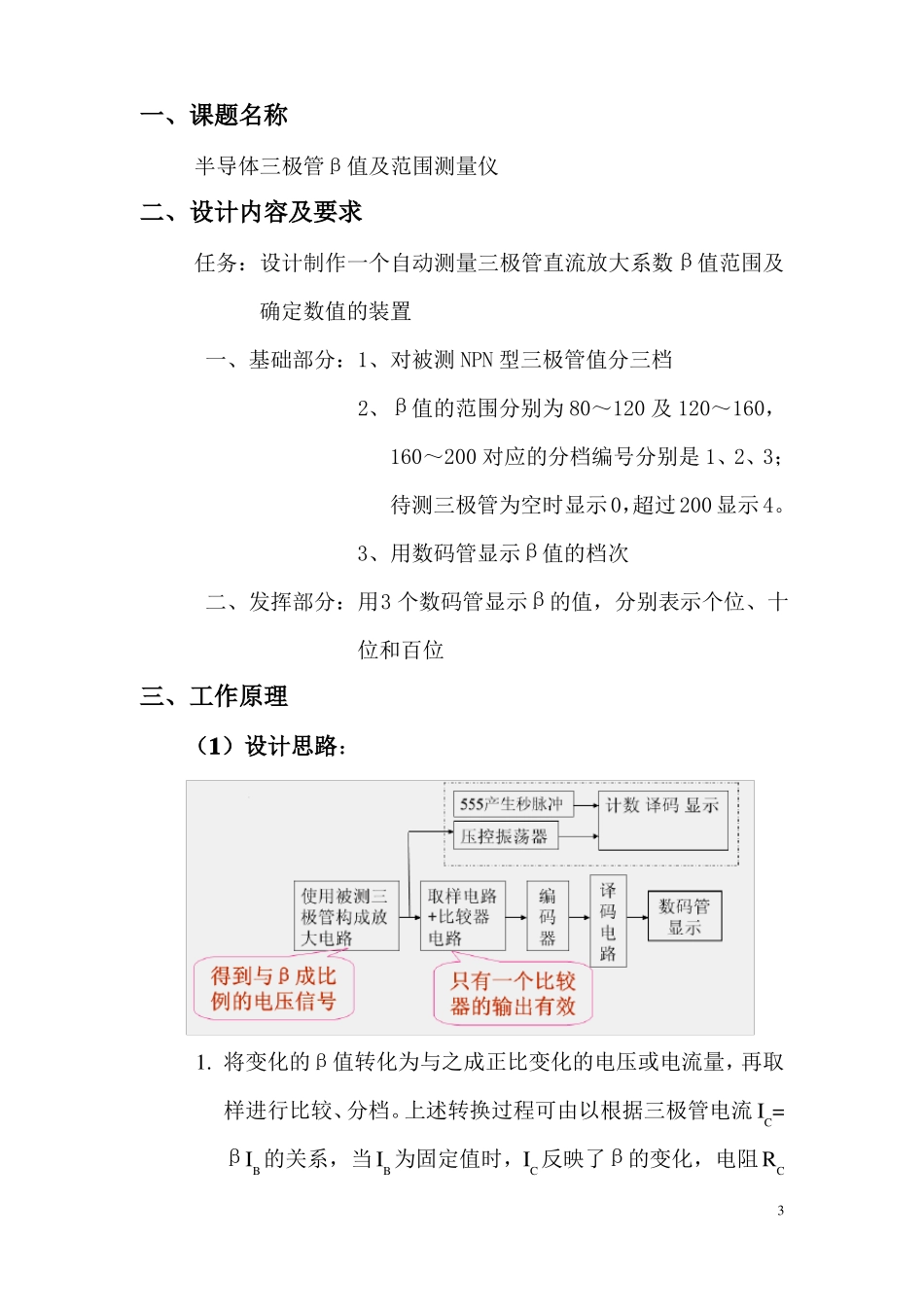

课程设计半导体三极管β 值及范围测量仪学校： 青 岛 大 学学院：自动化工程学院专业：自动控制班级：09 级 3 班姓名：****学号： ***********日期：2011 年 10 月 2 日目录一、课题名称……………………………………………… 3二、设计内容及要求……………………………………… 3三、工作原理……………………………………………… 3（1）设计思路…………………………………………………3（2）电流源电路………………………………………………4（3）采样电路…………………………………………………4（4）比较电路………………………………………………………5（5）编码电路…………………………………………………6（6）译码电路…………………………………………………8（7）压控振荡电路……………………………………………9（8）定时控制电路……………………………………………9（9）计数电路…………………………………………………10（10）显示电路…………………………………………………10四、电路设计……………………………………………… 11五、组装调试……………………………………………… 13六、归纳总结……………………………………………… 13七、所需器件……………………………………………… 14八、心得体会……………………………………………… 15九、参考文献……………………………………………… 152一、课题名称半导体三极管β值及范围测量仪二、设计内容及要求任务：设计制作一个自动测量三极管直流放大系数β值范围及确定数值的装置一、基础部分：1、对被测 NPN 型三极管值分三档 2、β值的范围分别为 80～120 及 120～160，160～200 对应的分档编号分别是 1、2、3；待测三极管为空时显示0，超过 200 显示 4。3、用数码管显示β值的档次二、发挥部分：用3 个数码管显示β的值，分别表示个位、十位和百位三、工作原理（1）设计思路：1. 将变化的β值转化为与之成正比变化的电压或电流量，再取样进行比较、分档。上述转换过程可由以根据三极管电流 IC=βIB的关系，当 IB为固定值时，IC反映了β的变化，电阻 RC3上的电压 VRC又反映了 IC的变化，对 VRC取样加入后级进行分档比较。2. 将取样信号同时加到具有不同基准电压的比较电路输入端进行比较，对应某一定值，只有相应的一个比较电路输出为高电平，则其余比较器输出为低电平。对比较器输出的高电平进行二进制编码，再...
