半自动钻床课程设计

半自动钻床课程设计_第1页
1/21
半自动钻床课程设计_第2页
2/21
半自动钻床课程设计_第3页
3/21

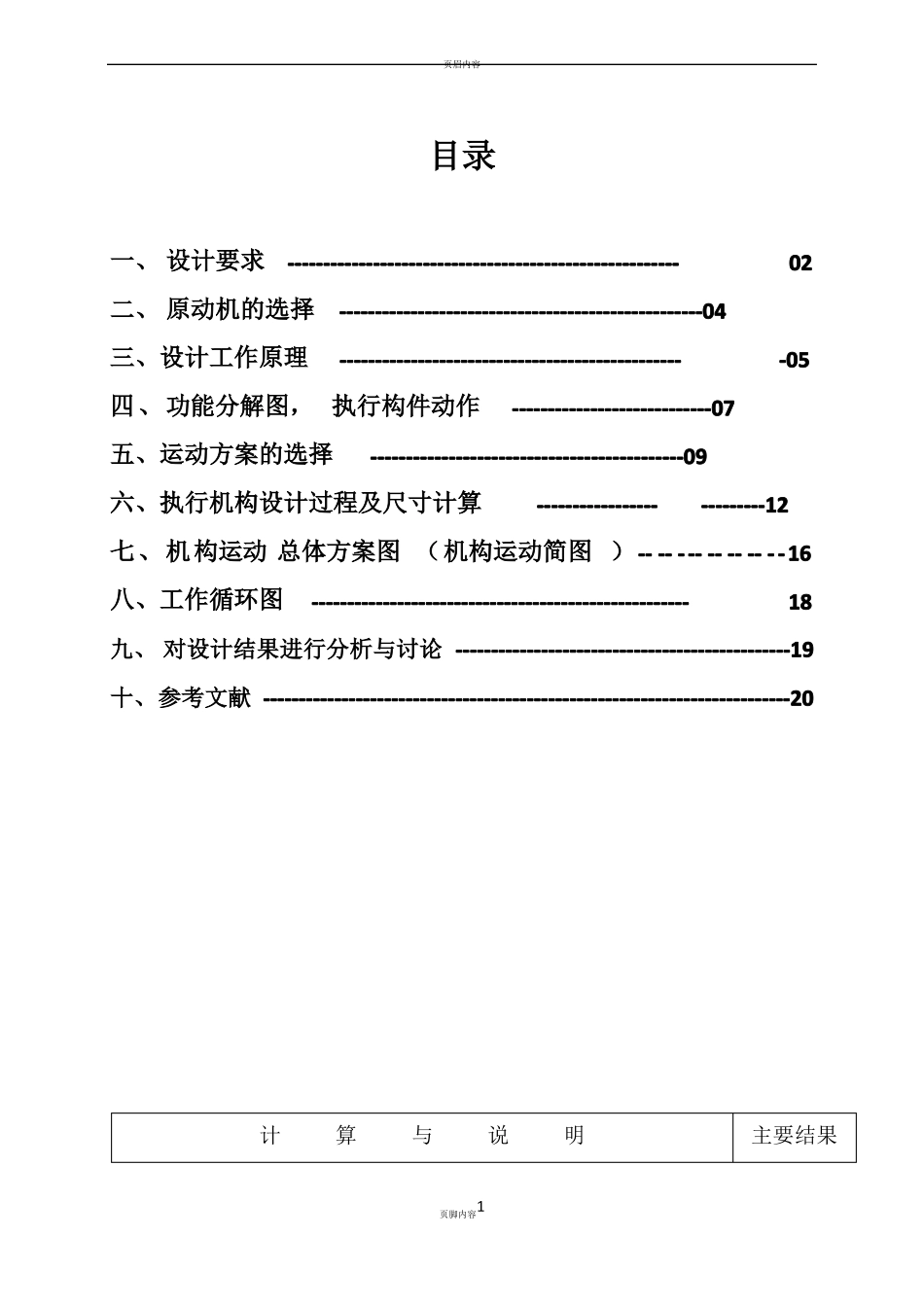

页眉内容专业综合训练说明书设计题目:半自动钻床班级:姓名:学号:指导老师:成绩:时间:页脚内容0页眉内容目录一、 设计要求-------------------------------------------------------02二、 原动机的选择---------------------------------------------------04三、设计工作原理-------------------------------------------------05四、功能分解图, 执行构件动作----------------------------07五、运动方案的选择--------------------------------------------09六、执行机构设计过程及尺寸计算--------------------------12七、机构运动 总体方案图 (机构运动简图 )-- -- --- -- -- -- --16八、工作循环图-----------------------------------------------------18九、 对设计结果进行分析与讨论 -----------------------------------------------19十、参考文献 --------------------------------------------------------------------------20计算与说明页脚内容主要结果1页眉内容一、设计要求1.1 设计题目设计加工所示工件Φ12mm 孔的半自动钻床。进刀机构负责动力头的升降,送料机构将被加工工件推入加工位置,并由定位机构使被加工工件可靠固定。半自动钻床凸轮轴设计数据工作节拍(生产率)/(件/min)14501`进料机构定位机构动力头电动机转速/(r/min)工作行程工作行程工作行程/mmA40/mm30/mm151.2 设计任务1.半自动钻床至少包括凸轮机构、齿轮机构在内的三种机构;2.设计传动系统并确定其传动比分配,并在图纸上画出传动系统图;3. 图纸上画出半自动钻床的机构运动方案简图和运动循环图;4.凸轮机构的设计计算。按各凸轮机构的工作要求,自选从动件的运动规律,确定基圆半径,校核最大压力角与最小曲率半径。对盘状凸轮要用电算法计算出理论廓线、实际廓线值。画出从动件运动规律线图及凸轮廓线图;计算与说明页脚内容主要结果2页眉内容5.设计计算其他机构;6.编写设计计算说明书;1.3 设计提示1.钻头由动力头驱动,设计者只需考虑动力头的进刀(升降)运动。2. 除动力头升降机构外,还需要设计送料机构、定位机构。各机构运动循环要求见下表。3. 可采用凸轮轴的方法分配协调各机构运动。机构运动循环要求表10º送料定位进刀20º快进30º45º休止休止60º75º快退快退90º105º~270º300º360º休止休止快进快退休止休止快进休止快进计算与说明页脚内容主要结果3页眉内容二、原动机的选择2.1 原动机的分...
