压力管道类别、级别划分

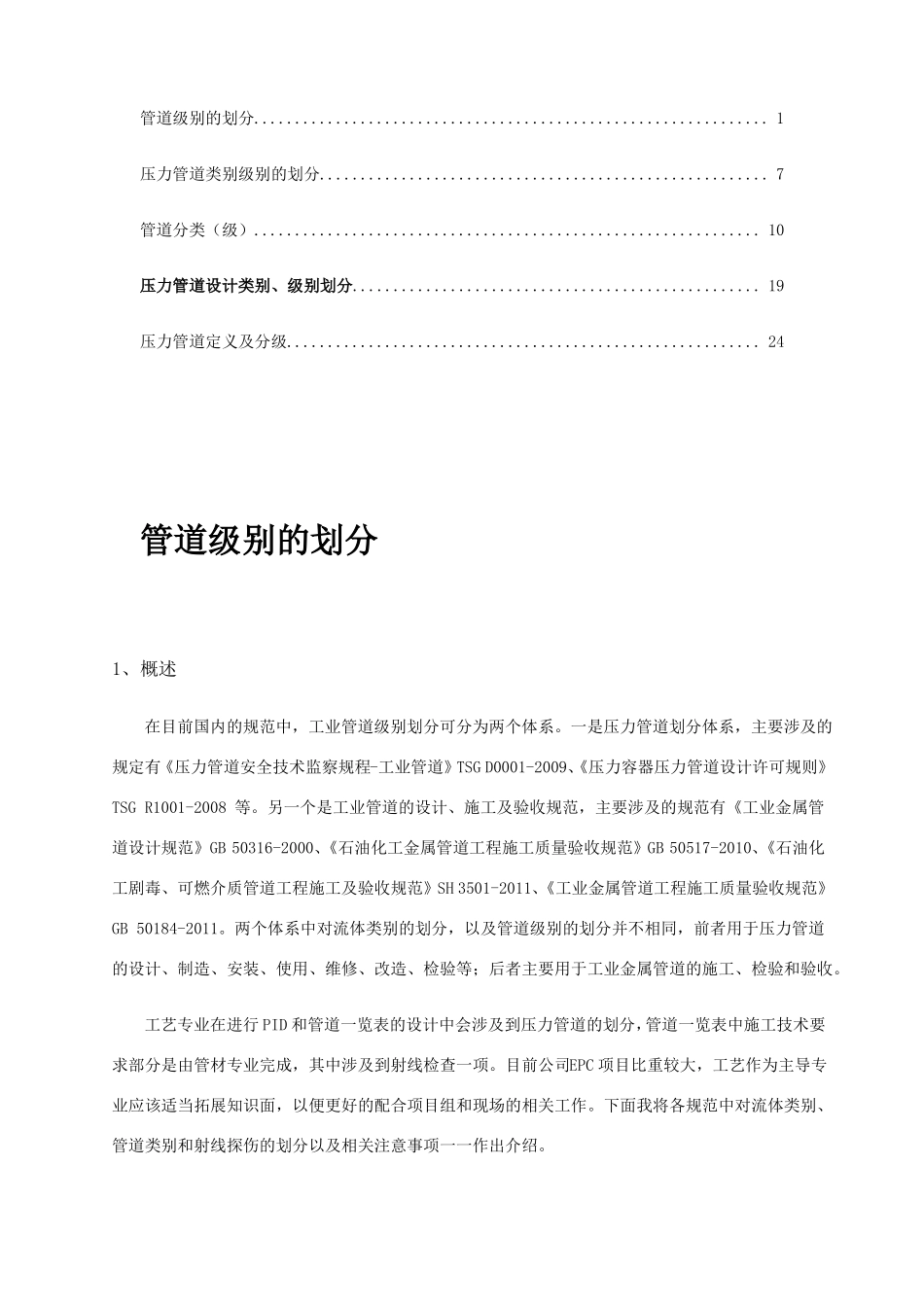

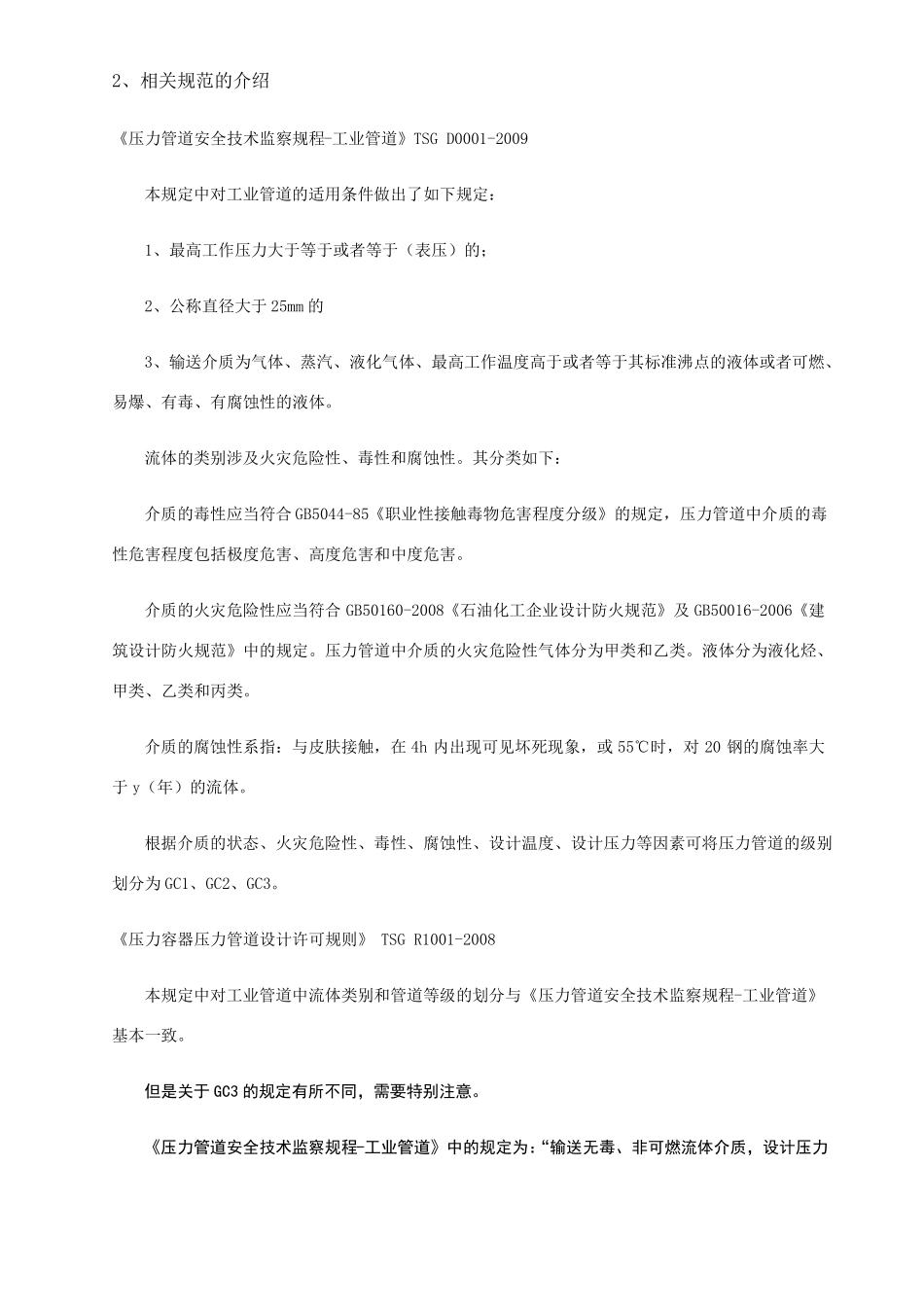

管道级别的划分............................................................... 1压力管道类别级别的划分....................................................... 7管道分类（级）.............................................................. 10压力管道设计类别、级别划分.................................................. 19压力管道定义及分级.......................................................... 24管道级别的划分1、概述在目前国内的规范中，工业管道级别划分可分为两个体系。一是压力管道划分体系，主要涉及的规定有《压力管道安全技术监察规程-工业管道》TSG D0001-2009、《压力容器压力管道设计许可规则》TSG R1001-2008 等。另一个是工业管道的设计、施工及验收规范，主要涉及的规范有《工业金属管道设计规范》GB 50316-2000、《石油化工金属管道工程施工质量验收规范》GB 50517-2010、《石油化工剧毒、可燃介质管道工程施工及验收规范》SH 3501-2011、《工业金属管道工程施工质量验收规范》GB 50184-2011。两个体系中对流体类别的划分，以及管道级别的划分并不相同，前者用于压力管道的设计、制造、安装、使用、维修、改造、检验等；后者主要用于工业金属管道的施工、检验和验收。工艺专业在进行 PID 和管道一览表的设计中会涉及到压力管道的划分，管道一览表中施工技术要求部分是由管材专业完成，其中涉及到射线检查一项。目前公司EPC 项目比重较大，工艺作为主导专业应该适当拓展知识面，以便更好的配合项目组和现场的相关工作。下面我将各规范中对流体类别、管道类别和射线探伤的划分以及相关注意事项一一作出介绍。2、相关规范的介绍《压力管道安全技术监察规程-工业管道》TSG D0001-2009本规定中对工业管道的适用条件做出了如下规定：1、最高工作压力大于等于或者等于（表压）的；2、公称直径大于 25mm 的3、输送介质为气体、蒸汽、液化气体、最高工作温度高于或者等于其标准沸点的液体或者可燃、易爆、有毒、有腐蚀性的液体。流体的类别涉及火灾危险性、毒性和腐蚀性。其分类如下：介质的毒性应当符合 GB5044-85《职业性接触毒物危害程度分级》的规定，压力管道中介质的毒性危害程度包括极度危害、高度危害和中度危害。介质的火灾危险性应当符合 GB50160-2008《石油化工企业设计防火规范》及 GB50016-2006《建筑设计防火规范》中的规定。压力管道中介质的火灾危险性气体分为甲类和乙类...
