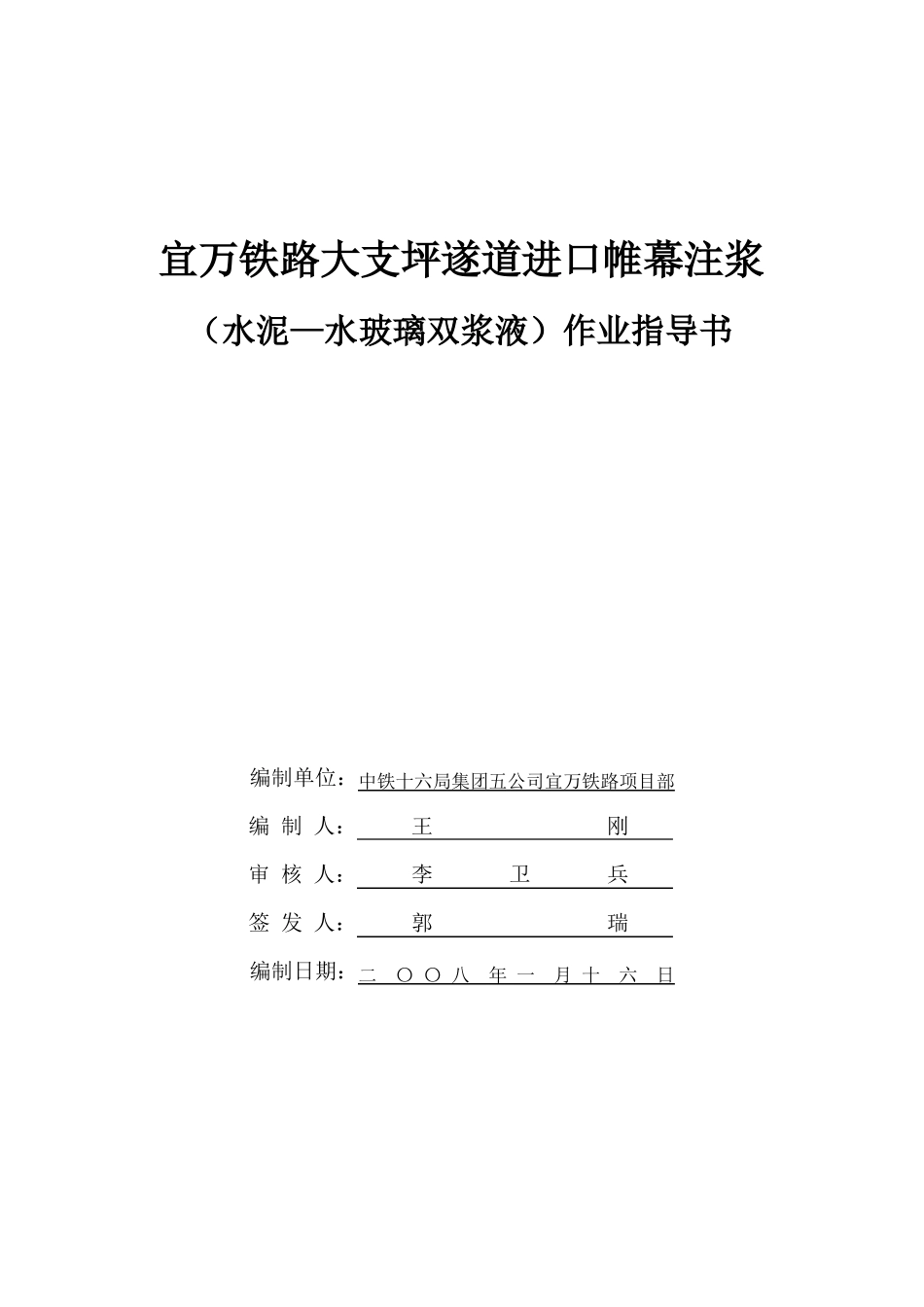

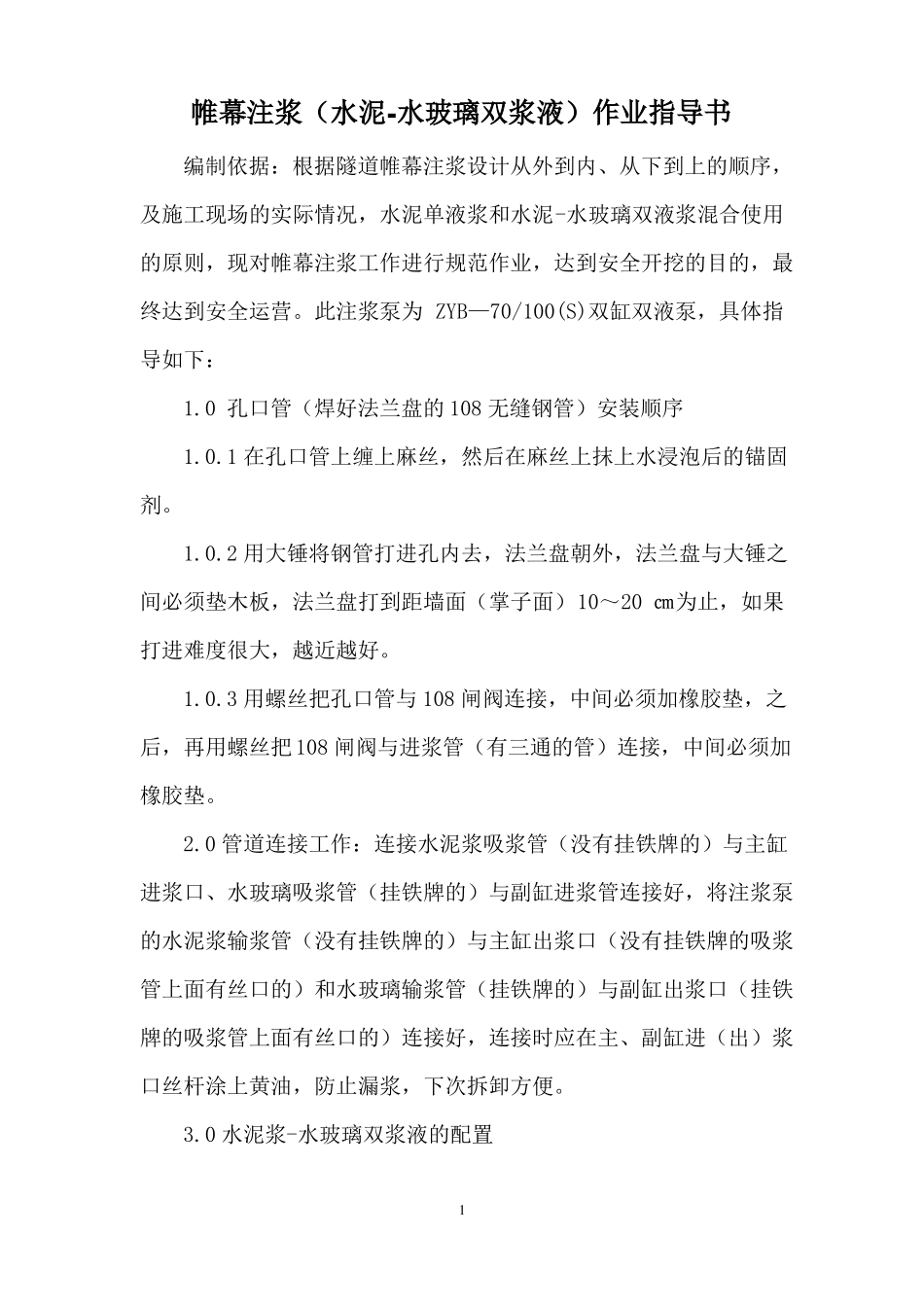

宜万铁路大支坪遂道进口帷幕注浆(水泥—水玻璃双浆液)作业指导书编制单位:中铁十六局集团五公司宜万铁路项目部编 制 人:王刚审 核 人:李卫兵签 发 人:郭瑞编制日期:二〇 〇 八年 一月 十六日帷幕注浆(水泥-水玻璃双浆液)作业指导书编制依据:根据隧道帷幕注浆设计从外到内、从下到上的顺序,及施工现场的实际情况,水泥单液浆和水泥-水玻璃双液浆混合使用的原则,现对帷幕注浆工作进行规范作业,达到安全开挖的目的,最终达到安全运营。此注浆泵为 ZYB—70/100(S)双缸双液泵,具体指导如下:1.0 孔口管(焊好法兰盘的 108 无缝钢管)安装顺序1.0.1 在孔口管上缠上麻丝,然后在麻丝上抹上水浸泡后的锚固剂。1.0.2 用大锤将钢管打进孔内去,法兰盘朝外,法兰盘与大锤之间必须垫木板,法兰盘打到距墙面(掌子面)10~20 ㎝为止,如果打进难度很大,越近越好。1.0.3 用螺丝把孔口管与 108 闸阀连接,中间必须加橡胶垫,之后,再用螺丝把108 闸阀与进浆管(有三通的管)连接,中间必须加橡胶垫。2.0 管道连接工作:连接水泥浆吸浆管(没有挂铁牌的)与主缸进浆口、水玻璃吸浆管(挂铁牌的)与副缸进浆管连接好,将注浆泵的水泥浆输浆管(没有挂铁牌的)与主缸出浆口(没有挂铁牌的吸浆管上面有丝口的)和水玻璃输浆管(挂铁牌的)与副缸出浆口(挂铁牌的吸浆管上面有丝口的)连接好,连接时应在主、副缸进(出)浆口丝杆涂上黄油,防止漏浆,下次拆卸方便。3.0 水泥浆-水玻璃双浆液的配置13.1 双浆液水泥浆与水玻璃体积比初步定位3.1.1 先把双缸双液注浆泵主缸(水泥浆缸)的吸浆管(没有挂铁牌的吸浆管)和副缸(水玻璃缸)的吸浆管都放入清水桶内,开启电源开关(注浆泵配电柜内的绿色按钮),把主缸调压阀(位于副缸傍边连接高压油管的闸阀,左边旋转为关,右边旋转为开)开到最大,此时主缸的最大行程为 16 ㎝,调节油缸工作压力(工作压力表下面的调节阀,调节时观察压力表至 2~4MPa),注水 1 分钟后,关闭注浆泵电源开关(注浆泵配电柜内的红色按钮),其润滑管道。3.1.2 用两个形状相同、体积一样(体积不小于 0.5m3)的 A、B容器水平的并排放在水泥浆输浆管(没有挂铁牌的)和水玻璃输浆管(挂铁牌的)的旁边,然后开启注浆泵电源开关(注浆泵配电柜内的绿色按钮),注浆工程师根据现场凿孔地质情况和试验室提供的浆液参数选取凝胶时间最优的浆液配合比,注浆泵司机在注浆工程师的指导下用副缸行程...
