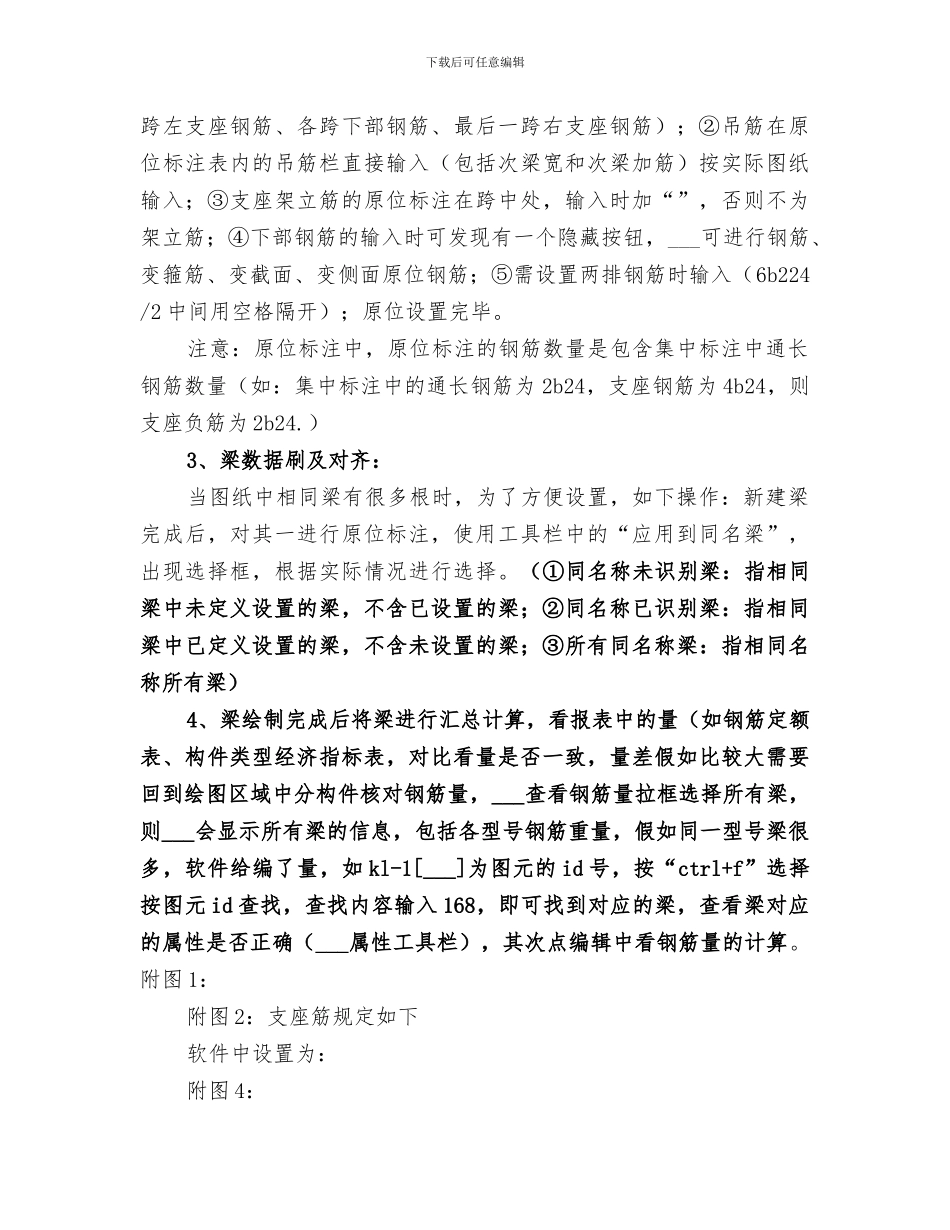

下载后可任意编辑2024 年广联达基本操作总结范文广联达学___结1、框架结构绘制的一般步骤：柱—梁—板—基础；2、绘制完正交轴线后需要绘制弧形或平行于正交轴线时，按辅轴绘制。一、柱1、柱的偏移：①柱绘制完成后，___查改标注；② 按 ctrl 键的同时绘制点。2、绘制需旋转角度的柱子时，___旋转点绘制。3、全部纵筋与其下的角筋、中部筋只能二选一输入。4、其他箍筋在设置时假如箍筋在存在矩形箍筋的同时还存在其他箍筋（如：菱形箍），则设置，计算结果为矩形和菱形一起的箍筋。5、节点区箍筋的设置。（在柱和梁的交界处，通长箍筋加密比较复杂，这时候有的设计节点处箍筋就是指梁高范围类的箍筋，做法可能就为把梁高范围内的箍筋换为直径加大间距变大的箍筋），这时候就需要设置了。6、在框架柱的定义中，假如调整了框架柱定义中的计算设置，则只调整了柱，而工程设置不变；假如工程设置调整，则所有的都调整了。二、梁1、定义中侧面纵筋设置时软件默认构造筋 g，假如是抗扭筋则该为 n，拉筋自动生成，其他箍筋设置与柱一致。2、梁定义完成后绘制梁，___原位标注并选中梁，①输入支座筋和下部筋等，若定义相同跨筋，则选中工具栏中（梁跨数据复制或梁跨原位复制，前者对于梁钢筋设置完全一致，后者是对于相同位置钢筋一致）再画图，画图完毕，在最后一跨仍需输入右支座钢筋。（各下载后可任意编辑跨左支座钢筋、各跨下部钢筋、最后一跨右支座钢筋）；②吊筋在原位标注表内的吊筋栏直接输入（包括次梁宽和次梁加筋）按实际图纸输入；③支座架立筋的原位标注在跨中处，输入时加“”，否则不为架立筋；④下部钢筋的输入时可发现有一个隐藏按钮，___可进行钢筋、变箍筋、变截面、变侧面原位钢筋；⑤需设置两排钢筋时输入（6b224/2 中间用空格隔开）；原位设置完毕。注意：原位标注中，原位标注的钢筋数量是包含集中标注中通长钢筋数量（如：集中标注中的通长钢筋为 2b24，支座钢筋为 4b24，则支座负筋为 2b24.）3、梁数据刷及对齐：当图纸中相同梁有很多根时，为了方便设置，如下操作：新建梁完成后，对其一进行原位标注，使用工具栏中的“应用到同名梁”，出现选择框，根据实际情况进行选择。（①同名称未识别梁：指相同梁中未定义设置的梁，不含已设置的梁；②同名称已识别梁：指相同梁中已定义设置的梁，不含未设置的梁；③所有同名称梁：指相同名称所有梁）4、梁绘制完成后将梁进行汇总计算，看报表中的量（如钢筋定额表、构件类型经...
